5

 En

Part names and functions

English

INTR

ODUCTION

AD

DITIONAL

INFORMA

T

ION

APPENDIX

PRE

P

ARA

T

ION

BA

S

IC

OPERA

T

ION

AD

V

ANCED

OPERA

T

ION

a

DOCK terminal

For connecting an optional Yamaha iPod universal dock (YDS-
11) or Bluetooth wireless audio receiver (YBA-10)
(see page 16).

b

HDMI OUT/HDMI 1-4

For connecting an HDMI-compatible video monitor or external
components for HDMI inputs 1-4 (see page 15).

c

ANTENNA jack

For connecting supplied FM and AM antennas (see page 17).

d

SPEAKERS terminal

For connecting front right and left, center and surround speakers
(see page 11).

e

AV 1-6

For connecting external components for audio/visual inputs 1-6
(see page 15).

f

AV OUT

Outputs audio/visual signals from a selected analog input source
to an external component (see page 16).

g

AUDIO 1/2

For connecting external components for audio inputs 1-2
(see page 16).

h

MONITOR OUT

Outputs visual signals from this unit to a video monitor, such as
a TV (see page 14).

i

AUDIO OUT

Outputs audio signals from a selected analog input source to an
external component (see page 16).

j

PRE OUT

Outputs the surround back L/R channel signals and subwoofer
channel signals. For connecting an external amplifier or
subwoofer (see page 11).

k

Power Cable

For connecting this cable to an AC wall outlet (see page 17).

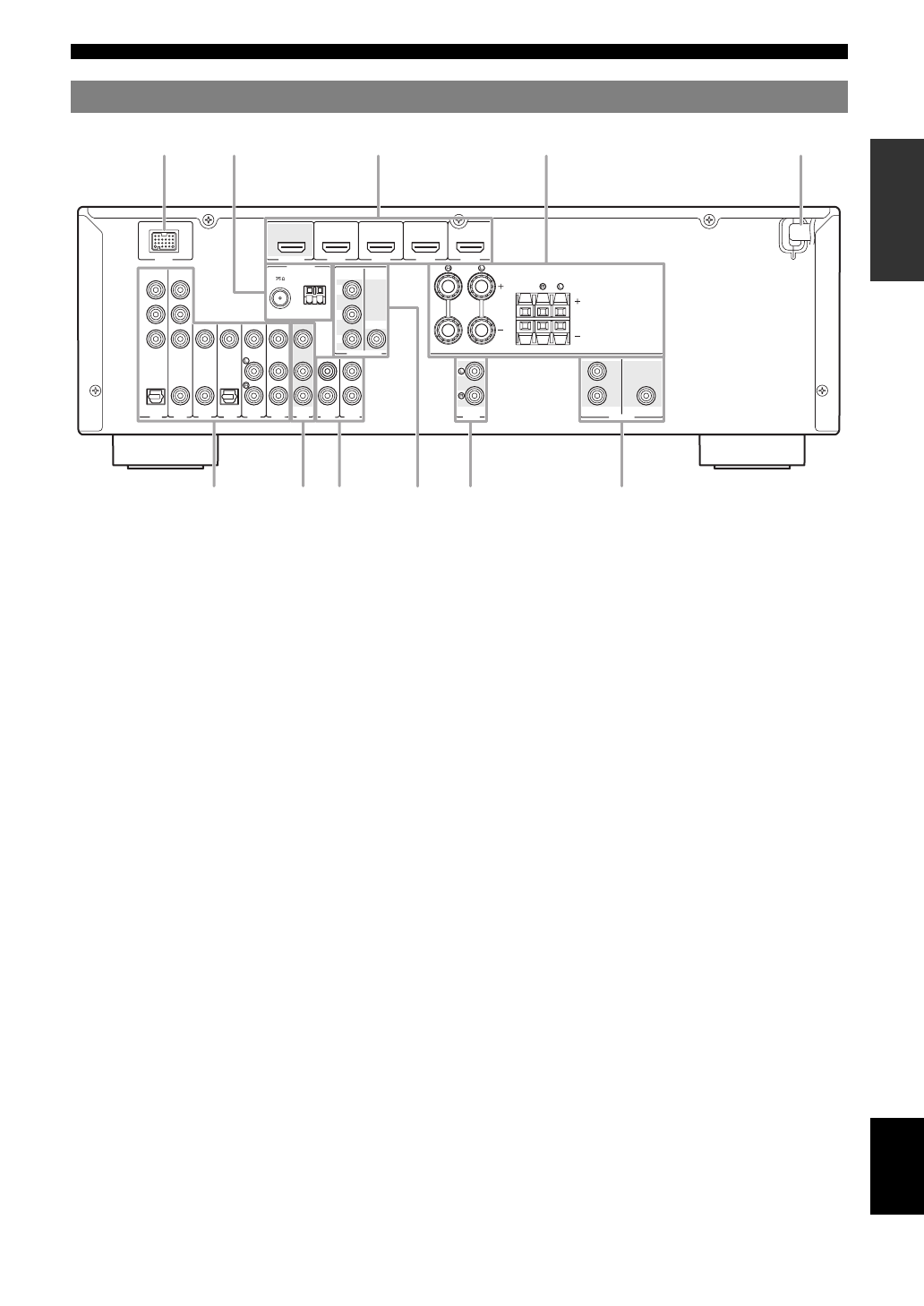

Rear panel

ANTENNA

UNBAL.

FM

GND AM

P

R

P

B

Y

COMPONENT

VIDEO

DOCK

VIDEO

P

R

P

B

Y

OPTICAL

( TV  )

AV 1

AV 2

COAXIAL

AV 3

(CD)

COAXIAL

OPTICAL

AV 4

AV 5

AV

OUT

AUDIO1

AUDIO2

VIDEO

HDMI

HDMI 1

(BD/DVD)

HDMI 2

HDMI 3

HDMI 4

OUT

AV 6

VIDEO

MONITOR OUT

AUDIO

OUT

SPEAKERS

FRONT

CENTER

SURROUND

COMPONENT

PRE OUT

SUBWOOFER

SURROUND BACK

a

b

c

e

f

g

i

j

k

d

h
