94

MONTEREN VAN MOTOR EN AANDRIJFSTANG

LET OP  :

Alvorens  enig  werk  aan  de  bosmaaier  uit  te
voeren, altijd  eerst  de motor afzetten  en de
bougieaansluitklemmen losmaken  van de
bougie. Pas op voor hete motoronderdelen en
scherpe meskanten. Draag  altijd
veiligheidshandschoenen!

LET OP :

Start de bosmaaier pas nadat u deze volledig
g em o n te e r d  h e bt .

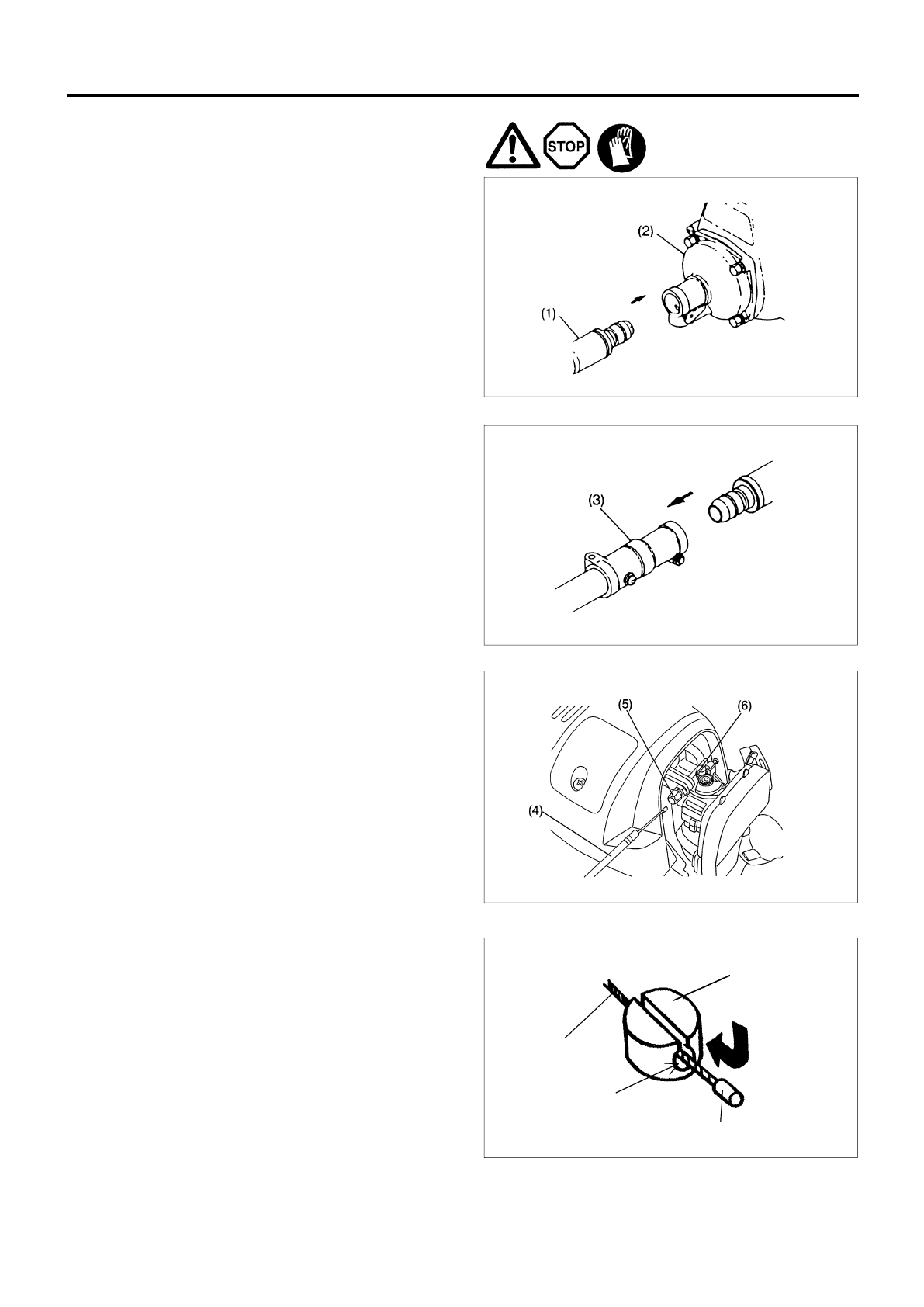

1. Verbinden van de flexibele pijp met motor en

pijp huisho uder

Steek een uiteinde van de flexibele pijp (1) in het huis van de
koppeling (2) van de motor totdat u een lichte “klik” hoort.
Steek het andere uiteinde van de flexibele pijp in de
pijphuishouder (3) van de bosmaaier totdat het vergrendelt.
Controleer dat het vierkante uiteinde van de flexibele stang
goed in de verbinding van de aandrijfas past.

LET OP  :

Het vierkante ulteinde van de flexibele as past
mogelijk niet in de verbinding van de aandrijfas
wanneer u de flexibele  pijp niet juist in kunt
steken.  Voorkom beschadiging van  het
uiteinde van de flexible as en forceer niet.
Herhaal de procedure nogmaals totdat de
flexibele as en pijp goed passen.

2. MONTAGE VAN GASKABEL

– Verwijder de afdekking van het luchtfilter.
– Plaats de gaskabel (4) in de stelbout (5) en verplaats de wartel

(6) zo dat de kabel in de groef daarvan past. Op dit moment zal
de kant van de wartel met het ronde gat erin naar de metalen
fitting aan het uiteinde van de binnendraad wijzen.

– Laat de wartel los en controleer of de de metalen fitting aan het

uiteinde van de binnendraad inderdaad in het gat valt.

– Doe de afdekking van het luchtfilter weer terug.

 Rond gat

 Eindbeslag

 Gaskabel

 Wartel

 Instek
