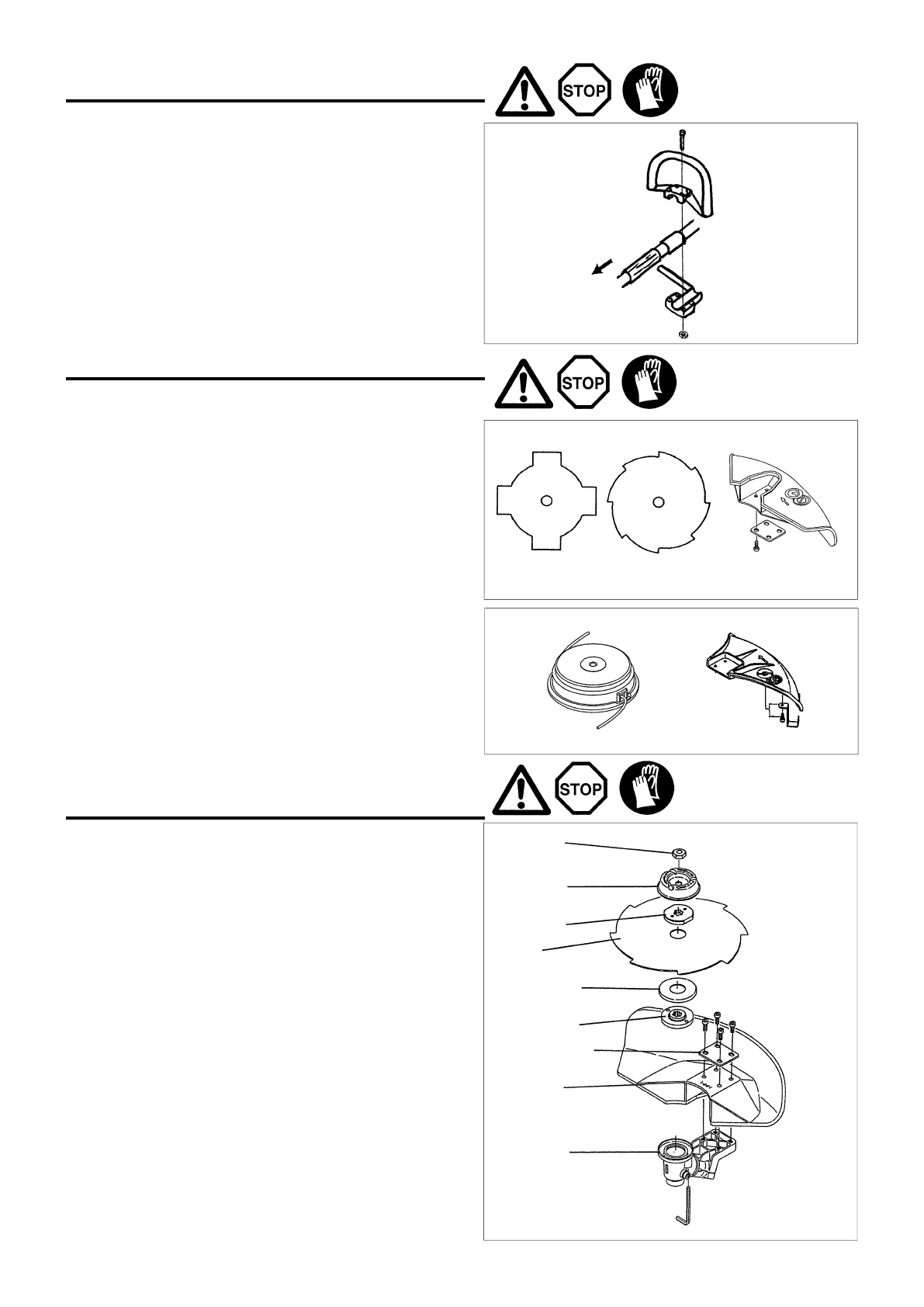

138

Lâmina Star

Protetor para Lâmina
de Corte Metálica

Lâmina Eddy

Peça n°

6418501400

Peça n°

6418501900

Peça n°

6118502000

Porca

Cobertura do
parafuso

Cubo da
lâmina

 Lâmina

Cobertura de
grama

 Fixador da
lâmina

Placa do protetor

Protetor

Caixa de
mudança

Peça n°6348003000

Peça n°174345800

Protetor para Cabeçote de Corte de Náilon

Para motor

MONTAGEM DO GUIDOM

– Fixe a barreira ao lado esquerdo da máquina junto com a alça

para a proteção do operador.

– Não ajuste a posição da alça perto demais do punho/alavanca

de controle. Mantenha a alça a pelo menos 25 cm distante do
punho/alavanca de controle.
(Um colar de distância é fornecido para esse propósito.)

A fim de cumprir com as condições de segurança vigentes,
somente deve ser utilizada a combinação ferramenta/protetor assim
como indicada na figura. O não cumprimento de tais condições
poderá resultar em ferimentos graves ou em morte ao usuário ou à
outras pessoas que encontrem-se na área de trabalho.

Assegure-se de  utilizar lâminas de  corte  ou  cabeçotes de
corte de náilon genuínos MAKITA.

– A lâmina de corte deve ser bem limpa, afiada e sem a presença

de rachaduras ou quebras.
Se a lâmina de corte atingir qualquer objeto duro ou pedras
durante seu funcionamento, desligue o motor e verifique
imediatamente a lâmina.

– Limpe,afie ou reponha a lâmina no mínimo a cada 3 horas de

funcionamento.

– O diâmetro exterior da lâmina de corte não deve exceder a 255

mm (10-1/32”). Nunca use nenhuma lâmina que ultrapasse 255
mm (10-1/32”) de diâmetro externo.

ATENÇÃO : O protetor apropriado deve sempre ser instalado,

para sua própria segurança e a fim de cumprir
com as regras de prevenção de acidentes.
Não é permitida a operação do equipamento sem
a colocação da proteção.

– Fixe firmemente o protetor à caixa de mudança através de 4

parafusos.
Nunca use o cortador de grama sem um protetor ou com um
protetor quebrado.

Gire a máquina de cabeça para baixo, permitindo assim uma
substituição fácil da lâmina de corte ou cabeçote de corte de náilon.

Montagem da lâmina de corte

– Encaixe a lâmina de corte e as outras partes na ordem indicada

na ilustração. Introduza uma barra ou chave Allen na abertura
da caixa de mudança até que a lâmina de corte fique travada e
não gire. Aperte a porca girando-a no sentido anti-horário com
uma chave combinada.
(Note que a porca é apertada ou afrouxada no sentido oposto
ao de uma porca convencional.)

– A porca deve sempre ser reapertada antes de cada uso.
– Para este cortador de grama, nós recomendamos os

acessórios de corte indicados à direita.

– Nunca tente cortar uma árvore, tronco, madeira ou outros

materiais duros.

[Torque de aperto: 28 a 48 N.m]

NOTA : Use sempre óculos de segurança quando do

manuseio da lâmina de corte.

Montagem do cabeçote de corte de náilon

– O cubo da lâmina, a cobertura do parafuso e a porca não são

necessários para a montagem do cabeçote de corte de náilon.
O cabeçote de corte de náilon deve ser posicionado em cima da
cobertura de grama.

– Introduza a chave Allen através da abertura da caixa de

mudança e gire o fixador da lâmina até que seja travado com a
chave Allen.

– Parafuse, então, o cabeçote de corte de náilon no eixo girando-

o no sentido anti-horário.

– Remova a chave Allen.

MONTAGEM DO PROTETOR

MONTAGEM DA LÂMINA DE CORTE OU DO

CABEÇOTE DE CORTE DE NÁILON
