31

ATTENTION :

Avant toute intervention sur la
débroussailleuse, toujours arréter  le
moteur et  débrancher les  connecteurs des
bougies. Faire attention aux pièces chaudes
du moteur et à la lame du couteau. Toujours
porter des gant s protecteurs.

ATTENTION :

Ne  mettre la débroussailleuse  en marche
qu’après l’avoir  complètement  montée.

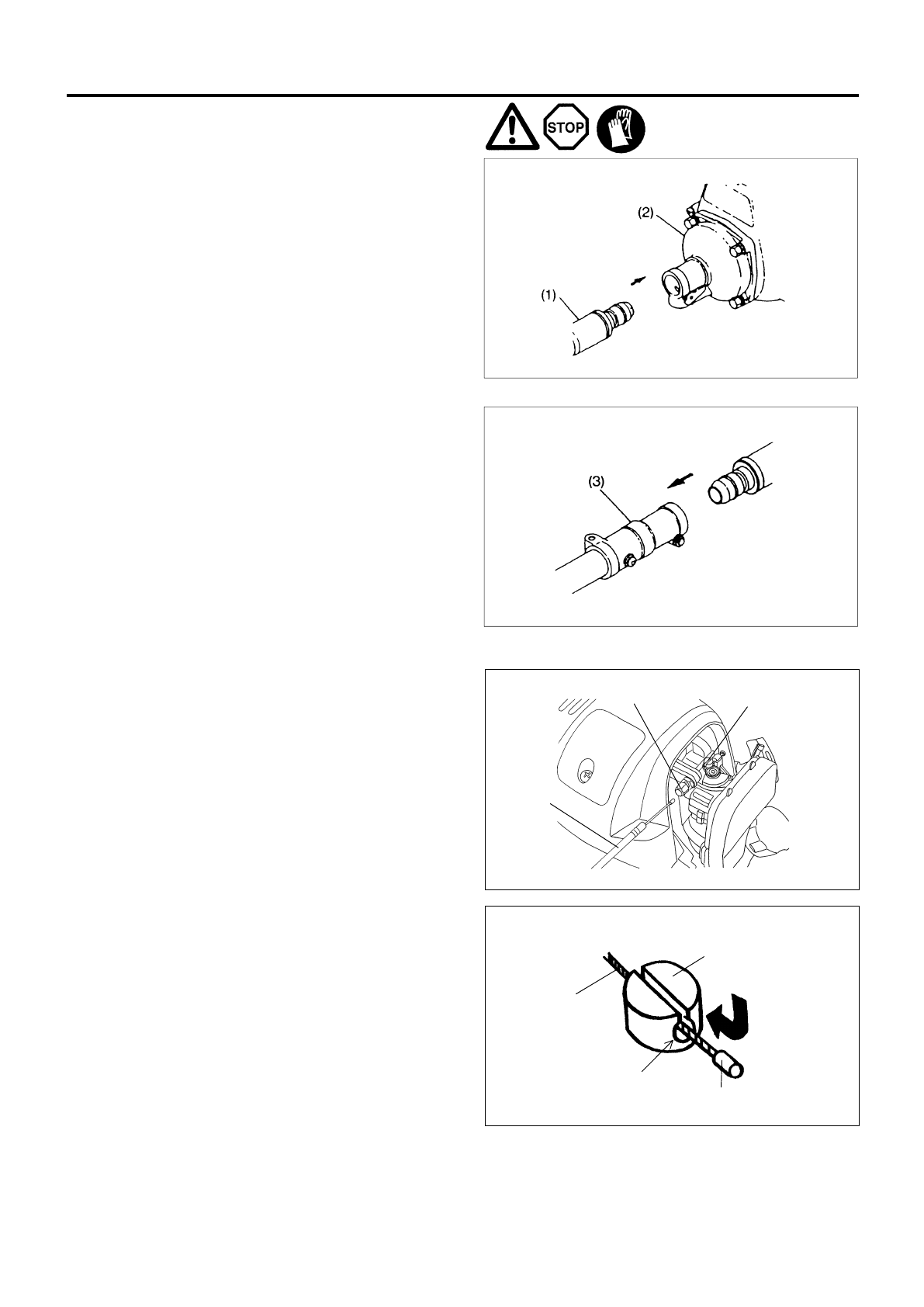

1. En  j oi gna nt  l e tub e fl exi bl e au mo te ur et  a u car te r du

t ub e .

Introduire un bout du tube flexible dans le carte d’embrayage du
moteur jusqu’à ce qu’il soit bloqué avec son sec.
Introduire l’autre bout du tube flexible dans le carter du tube de
la débroussailleuse jusqu’au blocage.
On peut changer chaque bout du tube flexible.
Vérifier que l’extremité carrée de l’arbre flexible est appropiée
au joint de l’abre d’entraînement.

Attention  :

S’il vous semble difficile de mettre le tube
flexible proprement, l’extremité  carrée de
l’arbre flexible ne peut forcément pas
toucher le joint de l’arbre d’entraînement. Il
ne faut pas pousser pour éviter du
dommage de l’extremité de l’arble flexible.
Répéter la même procedure jusqu’à ce qu’il
se conviennent.

2. Montage du câble  de commande

MONTAGE MOTEUR ET ARBRE D’ENTRAINEMENT

–  Déposer le couvercle du filter d’air.

–  Poser le câble de commande (4) dans le boulon de réglage (5),

et déplacer l’émerillon (6) pour que le câble puisse entrer dans
la rainure de l’émerillon.    En même temps, le côté trou rond de
l’émerillon sera orienté vers la ferrure à l’extrémité du fil
intérieur.

–  Lâcher l’émerillon, et confirmer que la ferrure à l’extrémité du fil

intérieur soit posée dans le trou.

–  Poser le couvercle du filtre d’air.

㩷

㩷

(5)

(4)

(6)

Trou rond

Ferrure d’extrémité

Émerillon

Câble de
commande

Insér
