CAUTION : Before performing  any work  on the brush

cutter, always switch off the motor and pull the
spark plug connectors off the spark plug.
Beware of hot engine pars and sharp blade
e d g e s .
Always wear protective gloves!

CAUTION : Start the brush cutter only after having as-

sembled it  completely.

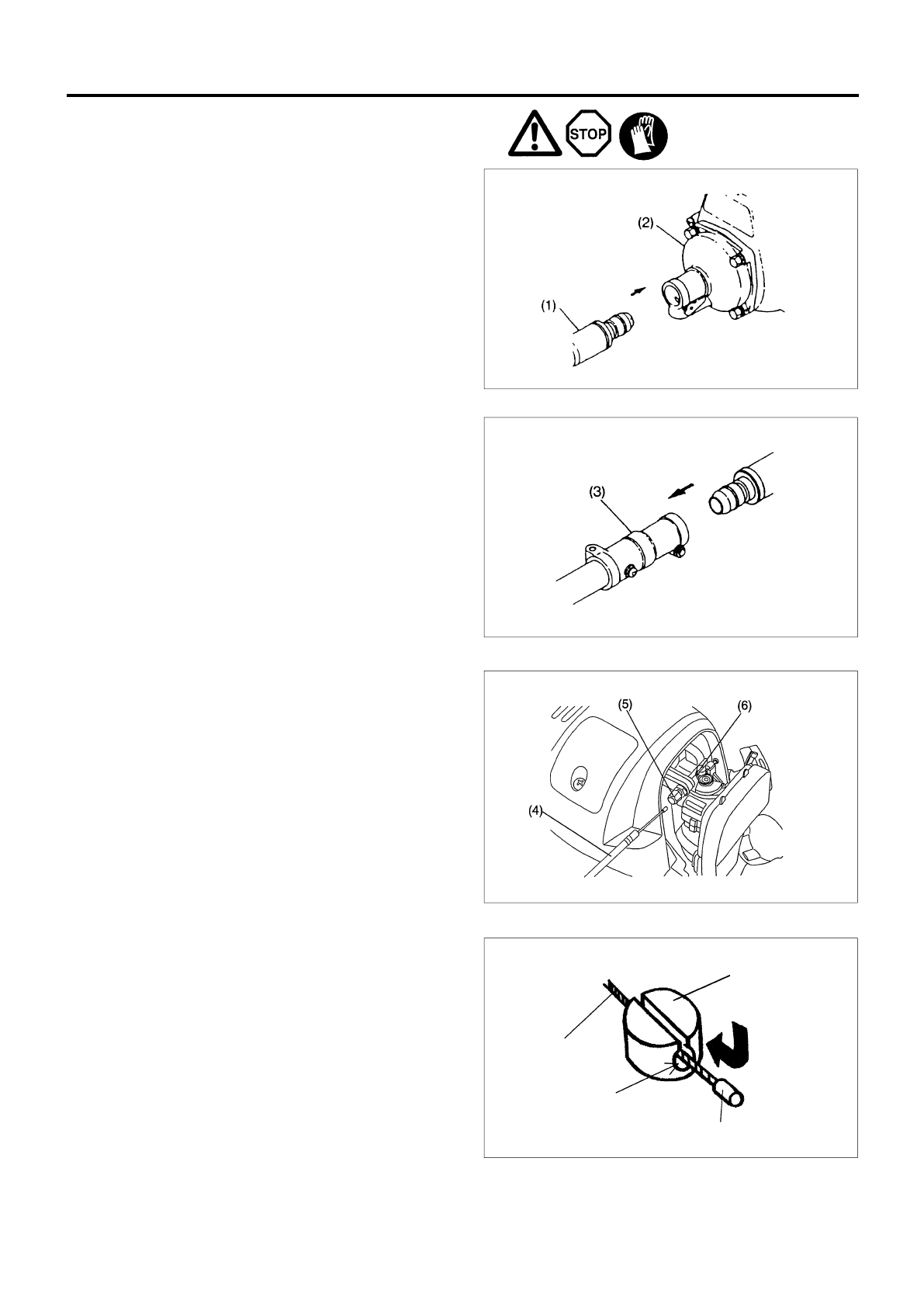

1. Joining flexible pipe with engine and pipe case holder

Insert on end of a flexible pipe (1) into a clutch housing (2) on
an engine until it locks with a slight “click” noise.
Insert the other end of the flexible pipe into a pipe case (3)
holder of a brush cutter until it locks.
Each end of the flexible pipe is interchangeable.
Make sure that a squsre end of a flexible shaft fits into the joint
of a drive shaft.

CAUTION : If you have difficulty to insert the flexible pipe

properly, the square end of the flexible shaft
may not fit the drive shaft joint.  Do not force to
push to avoid damage on the flexible shaft end.
Repeat the same procedure again until flexible
shaft and pipe fit properly.

2. Mounting of  control cable

– Remove the air cleaner cover.

– Place the control cable (4) in the adjusting bolt (5), and shift the

swivel (6) so that the cable will be put in the swivel groove.  At
this time, the round-hole side of the swivel will be oriented
toward the inner wire end-metal fitting.

– Release the swivel, and confirm that the inner wire-end metal

fitting will be placed in the hole.

– Mount the air cleaner cover.

ASSEMBLY OF ENGINE AND DRIVE SHAFT

 Round-hole

 End fitting

 Control cable

 Swivel

 Insert
