MOUNTING OF HANDLE

– Fix a barrier to the left side of the machine together with the

handle for operator’s protection.

– Do not adjust position of the loop handle too close to the control

grip.  Keep not less than 25cm distance between the handle
and the grip.
(a distance collar is provided for this purpose.)

MOUNTING OF PROTECTOR

To meet the applicable safety provisions, only the tool/protector
combinations as indicated in the table must be used.  Failure to do
so may result in serious injury or death to user or bystanders.

Be sure to use genuine MAKITA cutter blade or nylon
cutting head.

– The cutter blade must be well clean, sharp and free of cracks

or breakage.
If the cutter blade contacts any hard objects or stones during
operation, stop the engine and check the blade immediately.

– Clean and sharpen or replace the cutter blade at least every

three hours of operation.

– The outside diameter of the cutter blade must not exceed 255

mm (10-1/32”).  Never use any blades surpassing 255 mm (10-
1/32”) in outside diameter.

CAUTION : The appropriate guard must always be in-

stalled, for your own safety and in order to
comply with accident-prevention regulations.
Operation of the equipment without the
protector being  properly in place must never
be  at tem pte d.

– Fix protector to a gear case by 4 bolts firmly

Never use a blush cutter without a protector or with a broken
protector.

MOUNTING OF CUTTER BLADE OR

NYLON CUTTING HEAD

Turn the machine upside down, and you can replace the cutter
blade or nylon cutting head easily.

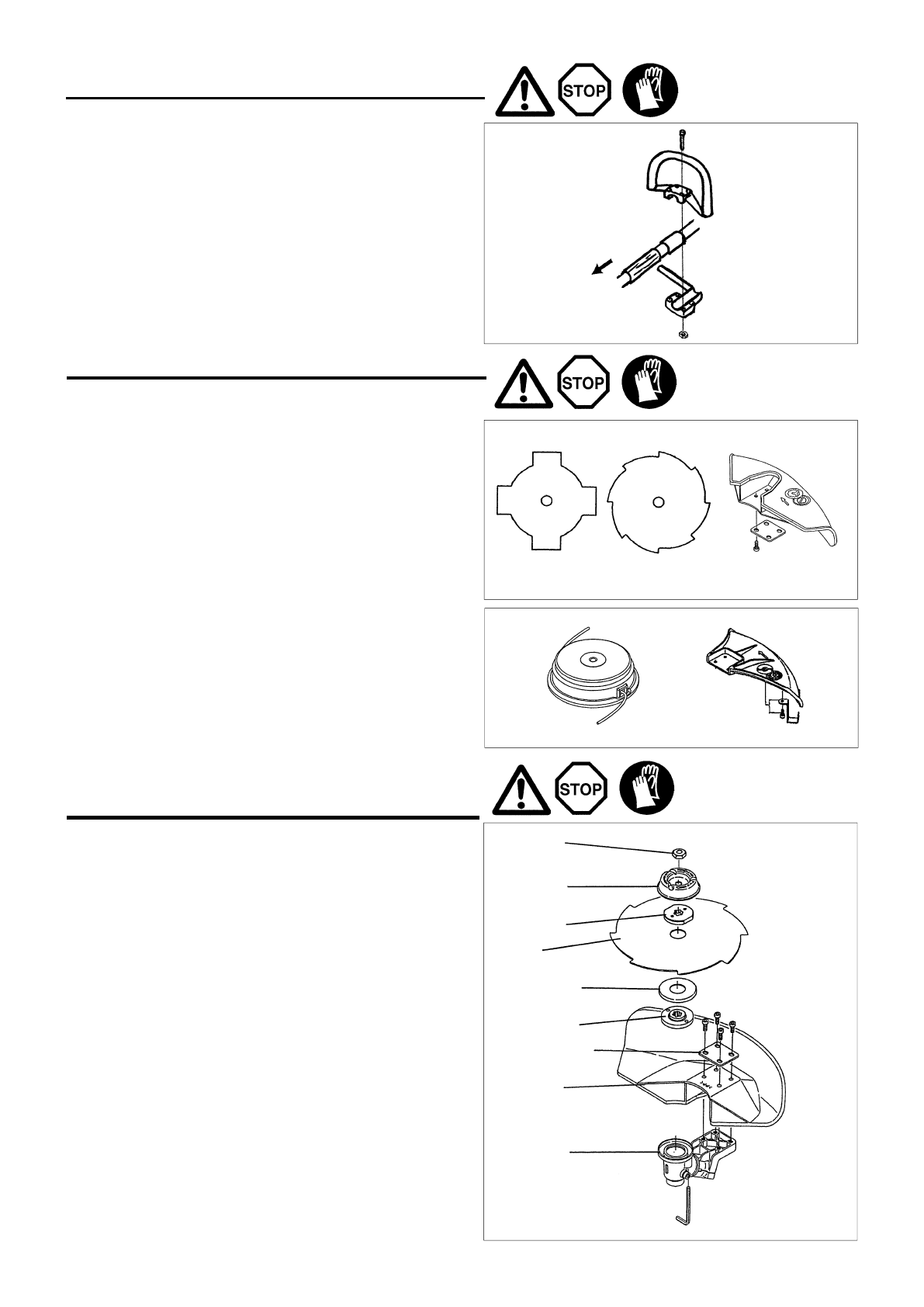

Mounting of cutter blade

– Fit a cutting blade and other parts in the order as in the illustra-

tion.  Thrust a bar or allen wrench into a hole of the gear case
until the cutting blade is locked and will not turn.  Tighten a nut
by turning to counter-clockwise with a combination wrench.
(Note that the nut is tightened or loosened in the opposit
direction of a usual nut.)

– The nut must be re-tightened every time before use.

– For this brush cutter, we recommend the cutting attachments on

the right.

– Never attempt to cut a tree, a log, wood or other hard materials.

[Tightening torque: 28 – 48 N

࡮

m]

NOTE : Always wear  gloves when handling the cutter

blade.

Mounting of nylon cutting head

– The blade cap, bolt cover and nut are not necessary for

mounting the nylon cutting head.  The nylon cutting head should
go on top of the grass cover.

– Insert the allen wrench through the hole in the gear case and

rotate the blade holder until it is locked with the alln wrench.

– Then screw the nylon cutting head onto the shaft by turning it

counter-clockwise.

– Remove the allen wrench.

Star Blade

Protector for metal
 blades

Eddy Blade

PART NO.

6418501400

PART NO.

6418501900

PART NO.

6118502000

 Nut

 Bolt cover

 Blade cap

 Blade

 Grass cover

 Blade holder

 Protector plate

 Protector

 Gear case

PART NO.6348003000

PART NO.174345800

Nylon cutting head

to engine
