54

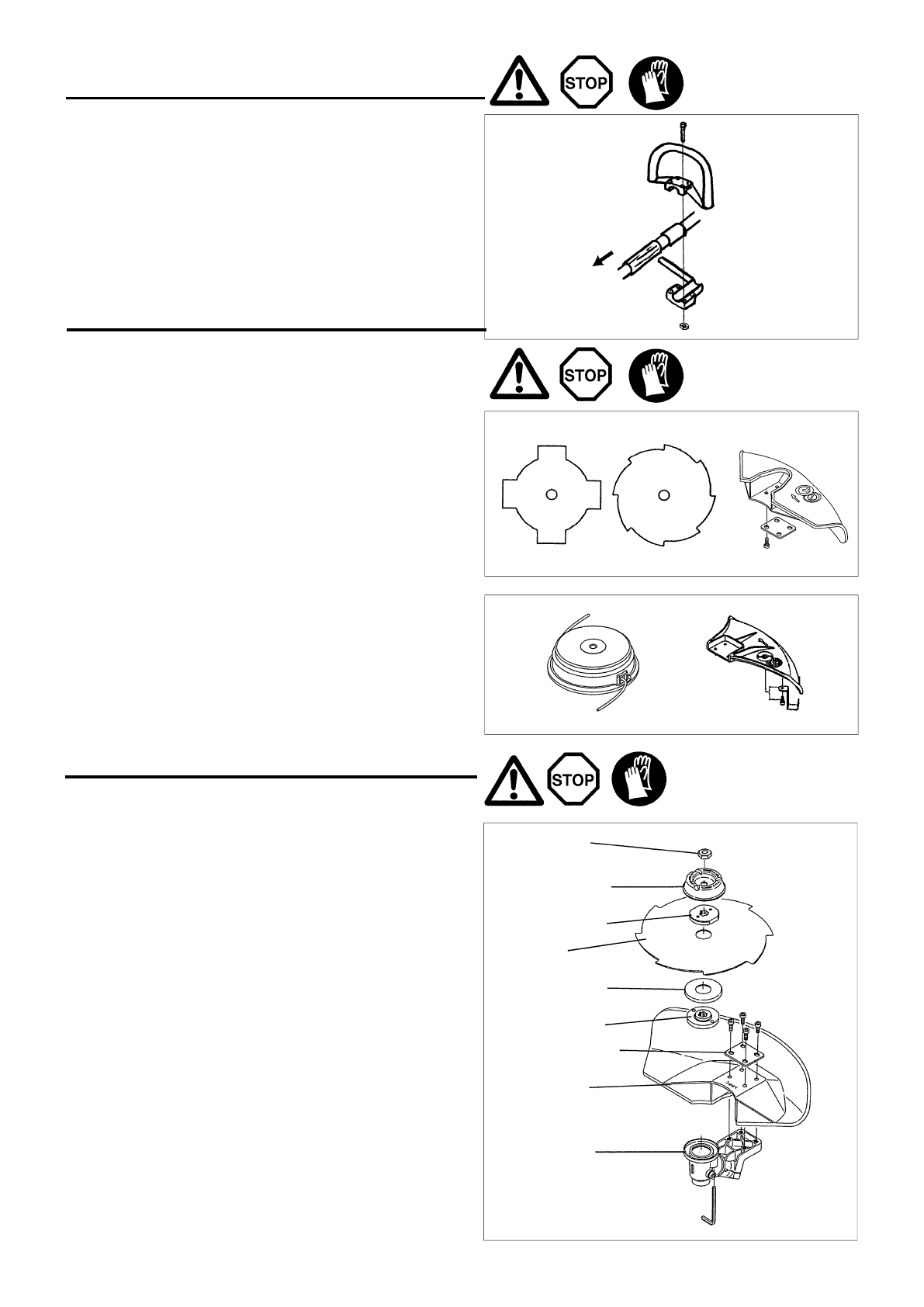

MONTAGE DES GRIFFES

– Fixen ein Hindernis nach die Linke von dus Maschine

zummammen mit das Handhube für Engenieur Schutz

– Nicht einstellen Stelle von derkreis Handhube für Kontrolle Griff

wahren nicht unter 25 cm Entternung zwischen das Handhube
und der Griff.
(Für diesen Zweck ist ein Abstandstück vorhanden.)

MONTAGE DER SCHUTZHAUBE

Um die zutreffenden Sicherheitsbestimmungen zu erfüllen, dürfen
nur die in der Tabelle angegebenen Messer/Schutzhaube-
Kombinationen verwendet werden. Bei Nichtbeachtung besteht
erhohte Verletzungs- oder Lebensgefahr für den Benutzer oder
Umstehende.

Verwenden Sie nur Original-MAKITA-Schlagmesser oder
Nylon-faden-Schneidkopfe.

– Das Schlagmesser muß gut poliert und frei von Rissen oder

Bruchstellen sein. Falls das Schlagmesser während des
Betriebs auf irgendwelche harten Gegenstände oder Steine
trifft, sofort den Motor abstellen und das Schlagmesser
überprüfen.

– Das Schlagmesser nach jeweils drei Betriebsstunden polieren

und schäefen oder auswechseln.

– Der Außendurchmesser des Schlagmessers darf 255 mm (10-

1/32’’) nicht überschreiten. Niemals Schlagmesser verwemden.
derem Außendurchmesser 255 mm (10-1/32’’) überschreitet.

VORSICHT: Aus Sicherheitsgründen und zur Eingaltung

der Unfallverhütungsvoeschriften nuß stets
die passende Schutzhaube angebracht
werden.  Der Betrieb des Gerätes ohne die
vorschriftsmäßig angebrachte Schutzhaube ist
nicht erlaubt.

– Fixieren Sie einen Schutz sicher mit vier Schrauben am

Getriebegehäuse.
Verwenden Sie die Motorsense niemals ohne einen Schutz oder
mit einem beschädigten Schutz.

MONTAGE DES SCHLAGMESSERS

ODER NYLONFADEN-SCHNEIDKOPF

Drehen Sie das Gerät um, so daß das Oberteil nach unten zeigt.
Jetzt können Sie das Schlagmesser oder den Nylonfaden-
Schneidkopf mühelos auswechseln.

Montage des  Schlagmesser

– Ein Schlagmesser und die anderen Teile in der in der Abbildung

gezeigten Reihenfolge fixieren. Eine Stange oder einen
Inbusschlüssel in das Loch im Getriebegehäuse einschieben,
bis das Schlagmesser verriegelt ist und sich nicht dreht. Die
muttern mit einem Kombischlüssel gegen den Uhrzeigersinn
anziehen.
(Bitte beachten Sie, daß die Muttern Linksgewinde hat und
entgegengesetzt zu einer normalen muttern angezogen und
gelöst wird.)

– Die muttern muß vor jeder Verwendung nachgezogen werden.
– Für diese Motorsense empfehlen wir das rechts gezeigte

Schneidzubehör.

– Versuchen Sie niemals, einen Baum, ein Langholz, sonstiges

Holz oder harte Materialien zu schneiden.

[Anzugsmoment: 28-48 N

࡮

m]

HINWEIS: Beim Umgang mit dem Schlagmesser stets

Handschuhe tragen.

4-Zahn-Schlagmesser

Schutzhaube für

Metall-Schlagmesser

8-Zahn-Schlagmesser

Teilnr. 6418501400

Teilnr. 6418501900

Teilnr. 6118502000

Schraubenabdeckung

Schlagmesserkappe

Schlagmesser

Grasabdeckung

Schlagmessrhalter

Schutzplatte

Schutzhaube

Getriebegehäuse

Muttern

Teilnr. 6348003000

Teilnr. 174345800

Nylonfaden-Schneidkopf

nach Motor

Montage des Nylonfaden-Schneidkopf

– Schlagmesserkappe, Schraubenabdeckung und Muttern sind

nicht nötig dafür es den Nylonfaden-Schneidkopf zu montieren.
Der Nylonkopf sollte auf der Grasabdeckung sein.

– Den Inbusschlüssel durch das Loch in den Zahnkasten

einsetzen und die Schlagmessrhalter drehen bis es mit dem
Inbusschlüssel zugeschlossen wird.

– Dann den Nylonfaden-Schneidkopf auf den Schaft schrauben

dadurch es linksdrehend zu umdrehen.

– Den Inbusschlüssel abnehmen.
