33

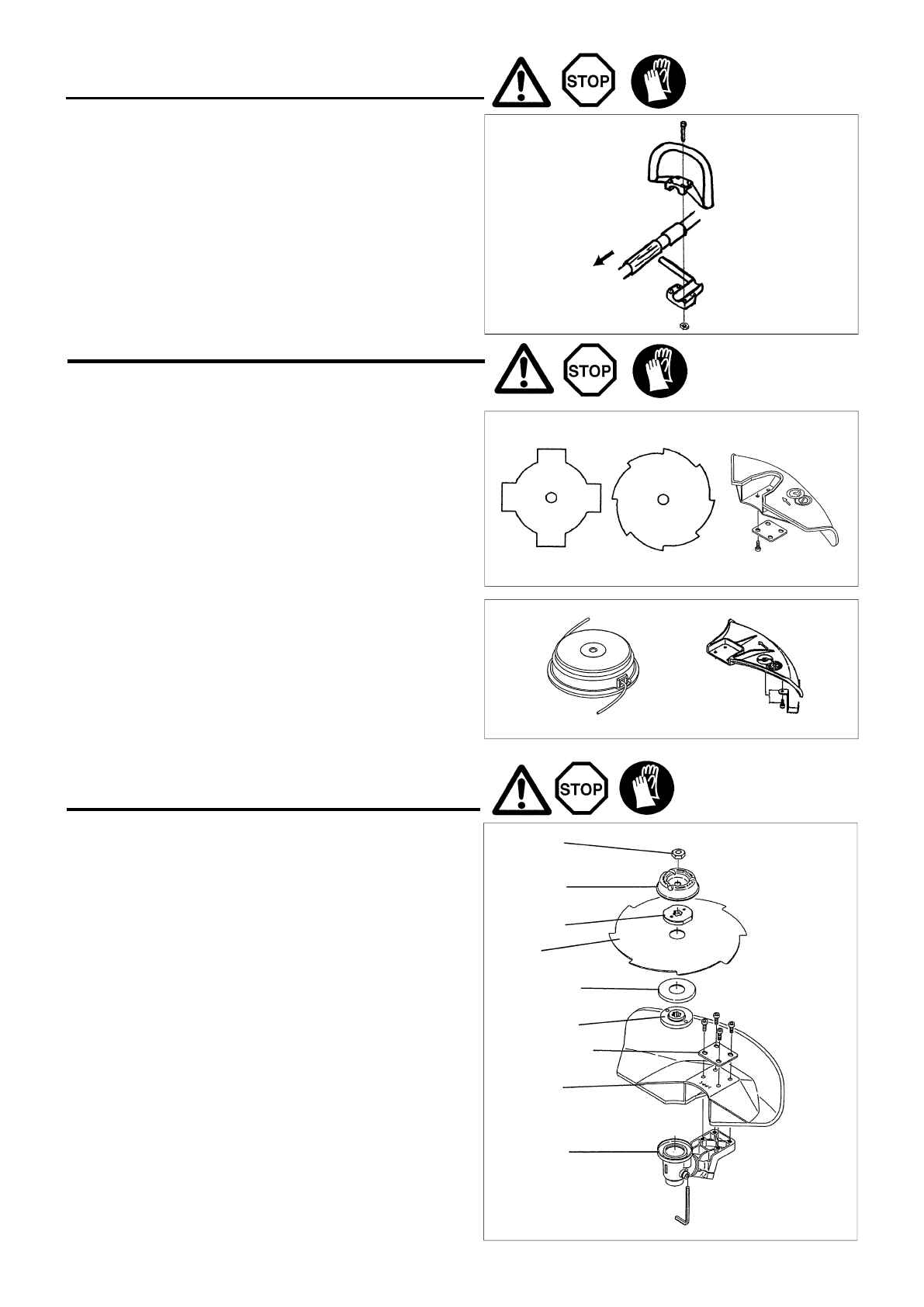

MONTAGE DE LA POIGNÉE

– Fixer une barrière sur le côté gauche de la débroussailleuse

avec la poignée pour la securité de l’utilisateur.

– Ne pas approcher la poignée simple à la poignée de commande.

Maineir la position entre la poignée simple et la poignée simple à
plus de 25 cm.
(Un collier d’écartement est prévu à cet effet.)

MONTAGE DU PROTECTEUR

Afin de se conformer aux dispositions de sécurité applicables, on
ne doit utiliser que les combinaisons d’outil/protecteur indiquée
dans le tableau. L’utilisateur et les personnes autour seraient
autrement exposés à de graves blessures ou à un danger de
mort.

Utiliser exclusivement un couteau ou une tęte de coupe  à

fil  MAKITA  d’origine.

– Le couteau doit être propre, bien aiguisé et ne pas comporter de

fêlures ou cassures.
Si le couteau heurte une pierre ou un autre objet dur lors de
l’utilisation, arrêter le moteur et vérifier immédiatement la lame.

– Nettoyer, aiguiser ou remplacer le couteau toutes les trois

heures d’utilisation.

– Le diamètre extérieur du couteau ne doit pas dépasser 255 mm

(10-1/32”). Ne jamais utiliser un couteau dont le diamètre
extérieur est supérieur à 255 mm (10-1/32”).

ATTENTION  : Pour la sécurité  de l’utilisateur et le respect

de la réglementation sur la prévention  des
accidents, le protecteur approprié  doit
toujours  être en place.  L’utilisation  de la
machine sans le protecteur n’est  pas
a u to r i sé e .

– Fixer une protection sur le réducteur à I’aide de 4 vis serrées à

l’aide de 4 vis serrée à fond.
Ne jamais utiliser la débroussailleuse sans protection ou avec
une protection cassée.

MONTAGE DE LA COUTEAU OU DE

LA TÉTE DE COUPE À FIL

Tourner la machine à l’envers. Le couteau ou tête de coupe à fil
peut alors être remplacé facilement.

Montage  de la couteau

– Préparer un couteau et d’autres piéces en ordre comme indiqué

sur le schema. Introduire une barre ou une clé torx six pans
dans un trou du carter jusqu’à ce que le couteau soit bloqué et
ne toumrnera plus.
Serrer l’écrou en le tournant dans le sens contraire aux aiguilles
d’une montre avec la combinaison-clé. (Vérifier que l’écrou est
bìen serré ou desserré dans la direction opposée de l’écrou
usuel.)

– L’écrou doit être re-serré chaque fois avant de l’utiliser.
– Pour cette débroussailleuse, nous vous recommandons des

attachements comme indiqué à la droite.

– Ne jamais couper des arbres, des búches, des boìs ou d’autres

objets solides.

[Couple de serrage : 28

㧙

48 N-m]

NOTA : Toujours  porter  des  gants  pour manipuler le

couteau.

Montage  de la tęte de coupe coupe  à  fil

– La couvercle pour le couteau, la couvercle pour le vis et l’écrou

ne sont pas nécessaires pour monter la tête de coupe à fil. La
tête de coupe à fil doit se situer au sommet de la couvercle pour
des herbes.

– Insérer la clé torx six pans par le trou dans la boîte à

engrenages et faire tourner la support du couteau jusqu’à ce
qu’elle soit fixée par clé torx six pans.

– Ensuite, visser la tête de coupe à fil sur l’arbre, en la faisant

tourner en sens direct.

– Enlever la clé torx six pans.

Couteau à 4 dents

Protecteur pour
couteau métallique

Couteau à 8 dents

Pièce NO.

6418501400

Pièce NO.

6418501900

Pièce NO.

6118502000

Au moteur

 écrou

 couvercle

pour le vis

couvercle pour

le couteau

couteau

couvercle pour

des herbes

support du

couteau

plaque

protectrice

Protection

réducteur

Pièce NO.6348003000

Pièce NO.174345800

Tête de coupe à fil
