Recorder (

VCR

-

DVD

+

RW

)

Schließen Sie die Antennenkabel 1, 2 und, um eine bessere
Bildqualität zu bekommen, das Euro-A/V-Kabel 3, so wie gezeigt an.
Wenn Ihr Recorder nicht über eine Eurosteckverbindung verfügt, ist
der einzig mögliche Anschluss über das Antennenkabel. Dazu
müssen Sie das Testsignal des Recorders einstellen und ihm die
Programmnummer 0 zuweisen oder das Testsignal unter einer
Programmnummer zwischen 90 und 99 speichern, siehe Manuelle
Einstellung, S. 6). Schauen Sie zunächst in der Bedienungsanleitung
Ihres Recorders nach.

Decoder und Recorder

Schließen Sie ein Euro-A/V-Kabel

4

an die Euro-A/V-Buchse Ihres

Decoders und an die spezielle Euro-A/V-Buchse Ihres Recorders an.
Beachten Sie auch die Betriebsanleitung Ihres Recorders. Siehe auch
Decoder, S. 8. Sie können ebenfalls Ihren Decoder sofort an

EXT. 1

oder

2

anschließen mittels des Euro-A/V-Kabel.

Andere periphere Geräte

(Satellitenempfänger, Decoder, DVD, Spiele usw.)

&

Die Antennenkabel

1

,

2

und

3

so anschließen, wie gezeigt wird

(nur wenn Ihr Peripheriegerät TV-Antennen-Ein-/Ausgang hat). Ihr
Gerät mit einem Eurokabel

4

oder

5

an einen von den

Eurosteckverbindungen

EXT. 1, 2

oder

3

anschließen, um eine

bessere Bildqualität zu erhalten.

é

Suchen Sie das Testsignal Ihres peripheren A/V-Gerätes auf dieselbe
Weise, wie bei einem Recorder.

“

Machen Sie eine Auswahl unter Konfiguration, Menü Quelle, S. 8.

Zusatzanschlüsse

Kamera und Camcorde

r

&

Ihre Kamera oder Ihren Camcorder so anschließen, wie gezeigt
wird.

é

Verbinden Sie das Gerät mit

VIDEO

2

und

AUDIO L

3

, wenn

es sich um ein Mono-Gerät handelt. Schließen Sie auch

AUDIO R

3

an, wenn Sie ein Stereo-Gerät besitzen. S-VHS Qualität wird bei

einem Camcorder erreicht, wenn die S-VHS-Kabel an die Ausgänge

S-VIDEO

1

und

AUDIO

3

angeschlossen werden.

Schließen Sie Kabel

1

und

2

niemals gleichzeitig an. Dieses kann zur

Beeinträchtigung der Bildqualität führen !

Kopfhörer

&

Den Stecker in den Kopfhöreranschluss

L

so einstecken, wie

gezeigt wird.

é

Drücken Sie die Taste

¬

, um die internen Lautsprecher Ihres

Fernsehgerätes auszuschalten.

Der Kopfhörer sollte eine Impedanz von 8

bis 4000 Ohm und einen 3,5 mm Klinkenstecker haben.

Lautst. Kopfhörer

im Tonmenü wählen, um die Lautstärke des

Kopfhörers zu regeln.

CABLE

1

4

2

EXT.

2

3

CABLE

1

2

1

EXT.

2

4

5

3

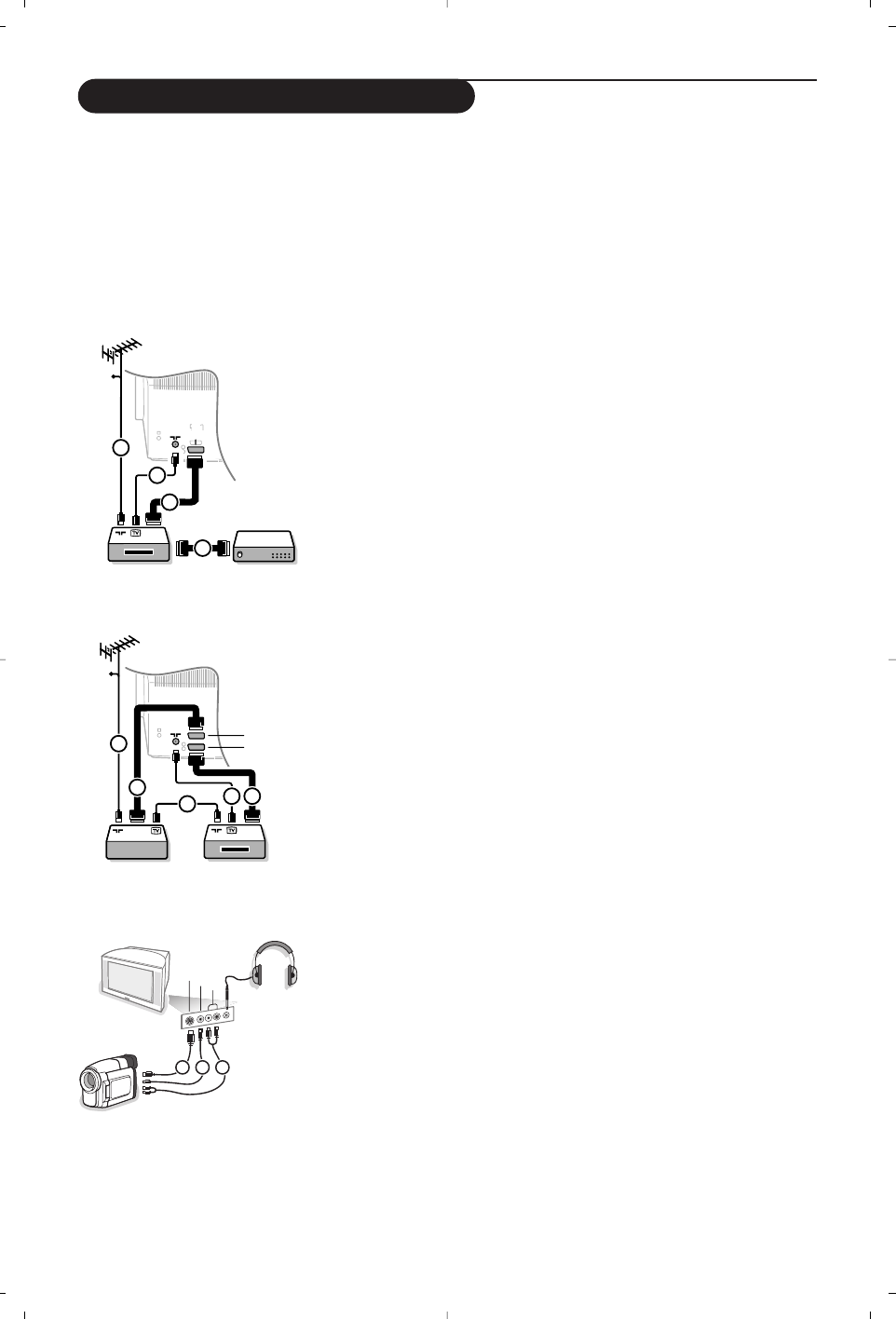

Periphere A/V-Geräte  anschließen

AUDIO

VIDEO

S•VIDEO

1

2

3

15

Es gibt eine große Auswahl an elektronischen A/V-Geräten, die an Ihr Fernsehgerät angeschlossen werden
können. Den nächsten Anschlußschemen können Sie entnehmen, wie angeschlossen werden muss.
Je nach Modell besitzt das Fernsehgerät 2 oder 3 externe Buchsen (EXT1, EXT2 und EXT3), die sich auf
der Rückseite des Geräts befinden.

Bemerkung:

EXT. 1

ist geeignet für CVBS und RGB,

EXT. 2

für CVBS und Y/C,

EXT. 3

für CVBS und RGB.

Peripheriegeräte mit einem RGB Ausgang sollen an

EXT. 1

oder

EXT. 3

angeschlossen werden, da RGB eine bessere

Bildqualität liefert.
Wenn Ihr Recorder mit einer EasyLink-Funktion ausgestattet ist, sollte er an

EXT. 2

angeschlossen werden, um die

EasyLink-Funktionalität benutzen zu können.
