Det finns ett stort utbud av audio- och videoutrustning som kan anslutas till din TV.

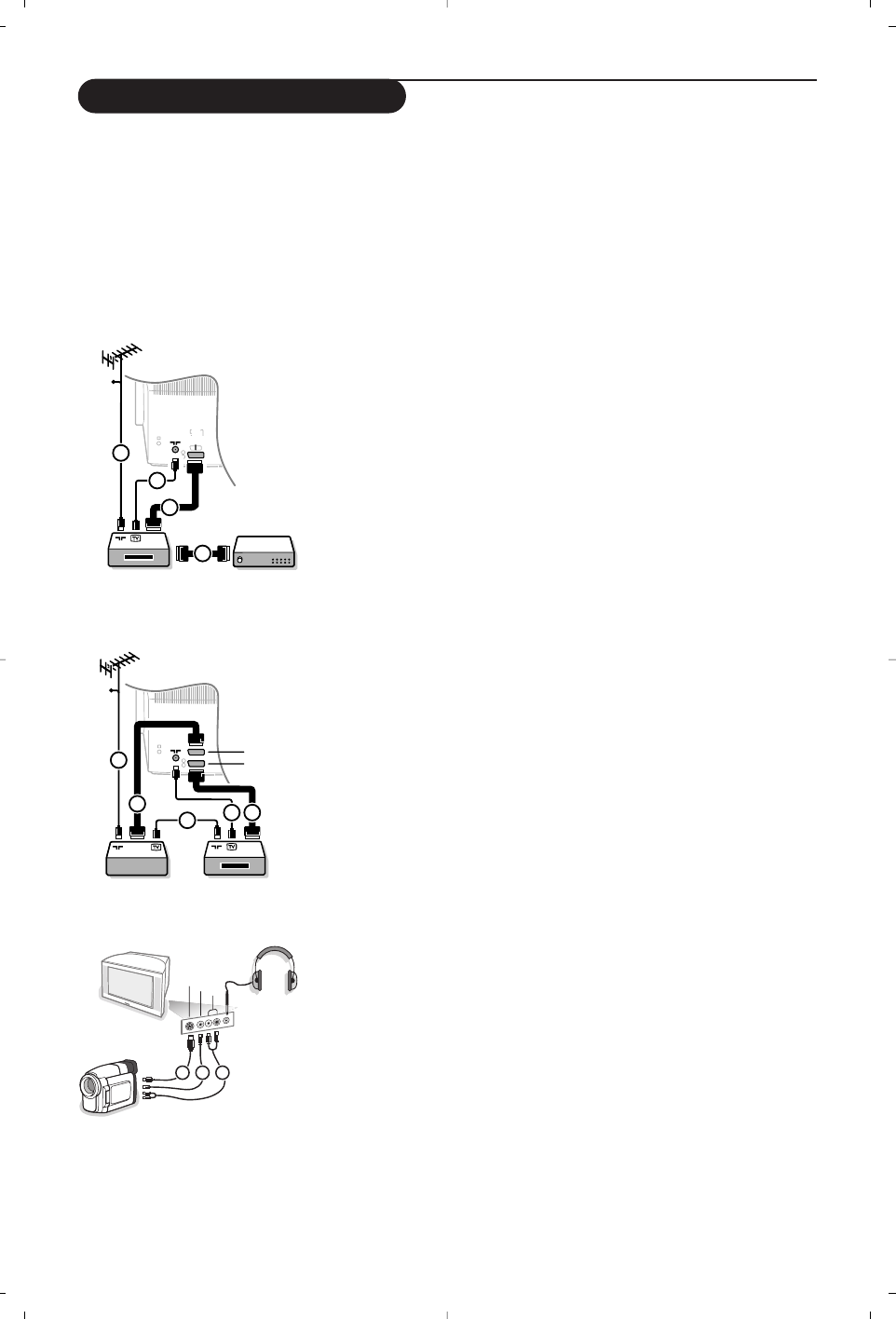

Följande anslutningsdiagram visar hur de kan anslutas.
Beroende på modell är TV-apparaten utrustad med 2 eller 3 uttag, EXT1, EXT2 och EXT4, vilka placerats
på apparatens baksida.

Märk:

EXT.1

kan hantera CVBS och RGB,

EXT.2

CVBS och  Y/C ,

EXT.3

CVBS och RGB.

Vi rekommenderar att du ansluter yttre enheter som har RGB utsignal till

EXT.1

eller

EXT.3

eftersom RGB ger en

bättre bildkvalitet. Om din videobandspelare har EasyLink funktion, ska du ansluta den medföljande eurokabeln till

EXT.2

för att få full nytta av EasyLink.

Att ansluta extrautrustning

Videobandspelare (

VCR

-

DVD

+

RW

)

Antennkablarna

1

och

2

ansluts som visas på bilden här

bredvid. En bättre bildkvalitet erhålls om du också ansluter en
eurokabel

3

.

Om din spelare inte har ett euro-uttag är den enda möjliga
anslutningen via antennkabeln. Därför behöver du ställa in spelarens
testsignal och ge den programnummer 0 eller spara testsignalen
under ett programnummer mellan 90 och 99, se Manuell installation,
s. 6. Studera handboken till din videobandspelare.

Dekoder och videobandspelare

Anslut eurokabel

4

till eurokontakten på dekodern och till en viss

eurokontakt på videobandspelaren. Titta i handboken som hör till
din bandspelare. Se även Dekoder på s. 8. Du kan också ansluta din
dekoder direkt till

EXT.1

och

2

med en eurokabel.

Annan extra-utrustning

(satellitmottagare, avkodare, DVD, spel, etc)

&

Anslut antennkablarna

1

,

2

och

3

enligt anvisningarna (endast

om din extrautrustning har in/utgång för TV-antenn).
Anslut din utrustning med eurokabel

4

eller

5

till ett av euro-

uttagen

EXT.1

,

2

eller

3

för att få bättre bildkvalitet.

é

Sök upp testsignalen på din extrautrustning på samma sätt som du
har gjort för videobandspelaren.

“

Gör ett val i menyn Uppsättning, Källa, s. 8.

Sidoanslutningar

Kamera och videokamera

&

Anslut din kamera eller camcorder enligt anvisningarna.

é

Anslut utrustningen till

VIDEO

2

och

AUDIO L

3

för

monoutrustning. Anslut också

AUDIO R

3

för stereoutrustning.

S-VHS-kvalitet med en S-VHS camcorder erhålles genom att ansluta
S-VHS kablar till

S-VIDEO

ingång

1

och

AUDIO

ingång

3

.

Varning: Anslut inte sladd

1

och

2

samtidigt. Det kan orsaka

bildstörningar!

Hörlurar

&

Stick in kontakten i hörtelefonuttag

L

enligt anvisningarna.

é

Tryck på

¬

för att koppla från de interna högtalarna i TV:n.

Uttaget till hörlurarna har en impedans mellan 8 och 4000 Ohm och är
avsett för 3,5 mm teleplugg.

I ljud-menyn väljer du

Ljudstyrka Hörlur

för att ställa in ljudstyrka

för hörlurarna.
