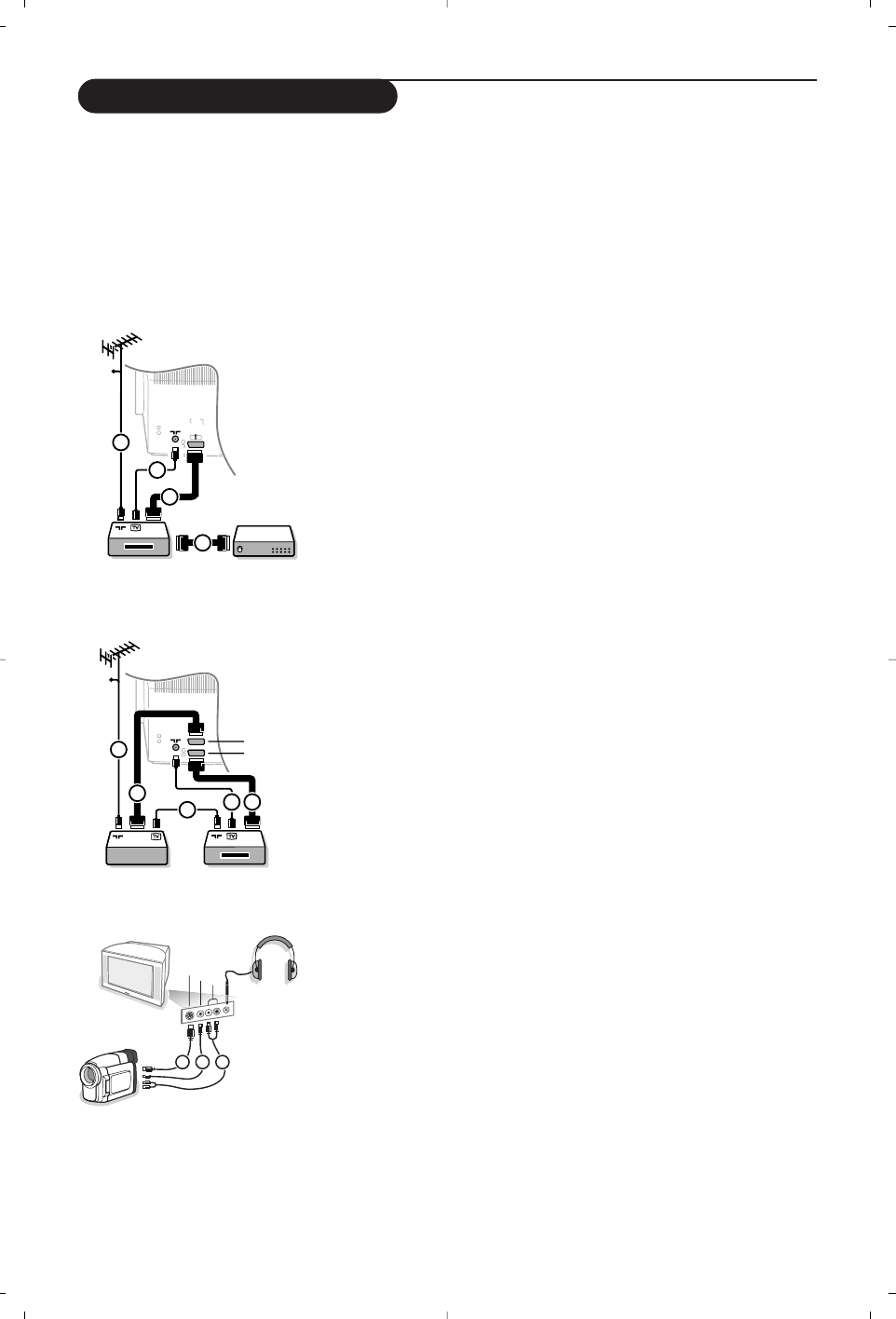

Televisioon voidaan liittää monenlaisia audio- ja videolaitteita. Seuraavat kytkentäkaaviot
näyttävät miten ne yhdistetään.
Mallista riippuen television takaosassa on joko EXT1-liitäntä tai sekä EXT1-, EXT2- että EXT4-liitäntä
oheislaitteita varten.

Huom.:

EXT.1

-liitännälle käyvät CVBS- ja RGB-signaalit,

EXT.2

-liitännälle CVBS- ja y/C-signaalit,

EXT.3

-liitännälle

CVBS- ja RGB-signaalit. RGB-lähdöllä varustettu oheislaite kannattaa kytkeä liitäntään

EXT.1

tai

EXT.3

, sillä RGB-

signaali antaa paremman kuvan. Jos kuvanauhurisi on varustettu EasyLink-toiminnolla, sinun on kytkettävä sen
mukana seuraava eurojohto liitäntään

EXT.2

voidaksesi täysin hyödyntää EasyLink- toimintoa.

Kuvanauhuri (

VCR

-

DVD

+

RW

)

Liitä antennijohdot

1

ja

2

. Saat paremman kuvan, jos liität vielä

eurojohdon 3.
Jos kuvanauhurissa ei ole euroliitäntää, ainoa kytkentämahdollisuus
on antennijohdolla. Silloin on viritettävä kuvanauhurin testisignaali
televisioon ja annettava sille ohjelmanumeroksi 0 tai tallennettava
testisignaali ohjelmanumerolle 90-99, ks. Manuaalinen asennus, s. 6.
Katso kuvanauhurin ohjekirjaa.

Dekooderi ja kuvanauhuri

Liitä eurojohto

4

dekooderiin ja kuvanauhurin erikoiseuro-

liitäntään. Katso myös kuvanauhurin ohjekirjaa. Ks. Dekooderi, s. 8.
Voit myös yhdistää dekooderin eurojohdolla suoraan liitäntään

EXT.1

tai

2

.

Muut oheislaitteet

(satelliittivastaanotin, dekooderi, DVD, pelit jne.)

&

Yhdistä antennijohdot

1

,

2

ja

3

näytetyllä tavalla (vain jos

oheislaitteessa on tulo/lähtö tv-antennille).
Yhdistä laite eurojohdolla

4

tai

5

johonkin euroliitäntään

EXT.1

,

2

tai

3

, jolloin saadaan mahdollisimman hyvä kuva.

é

Hae oheislaitteen testisignaali samalla tavalla kuin kuvanauhurin
kohdalla.

“

Valitse Laitteisto-valikon kohdassa Lähde, s. 8.

Sivulla oleva liitännät

Kamera ja kameranauhuri

&

Yhdistä kamera tai kameranauhuri näytetyllä tavalla.

é

Liitä monolaite liitäntöihin

VIDEO

2

ja

AUDIO L

3

.

Stereolaite liitetään myös liitäntään

AUDIO R

3

.

S-VHS-kameranauhureilla saadaan S-VHS-laatu yhdistämällä
S-VHS-johdot

S-VIDEO

-liitäntään

1

ja

AUDIO

-liitäntöihin

3

.

Varoitus: Älä yhdistä samaan aikaan johtoja

1

ja

2

. Kuva saattaa

vääristyä!

Kuulokkeet

&

Liitä kuulokkeen pistoke liitäntään

L

näytetyllä tavalla.

é

Paina kauko-ohjaimesta painiketta

¬

, jos haluat katkaista television

kaiuttimien toiminnan.

Kuulokkeen impedanssin tulee olla 8-4000 ohmia. Liitäntä on 3,5 mm:n
jakki.

Valitse ääni-menusta kohta

Kuulokkevoimakkuus

, jos haluat säätää

kuulokkeiden äänenvoimakkuutta.

CABLE

1

4

2

EXT.

2

3

CABLE

1

2

1

EXT.

2

4

5

3

Oheislaitteiden liittäminen

AUDIO

VIDEO

S•VIDEO

1

2

3

15
