Existe uma vasta gama de equipamento áudio e vídeo podendo ser conectado ao seu TV.

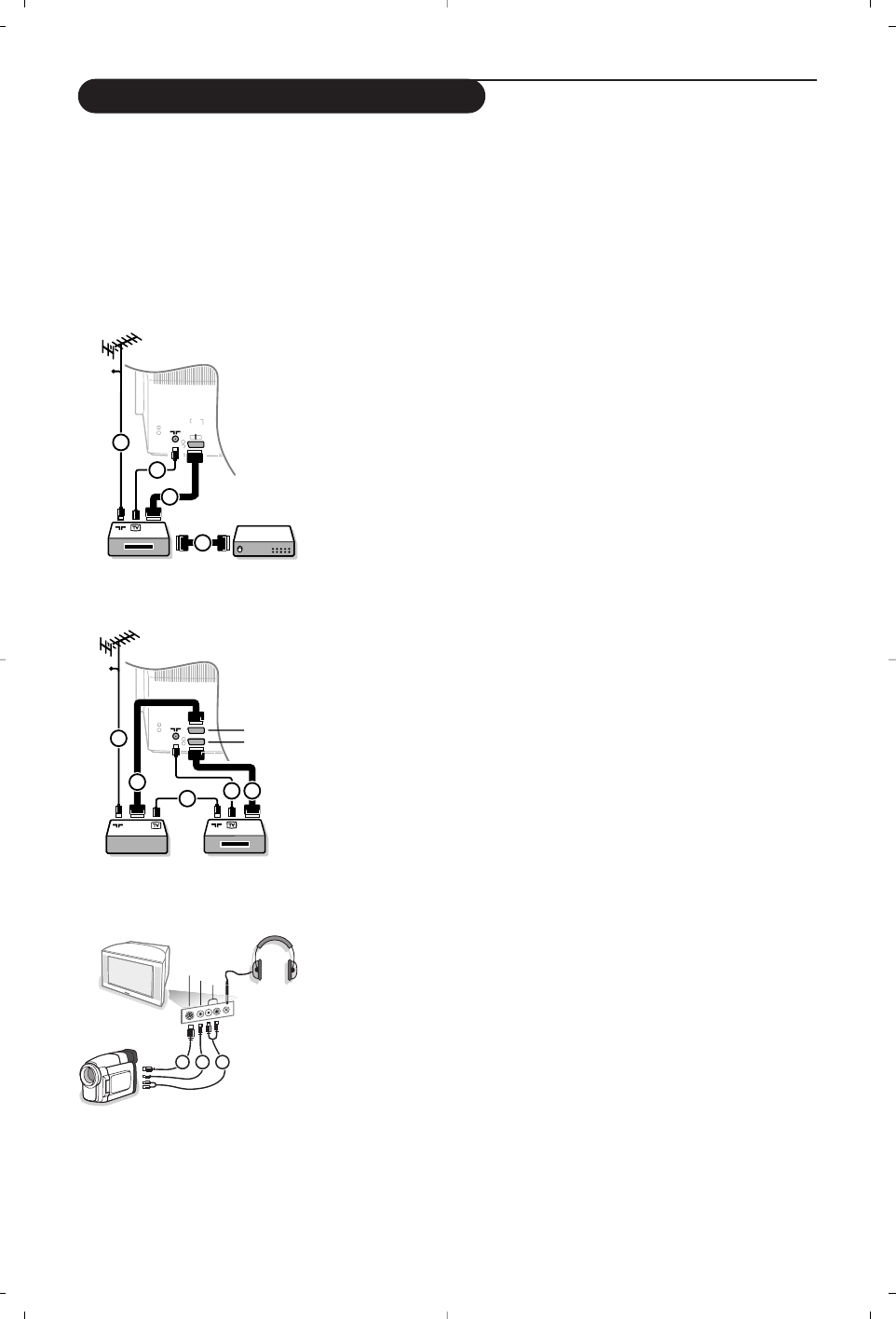

Os seguintes diagramas de conexões mostram-lhe como devem ser conectados.
Dependendo da versão, o televisor está equipado com 2 ou 3 fichas SCART EXT1, EXT2 e EXT3,
situadas na parte posterior.

Nota: a ligação

EXT.1

pode gerir CVBS e RGB,

EXT.2

CVBS e Y/C ,

EXT.3

pode gerir CVBS e RGB.

É preferível ligar periféricos com saída RGB à ligação

EXT.1

ou

EXT.3

porque a saída RGB oferece uma imagem

de melhor qualidade. Se o gravador for equipado da função EasyLink, é obrigatório utilizar o eurocabo juntado à

EXT.2

para que se possa utilizar inteiramente a função EasyLink.

Gravador (

VCR

-

DVD

+

RW

)

Ligue os cabos de antena

1

,

2

e, para obtenar uma melhor

qualidade de imagem um eurocabo

3

como se indica.

Se seu gravador não tiver um euroconector, a única ligação possível
é através do cabo de antena. Para isso, deve sintonizar o sinal de
teste do gravador e atribuí-lo o número 0 ou memorizar o sinal de
teste sob um número de programa entre 90 e 99, veja Manual de
instalação, p. 6. Ver o livro de instruções do seu gravador.

Descodificador e Gravador

Ligue um eurocabo

4

ao euroconector do seu descodificador e

ao euroconector especial do seu gravador. Ver também o livro de
insruções do gravador. Lei Descodificador, página 8. Também é
possível ligar o descodificador directamente ao

EXT. 1

o

2

da TV

utilizando um eurocabo.

Más equipos periféricos

(receptor de satélite, decodificador, DVD, juegos, etc

&

Conecte los cables de antena

1

,

2

y

3

tal como se muestra

(sólo si su dispositivo periférico tiene una entrada/salida de antena
de TV).

é

Conecte su equipo con un eurocable

4

o

5

a uno de los

euroconectors

EXT.1

,

2

o

3

para obtener una mejor calidad de

imagen.

“

Haga una selección en el Configuración, menú Fuente, p. 8.

Conexiones laterales

Videocámara

&

Conecte la cámara o el camcorder tal como se muestra.

é

Conecte el equipo a la entrada

VIDEO

2

y

AUDIO L

3

para

equipos mono. Para equipos estéreo conecte también

AUDIO R

3

. Para obtener la máxima calidad de nuestra cámara S-VHS,

conecte los cables S-VHS a la entrada

S-VIDEO

1

y a las entradas

de

AUDIO

3

.

Atención: No conecte a la vez el cable

1

y

2

. ¡Puede causar distorsión

de imagen !

Auriculares

&

Introduzca el enchufe en el enchufe hembra

L

del auricular tal

como se muestra.

é

Pulse la tecla

¬

para desconectar los altavoces internos de su TV.

La toma para auriculares tiene una impedancia comprendida entre 8 y
4000 Ohm y sir ve para los conectores de auriculares tipo 3,5 mm.

Seleccione

Volumen Auriculares

en el menú de sonido para

ajustar el volumen de los auriculares.

CABLE

1

4

2

EXT.

2

3

CABLE

1

2

1

EXT.

2

4

5

3

Ligação de Equipamento Periférico

AUDIO

VIDEO

S•VIDEO

1

2

3

15
