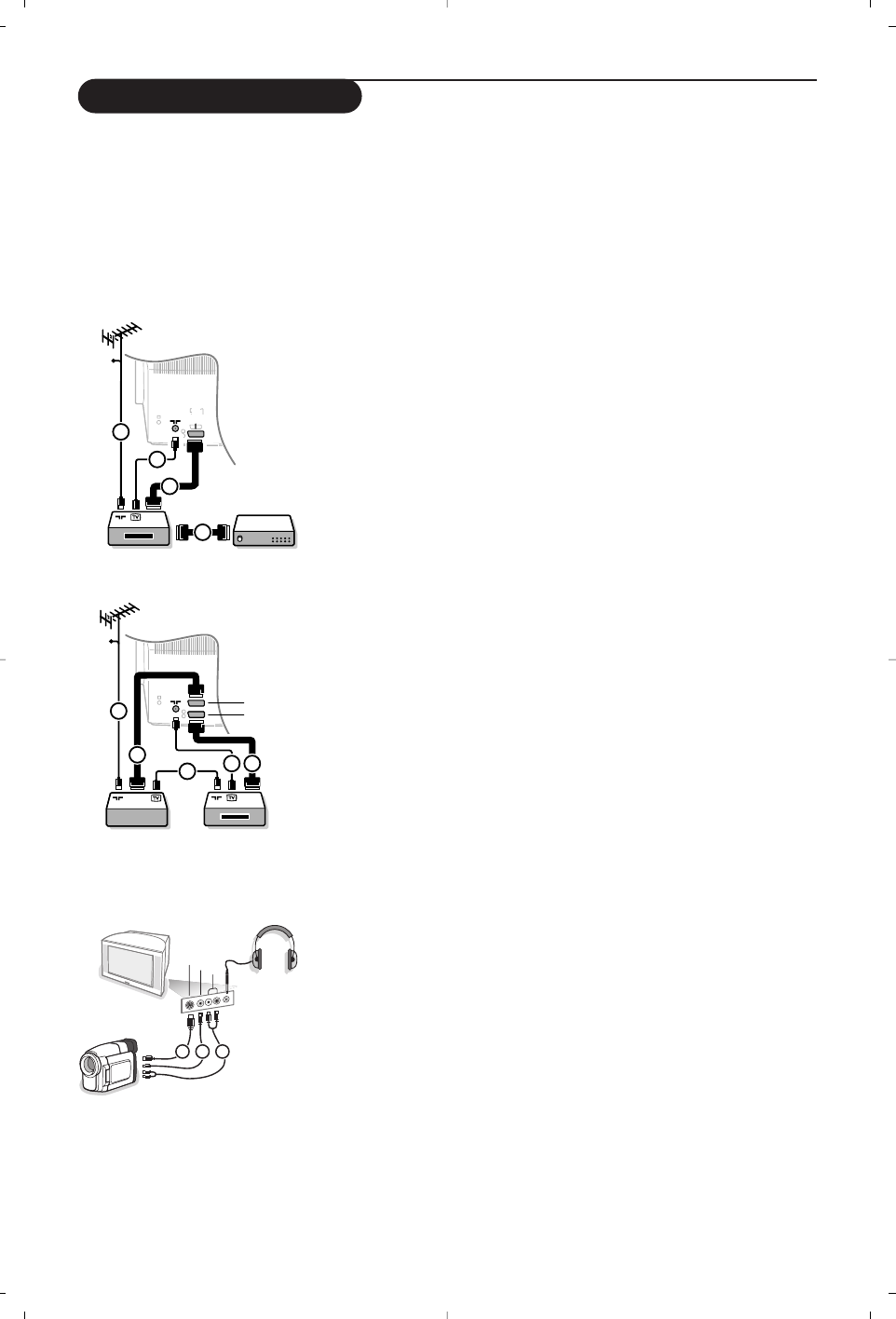

K vášmu TV môžete pripojiť celý rad audio a video zariadení. V nasledujúcich nákresoch nájdete spôsoby
ich pripojenia.
Podľa typu verzie, je televízny prijímač vybavený na zadnej strane 2 alebo 3 konektormi EXT1 a EXT2 (a EXT3).

Poznámka: Konektor

EXT.1

je prispôsobený pre prácu s obrazovými systémami CVBS a RGB,

EXT.2

so systémami

CVB a YIC ,

EXT.3

so systémami CVBS a RGB. Externé zariadenia s výstupom RGB sa odporúča pripojovať ku

konektoru

EXT.1

alebo

EXT.3

, pretože systém RGB poskytuje najlepšiu kvalitu obrazu. Ak je Váš videorekordér

vybavený funkciou EasyLink, potom by mal byť pripojený na

EXT. 2

, aby bolo možné funkciu EasyLink využívať.

Videorekordér (

VCR

-

DVD

+

RW

)

Podľa obrázku pripojte anténne káble

1

,

2

a euro-kábel 3, vďaka

ktorému dosiahnete optimálnu kvalitu obrazu.
Ak váš videorekordér nemá eurokonektor, jediný spôsob pripojenia
zostáva cez anténny kábel. Bude potrebné naladiť televízor na
testovací signál videorekordéru a priradiť mu predvoľbu 0 alebo 90
až 99 – viď. „Manuálna inštalácia“ na str. 6.
Pozrite si príručku k videorekordéru.

Dekóder a videorekordér

Pripojte eurokábel

4

do dekóderu a do špeciálneho

eurokonektoru na videorekordéri. Viď. tiež návod k videorekordéru.
Viď. odsek „Dekóder“ na str. 8. Dekóder môžete pomocou
eurokábla pripojiť tiež priamo do konektoru

EXT. 1

alebo

2

.

Iné zariadenia

(satelitný prijímač, dekóder, DVD, hry a pod...)

&

Podľa obrázku pripojte anténne káble

1

,

2

a

3

(ak má vaše

periférne zariadenie iba anténny vstup/výstup).
Lepšiu kvalitu obrazu dosiahnete vtedy, keď vaše zariadenie pri-
pojíte do konektoru

EXT. 1

,

2

alebo

3

eurokáblom

4

alebo

5

.

é

Rovnakým spôsobom ako u videorekordéra vyhľadajte testovací
signál externého zariadenia.

“

Uskutočnite výber v menu „Nastavenie“, „Zdroj signálu“, str. 8.

Pripojenie prostredníctvom bočného panelu

Kamera alebo videokamera

&

Kameru alebo videokameru pripojte podľa obrázku.

é

Monofónne zariadenia pripojte do konektorov

VIDEO

2

a

AUDIO L

3

. Stereofónne zariadenia pripojte aj do konektoru

AUDIO R

3

.

Kvalitu obrazu S-VHS u videokamier štandardu S-VHS zaistíte
prepojením pomocou káblov S-VHS do vstupu

S-VIDEO

1

a do

vstupov

AUDIO

3

.

Nepripojujte káble

1

a

2

súčasne. Mohlo by dôjsť ku skresleniu

obrazu!

Slúchadlá

&

Slúchadlá pripojte podľa obrázku do zásuvky pre slúchadlá

L

.

é

Stlačením tlačidla

¬

na diaľkovom ovládači vypnite interné

reproduktory TV.

Impedancia slúchadiel sa musí pohybovať v rozmedzí 8 až 4000 ohmov.
Konektor pre slúchadlá má priemer 3,5 mm.

Hlasitosť slúchadiel nastavte v položke

Hlasitosť slúchadlá

v menu

Zvuk.

CABLE

1

4

2

EXT.

2

3

CABLE

1

2

1

EXT.

2

4

5

3

Zapojenie príslušenstva

AUDIO

VIDEO

S•VIDEO

1

2

3
