Esiste un’ampia gamma di apparecchiature audio e video che possono essere collegate alla vostra TV.

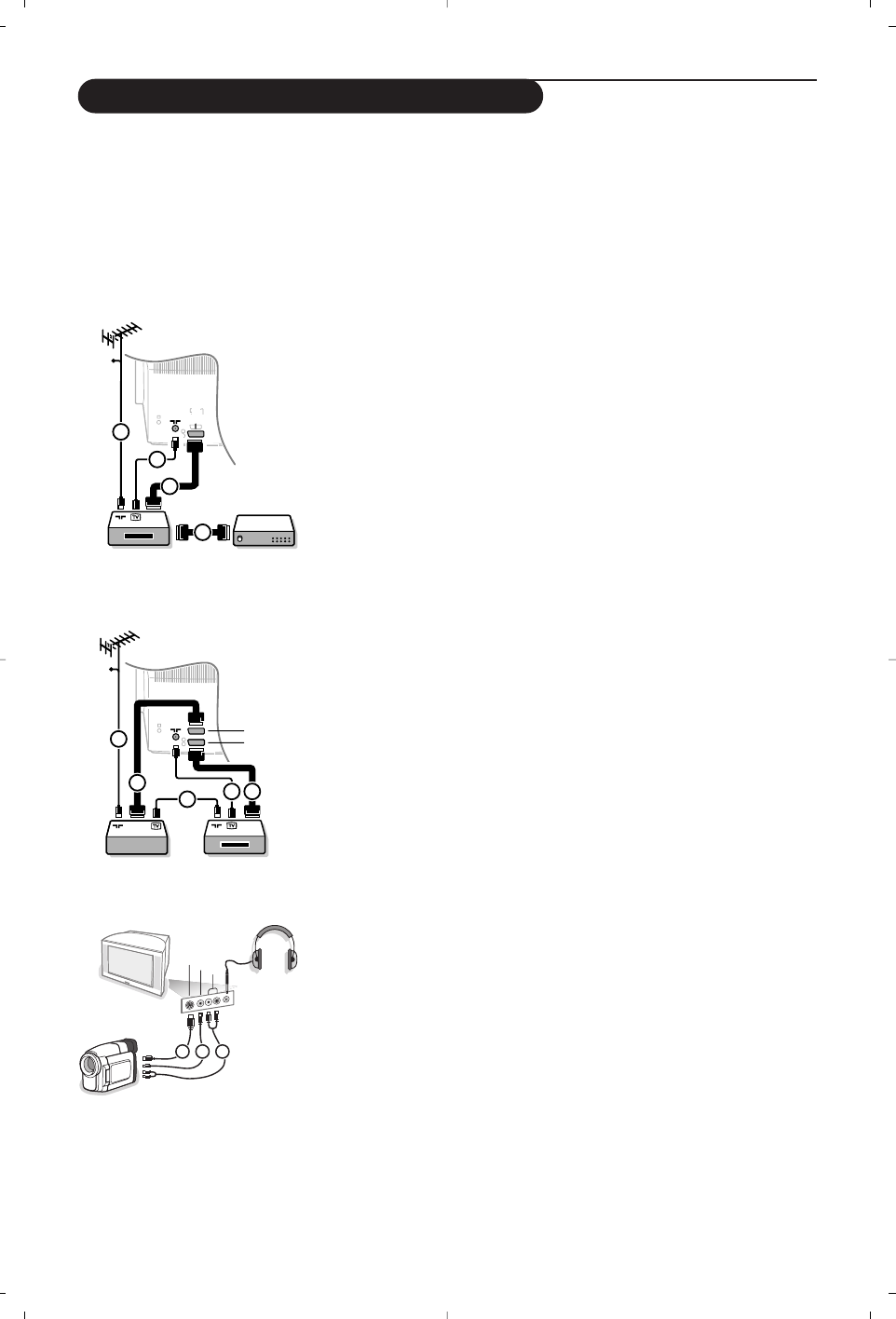

I diagrammi di collegamento che seguono vi indicano come effettuare i collegamenti.
A seconda delle versioni, il televisore è dotato di 2 o 3 prese scart EXT1, EXT2 e EXT3 situate posteriormente.

Osser vazione:

EXT. 1

è adatto a CVBS e RGB,

EXT. 2

CVBS e  Y/C e

EXT. 3

CVBS e RGB.

E’ preferibile collegare le periferiche con uscita RGB agli ingressi

EXT. 1

o

EXT. 3

in quanto un segnale RGB ha una

qualità d’immagine migliore. Se il vostro registratore è provvisto della funzione EasyLink, il cavo scart in dotazione
deve essere collegato a

EXT. 2

per approfittare pienamente della funzione EasyLink.

Registratore (

VCR

-

DVD

+

RW

)

Collegate i cavi antenna

1

,

2

e, per ottenere una migliore qualità

di immagine, un cavo scart

3

come viene mostrato.

Se il vostro registratore non ha un euroconnettore, l'unica
connessione possibile è tramite un'antenna. Pertanto dovrete
sintonizzare il segnale di test del registratore ed assegnarvi il
numero di programma 0 oppure memorizzare il segnale di test con
un numero di programma fra 90 e 99, vedi Predispos. manuale, p. 6.
Vedete anche il manuale del vostro registratore.

Decodificatore e registratore

Collegate un cavo scart

4

alla presa scart del vostro

decodificatore e alla presa speciale di scart del vostro registratore.
Vedete anche il manuale del vostro registratore. Vedete
Decodificatore, pagina 8. Potete anche collegare il vostro
decodificatore direttamente con

EXT. 1

o

2

mediante un eurocavo.

Apparecchiatura accessoria

(ricevitore satellitare, decoder, DVD, giochi ecc.)

&

Collegate le antenne

1

,

2

e

3

come indicato (soltanto se

la vostra periferica ha un input/output per antenna TV).
Collegate il vostro dispositivo con un eurocavo

4

o

5

ad

uno degli euroconnettori

EXT. 1

,

2

o

3

per ottenere una qualità

migliore dell'immagine.

é

Cercate il segnale di prova sul vostro apparecchio accessorio
proprio come fate nel caso di un registratore.

“

Fate una selezione in Predisposizione, Menu Fonte, p. 8

Collegamenti laterali

Videocamera o Camcorder

&

Collegate la vostra videocamera o camcorder come indicato.

é

Collegate l’apparecchio a

VIDEO

2

e

AUDIO L

3

per

apparecchio mono. Collegate anche

AUDIO R

3

se avete un

apparecchio stereo.
Si ottiene la qualità S-VHS con un camcorder S-VHS collegando
i cavi S-VHS a

S-VIDEO IN

1

e

AUDIO

3

.

Non collegare il cavo

1

e

2

allo stesso tempo. Questo può

provocare disturbi nell’immagine !

Cuffia

&

Inserite la spina nella presa della cuffia

L

come mostrato.

é

Premete

¬

per escludere le casse acustiche interne del vostro

TV.

La presa della cuffia ha un’impedenza compresa tra 8 e 4000 Ohm,
munita di connettore di tipo jack da 3,5 mm.

Selezione

Volume cuffia

nel menù Suono per aggiustare il

volume della cuffia.

CABLE

1

4

2

EXT.

2

3

CABLE

1

2

1

EXT.

2

4

5

3

Collegare  le Apparecchiature Accessorie

AUDIO

VIDEO

S•VIDEO

1

2

3
