Rekordér (vcr, dvd+rw)

Připojte anténní kabely

1

a

2

a kabel SCART 3, díky kterému

dosáhnete optimální kvality obrazu. Pokud váš rekordér nemá
zásuvku SCART, jedinou možností je připojení pomocí anténního
kabelu. V tomto případě budete muset naladit testovací signál
vašeho rekordéru a přiřadit mu programové číslo 0 nebo číslo mezi
90 a 99. Viz Manuální ukládání (str. 6) a také návod
k videorekordéru.

Použití dekodéru a videorekordéru

Do dekodéru a do speciálního konektoru SCART videorekordéru
připojte kabel SCART

4

. Viz též návod k videorekordéru. Viz

odstavec Dekodér na str. 8. Dekodér můžete pomocí kabelu SCART
připojit také přímo do konektoru

EXT.1

nebo

2

.

Jiná zařízení  (

satelitní přijímač, dekodér, DVD, herní konzole, atd.)

&

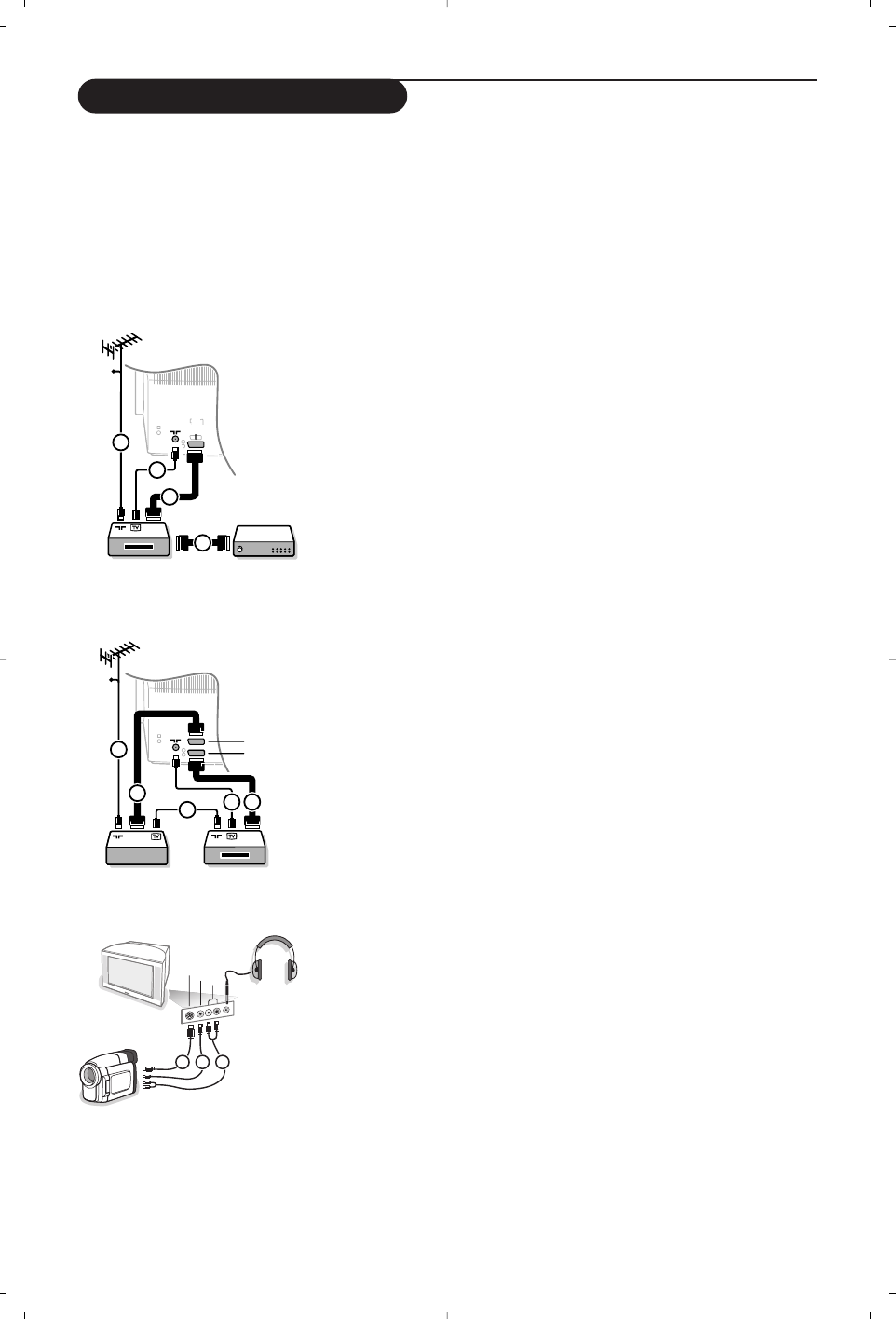

Podle uvedeného obrázku připojte anténní kabely

1

,

2

a

3

(pouze, má-li vaše zařízení anténní vstup). Pomocí SCART kabelů

4

nebo

5

propojte zařízení se SCART zásuvkami

EXT.1

,

2

nebo

3

pro dosažení lepší kvality obrazu.

é

Stejným způsobem jako u videorekordéru vyhledejte testovací signál
u externího zařízení.

“

Proveďte nastavení v menu Konfigurace, Zdroj (strana 8).

Boční vstupy

Fotoaparát nebo kamera

&

Připojte váš fotoaparát nebo kameru podle uvedeného obrázku.

é

Monofonní zařízení připojte do zdířek

VIDEO

2

a

AUDIO L

3

.

Stereofonní zařízení připojte ještě navíc do zdířky

AUDIO R

3

.

Kvalitu obrazu S-VHS u videokamer standardu S-VHS zajistíte
propojením pomocí kabelů S-VHS do vstupu

S-VIDEO

1

a do

vstupů

AUDIO

3

.

Nepřipojujte kabely

1

a

2

současně. Mohlo by dojít ke zkreslení

obrazu!

Sluchátka

&

Podle uvedeného obrázku zapojte konektor sluchátek do zdířky

L

.

é

Stiskem tlačítka

¬

na dálkovém ovládání vypněte interní

reproduktory TV.

Impedance sluchátek se musí pohybovat v rozmezí 8 až 4000 ohmů.
Zdířka pro sluchátka má průměr 3,5 mm.

Hlasitost sluchátek nastavte v položce

Hlasitost sluchátek

umístěné v nabídce Zvuk.

CABLE

1

4

2

EXT.

2

3

CABLE

1

2

1

EXT.

2

4

5

3

Připojení externích zařízení

AUDIO

VIDEO

S•VIDEO

1

2

3

15

K vašemu TV můžete připojit celou řadu audio a video zařízení.
Na následujících schématech najdete způsoby jejich připojení.
Jednotlivé modely přístroje jsou vybaveny 2 nebo 3 konektory péritel EXT1, EXT2 a EXT3 umístěnými na
zadní stěně.

Poznámka: Konektor

EXT.1

je schopen zpracovat signály CVBS a RGB, konektor

EXT.2

signály CVBS a YIC ,

EXT.3

CVBS (kompozitní signál) a RGB. Externí zařízení s výstupem RGB je proto vhodné připojit ke konektoru

EXT.1

nebo

EXT.3

, neboť systém RGB poskytuje nejlepší kvalitu obrazu. Pokud je váš videorekordér vybaven funkcí Easy

Link, připojte jej ke konektoru

EXT.2

, aby bylo možno funkci Easy Link využívat.
