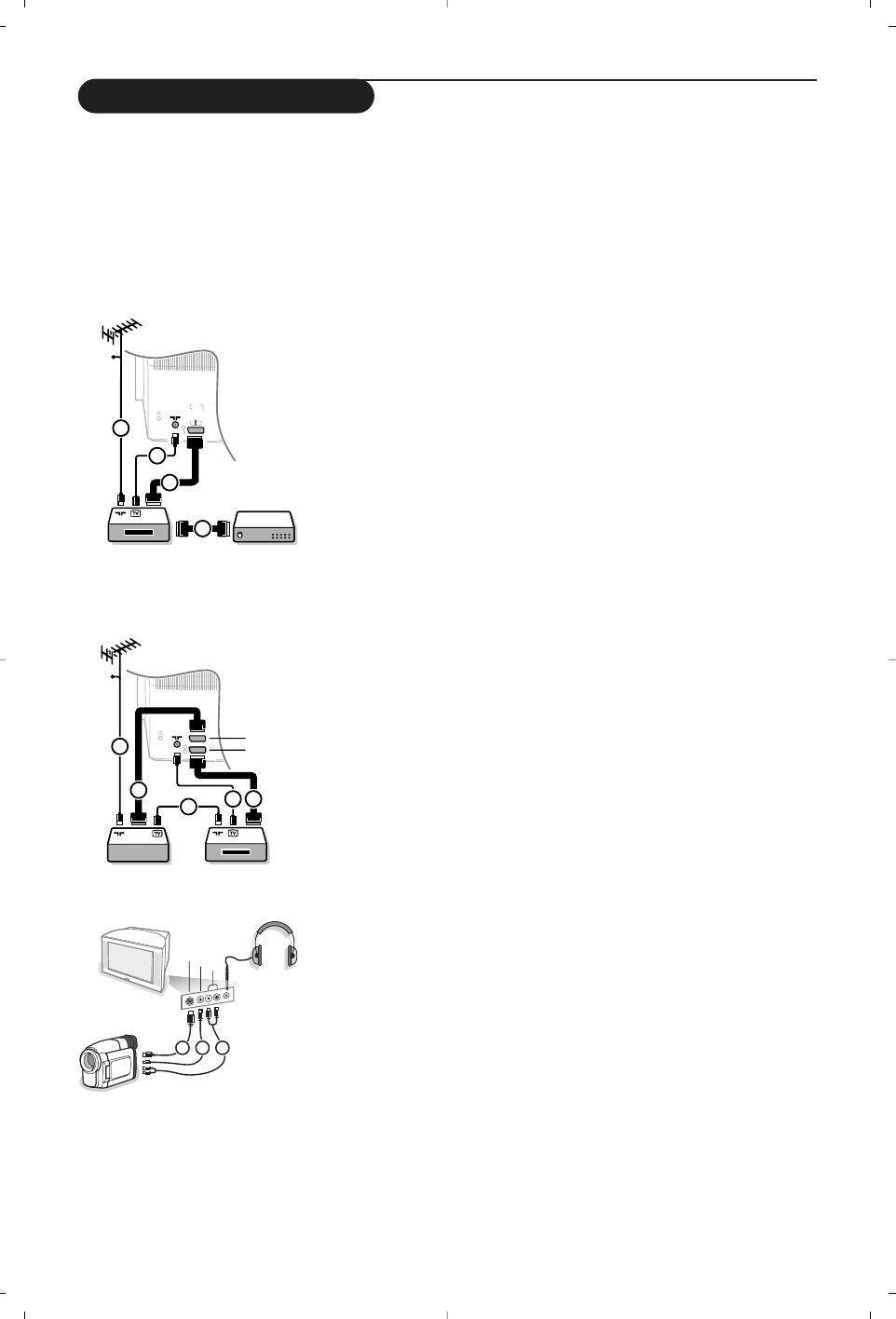

TV-készülékéhez az audio és video berendezések széles skálája csatlakoztatható.
A csatlakoztatás menetét az alábbi csatlakoztatási ábrák szemléltetik.
Típustól függően a tévékészülék 2 vagy 3 EXT1 és EXT2 (és EXT3) csatlakozóaljjal van felszerelve, melyek
a hátoldalán találhatók.

Figyelem:

EXT. 1

-el kezelheti a CVBS-és a RGB-t,

EXT. 1-2

a CVBS-t és a Y/C-t,

EXT. 3

a CVBS-és a RGB-t. A jobb

képminőség eléréséhez csatlakoztassa a perifériákat az RGB kimenetekkel az

EXT. 1

vagy

EXT. 1-3

csatlakozóba.Ha videomagnója rendelkezik Easy Link funkcióval, akkor az

EXT. 2

csatlakozóba kell bekötni, hogy

ér vényesüljenek az Easy Link funkció előnyei.

Videomagnó (VCR-DVD+RW)

Videofelvevő berendezés (Videomagnó, DVD-felvevő)

Csatlakoztassa az ábra szerint az

1

és

2

antennakábelt.

Kiemelkedő képminőség biztosítása érdekében ajánlatos a

3

eurokábelt is csatlakoztatni. Ha készülékén nincs eurokábeles
csatlakozó, akkor az antennakábeles csatlakoztatás az egyetlen
megoldás. Ekkor szükségessé válik a videofelvevő berendezése
vizsgálójelének beállítása és elmentése 0 programszám alatt, vagy a
vizsgálójel elmentése 90 és 99 közötti programszám alatt, ld. Kézi
beállítás, 6.old. (Lásd a video berendezés használati utasítását)!

A decoder és a videomagnó

Csatlakoztassa a

4

számú eurokábelt a decoderhez és a

videomagnó speciális eurocsatlakozásához! A bekötés elvégzése
előtt olvassa el a videofelvevő használati utasításának ide vonatkozó
részét is! A 8.oldalon a Decoder címszó alatt is talál ezzel
kapcsolatos információt. A decoder eurokábellel csatlakoztatható
közvetelenül a TV

EXT.1

vagy

2

csatlakozásába is.

Más perifériák

(műholdas vevő, decoder, DVD, játékok stb.)

&

Csatlakoztassa az ábra szerint az

1

,

2

és

3

antennakábeleket

(csak abban az esetben, ha a periféria rendelkezik tv-antenna
be/kimenettel!). A jobb kéminőség érdekében csatlakoztassa
készüléket egy

4

-es vagy

5

-ös euroscart kábel segítségével az

EXT. 1

,

2

vagy

3

-es bemenetek egikéhez.

é

A periféria vizsgálójelének kikeresése ugyanúgy történik, mint a
videomagnó esetében.

“

Válassza ki a megfelelő berendezést a Beállítás menü Forrás (adójel)
címszavai közül (ld. 8.old.).

Oldalsó csatlakozások

Videokamera és Camcorder

&

Csatlakoztassa a videokamerát az ábra szerint.

é

Monokameráját csatlakoztassa a

VIDEO

2

és

AUDIO L

(Audio –

bal)

3

bemenetbe. Sztereokameráját csatlakoztassa az

AUDIO R

3

(Audio – jobb) bemenetbe is! S-VHS kamerája S-VHS szabványú

minőséget csak akkor biztosít, ha az S-VHS kábeleket

S-VIDEO

1

és az

AUDIO

3

videobemenetekbe csatlakoztatja.

Figyelmeztetés: Ne csatlakoztassa egyszerre az

1

és a

2

kábelt, mert

ez képtorzítást okozhat!

Fejhallgató

&

Csatlakoztassa a fejhallgató dugóját

L

az ábra szerint.

é

A távirányító

¬

gombjának megnyomásával kapcsolja ki a TV

beépített hangszóróit!.

A fejhallgató impedanciája 8 és 4000 Ohm között kell hogy legyen. A
dugaszhüvely 3.5 mm-es.

A fejhallgató hangerejének beállításahoz válassza a Hang menüben

Fejhallgató Hangerő

módot.

CABLE

1

4

2

EXT.

2

3

CABLE

1

2

1

EXT.

2

4

5

3

Periféria csatlakoztatása

AUDIO

VIDEO

S•VIDEO

1

2

3
