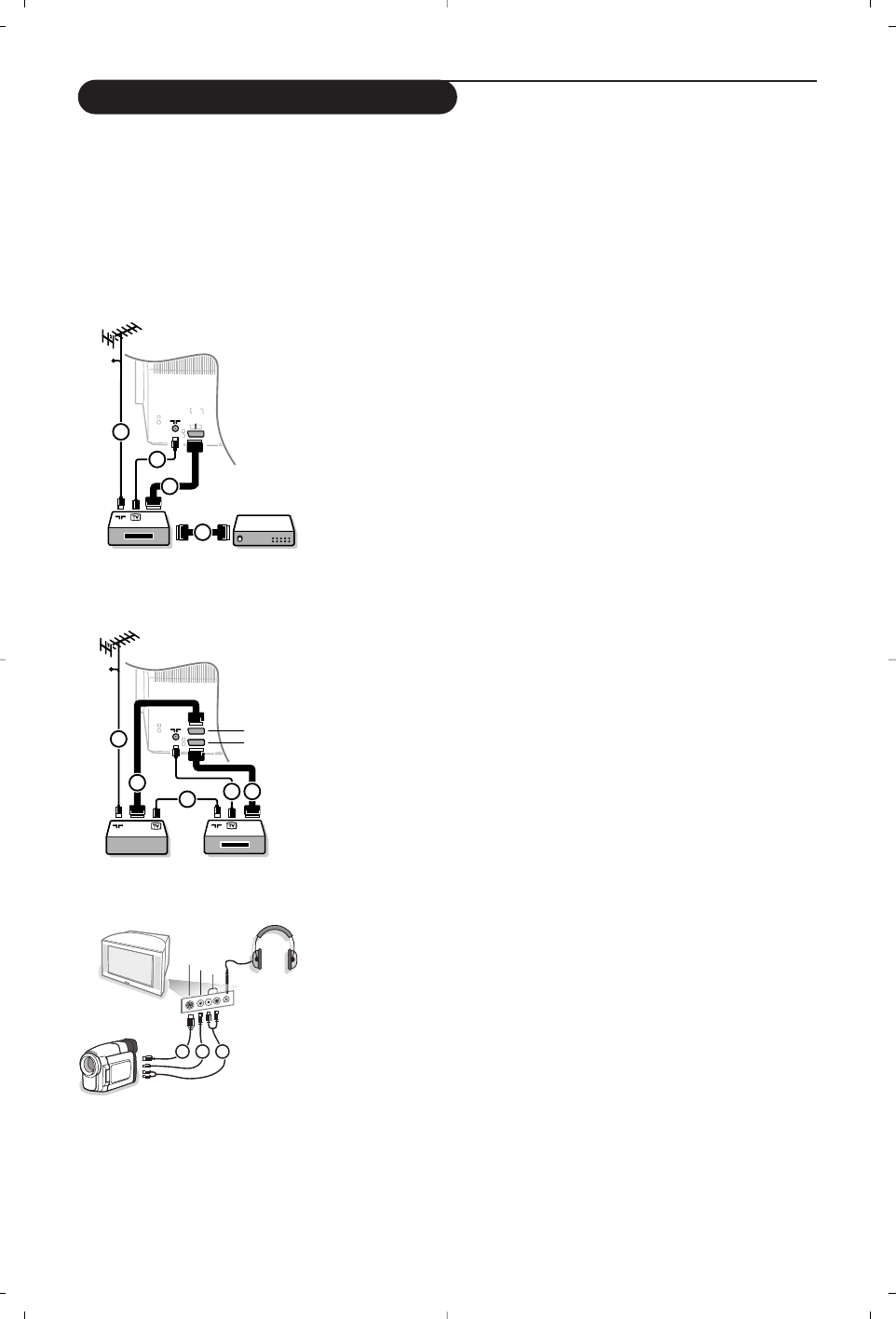

Vous pouvez brancher une large gamme d’appareils électroniques sur votre téléviseur. Les diagrammes de
connexion suivants vous décrivent le mode de connexion.
Selon les versions, le téléviseur est équipé de 2 ou 3 prises péritel EXT1, EXT2 et EXT3 situées à l’arrière.

Remarque:

EXT.1

fonctionne avec CVBS et RVB,

EXT.2

CVBS et Y/C ,

EXT.3

CVBS et RVB. Il est préférable de

brancher les périphériques en RVB sur les entrées

EXT.1

ou

3

, ce format offrant les meilleures performances.

Si votre magnétoscope est pour vu de la fonction EasyLink, il faut le connecter à

EXT.2

pour bénéficier des des

fonctionnalités EasyLink.

Enregistreur (

VCR

-

DVD

+

RW

)

Branchez les câbles d’antenne

1

,

2

, pour obtenir une meilleure

qualité d’image, le câble péritel

3

tel qu’indiqué.

Si votre magnétoscope ne dispose pas d’une prise péritel, la seule
connexion possible se fait via le câble d’antenne. Pour cela, vous
devrez régler votre magnétoscope sur le signal test, et lui donner le
numéro de programme 0 ou enregistrer le signal test sous un
numéro de programme compris entre 90 et 99, voir Installation
Manuelle, p. 6. Consultez le manuel de votre enregistreur.

Décodeur et Enregistreur

Branchez un câble péritel

4

sur la prise péritel de votre décodeur

et sur la prise péritel spéciale de votre enregistreur. Consultez
également le manuel de votre enregistreur. Voir également
Décodeur, p. 8. Vous pouvez également brancher votre décodeur
directement à

EXT.1

ou

2

avec un câble péritel.

Autres appareils périphériques

(récepteur satellite, décodeur, DVD, jeux, etc.)

&

Branchez les câbles d'antenne

1

,

2

et

3

tel qu'indiqué

(uniquement si votre périphérique dispose d’une entrée/sortie
pour antennes TV).
Branchez votre équipement avec un câble péritel

4

ou

5

à

l’un des prises péritel

EXT.1

,

2

ou

3

afin d’obtenir une meilleure

qualité d’image.

é

Cherchez le canal RF de votre périphérique tout comme pour
un enregistreur.

“

Opérez une sélection dans Configuration, Menu Source, p. 8.

Connexions latérales

Caméra ou Caméscope

&

Branchez votre caméra ou caméscope comme indiqué.

é

Branchez sur

VIDEO

2

et

AUDIO L

3

pour un appareil

mono, et également sur

AUDIO R

3

pour un appareil stéréo.

Vous obtiendrez la qualité S-VHS avec un caméscope S-VHS en
branchant les câbles S-VHS sur

S-VIDEO

1

et sur

AUDIO

3

.

Attention: Ne pas brancher les câbles

1

et

2

en même temps.

Cela peut produire des distorsions dans l’image !

Casque

&

Insérez la fiche dans la prise du casque

L

comme indiqué.

é

Appuyez sur

¬

sur la télécommande pour mettre hors service

les HP de votre téléviseur.

La prise du casque est du type jack 3.5 mm, l’impédance est de 8 à
4000 Ohm.

Choisissez

Volume du casque

dans le menu son, afin de régler

le volume du casque.

CABLE

1

4

2

EXT.

2

3

CABLE

1

2

1

EXT.

2

4

5

3

Branchement des périphériques

AUDIO

VIDEO

S•VIDEO

1

2

3
