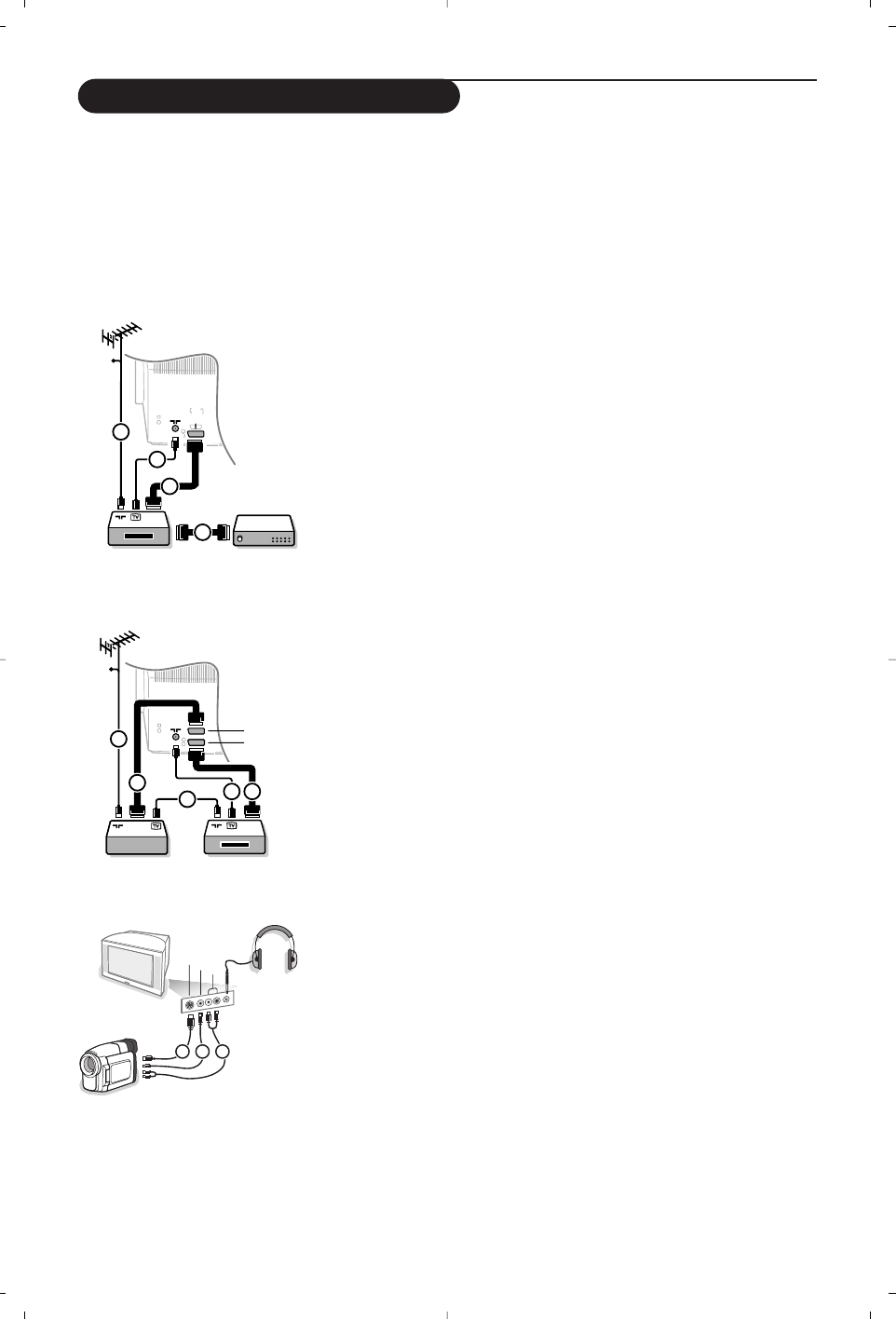

Existe una amplia oferta de dispositivos de audio y video que pueden conectarse a su TV. Los siguientes
diagramas de conexión le mostrarán como conectarlos
Según las versiones, el televisor está equipado de 2 ó 3 euroconectores EXT1, EXT2 y EXT3 situados en
la parte trasera.

Nota:

EXT.1

puede soportar la señales CVBS y RGB,

EXT.2

CVBS y  Y/C ,

EXT.1-3

CVBS y RGB. Es preferible

conectar periféricos con salida de RGB a

EXT.1

o

EXT.3

como RGB, porque así proporcionan un a mejos calidad

de imagen. Si su grabadora está provisto de la función EasyLink, el cable de euroconector suministrado tiene que ser
conectado a

EXT.2

para poder utilizar en condiciones ideales la función EasyLink.

Grabadora (

VCR

+

DVD

+

RW

)

Conecte los cables de antena

1

,

2

como se indica en la figura al

lado. Se puede obtener una mejor calidad de imagen si se conecta
adicionalmente el cable de euroconector

3

.

Si su grabadora no tiene euroconector, la única conexión posible es
a través del cable de antena. Por esto necesitará sintonizar la señal
de prueba de la grabadora y asignarla el número de programa 0 o
almacenar la señal de prueba bajo un número de programa entre 90
y 99, véase Instalación Manual, p. 6. Véase el manual de su grabadora.

Decodificador y Grabadora

Conecte el cable de euroconector

4

al euroconector de su

decodificador y al euroconector especial de su grabadora. Véase
también el manual de su grabadora. Véase Decodificador, página 8.
Usted también puede conectar su decodificador directamente

a

EXT.1

o

2

de su TV con un cable de euroconector.

Más equipos periféricos

(receptor de satélite, decodificador, DVD, juegos, etc

&

Conecte los cables de antena

1

,

2

y

3

tal como se muestra

(sólo si su dispositivo periférico tiene una entrada/salida de antena
de TV).

é

Conecte su equipo con un eurocable

4

o

5

a uno de los

euroconectors

EXT.1

,

2

o

3

para obtener una mejor calidad de

imagen.

“

Haga una selección en el Configuración, menú Fuente, p. 8

Conexiones laterales

Videocámara

&

Conecte la cámara o el camcorder tal como se muestra.

é

Conecte el equipo a la entrada

VIDEO

2

y

AUDIO L

3

para

equipos mono. Para equipos estéreo conecte también

AUDIO R

3

. Para obtener la máxima calidad de nuestra cámara S-VHS,

conecte los cables S-VHS a la entrada

S-VIDEO

1

y a las entradas

de

AUDIO

3

.

Atención: No conecte a la vez el cable

1

y

2

. ¡Puede causar distorsión

de imagen !

Auriculares

&

Introduzca el enchufe en el enchufe hembra

L

del auricular tal

como se muestra.

é

Pulse la tecla

¬

para desconectar los altavoces internos de su TV.

La toma para auriculares tiene una impedancia comprendida entre 8 y
4000 Ohm y sir ve para los conectores de auriculares tipo 3,5 mm.

Seleccione

Volumen Auriculares

en el menú de sonido para

ajustar el volumen de los auriculares.

CABLE

1

4

2

EXT.

2

3

CABLE

1

2

1

EXT.

2

4

5

3

Conectar los equipos periféricos

AUDIO

VIDEO

S•VIDEO

1

2

3
