Può essere causata da tensione insufficiente, avanzamento filo
irregolare, gas di protezione insufficiente.

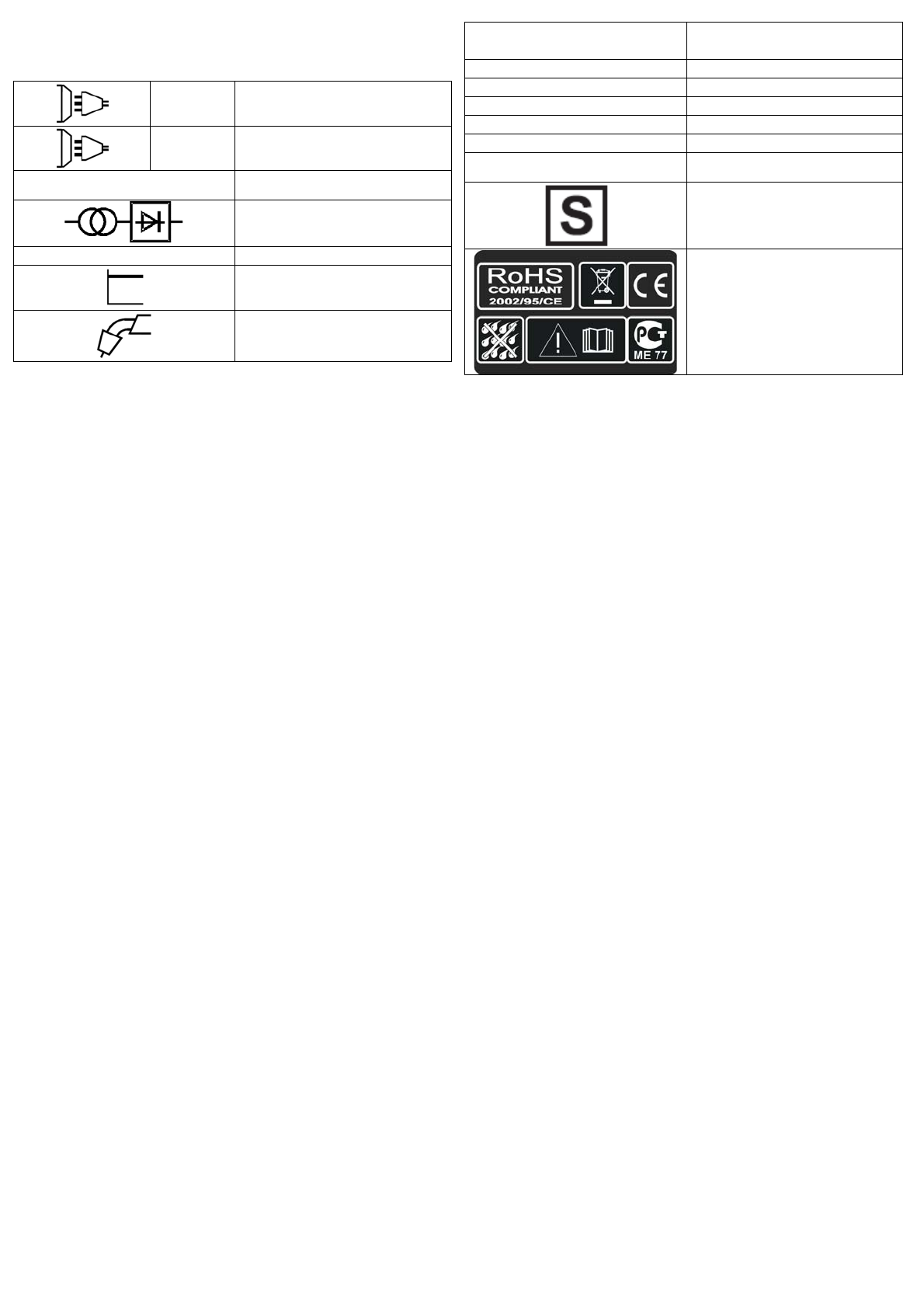

SIGNIFICAT O DELLE SCRITTE E DEI SIMBOLI

1 ~

Alimentazione monof ase

3 ~

Alimentazione trif ase

U

0

 … (V)

Valore nominale della tensione di
uscita a vuoto

Trasformatore raddrizzatore

EN 60974 - 1

Norma di rif erimento

Caratteristica piatta

Saldatura a filo MIG-MAG

U

1

 … (V/Hz)

Valore nominale della tensione di
alimentazione e della frequenza

I

2

 … (A)

Corrente di saldatura

I

1 max

… (A)

Corrente massima assorbita

I

1 eff

 … (A)

Corrente eff ettiva di alimentazione

X

Duty cycle

IP21

Grado di protezione della saldatrice

H

Classe di isolamento del
trasformatore

Saldatrice adatta all’uso in un
ambiente con rischio accresciuto di
scosse elettriche

Simboli rif eriti  a  norme di sicurezza

RICERCA DEL GUAST O

GUST O

Il filo non avanza quando
la ruota motrice gira






Alimentazione del filo a scatti o
intermittente









Arco spento


Cordatura di saldatura poroso



La macchina cessa improvvisamente
di funzionare dopo un uso prolungato

RAGIONI

1)

Sporco sulla punta

dell’uggello guida filo


2)

La frizione dell’aspo

svolgitore è eccessiva


3) Torcia

difettosa

1)

Ugello di contatto difettoso

2)

Bruciature nell’ugello

di contatto

3)

Sporco sul solco della ruota

motrice


4)

Solco sulla ruota motrice

consumato

1)

Cattivo contatto tra pinza di

massa e pezzo

2)

Corto circuito tra ugello di

contatto e tubo guidagas

1)

Mancanza dello scudo di gas

causato da incrostazioni
nell’ugello guidagas

2)

Distanza o inclinazione

sbagliata della torcia


3)

Troppo poco gas

4) Pezzi

umidi

5)

Pezzi con molta ruggine

1)

La macchina si è surriscaldata
per un uso eccessivo  e la
protezione termica è intervenuta

RIMEDI

Soffiare con aria


Allentare


Controllare guaina guidafilo

Sostituire

Sostituire


Pulire


Sostituire


Stringere la pinza e controllare


Pulire oppure sostituire ugello di contatto
e
ugello guidagas

Pulire dalle incrostazioni o sostituire



La distanza tra la torcia e il pezzo deve
essere di 5 - 10 mm; l’inclinazione non
meno di 60° rispetto al pezzo

Aumentare la quantità

Asciugare con una pistola ad aria calda o
altro mezzo

Pulire i pezzi dalla ruggine

Lasciare raffreddare la macchina per
almeno 20 – 30 minuti
