NEDERLANDS

ALGEMENE OMSCHRIJVING

Draadnaadlasapparaten met de mogelijkheid tot lassen van kerndraad
zonder gas of met gas voor het lassen van staal, roestvrijstaal en
aluminium.

1. TECHNISCHE INFORM ATIE  OVER HET L AS APP AR AAT

Voor de exploitatie van het lassen optreden sull'interruttore algemene ON
/ OFF (1).
De intensiteit van de lasstroom wordt uitgang is instelbaar door middel
van twee schakelaars (2).
De snelheid van de draad wordt aangepast door de knop van de variatie
van de snelheid (3). Drie rode LED's weergeven van het niveau van de
snelheid (4).
De lasser is uitgerust met een thermische beveiliging apparaat dat
automatisch wordt de levering van lasstroom wordt wanneer zij tot hoge
temperaturen, in welk geval u een licht geel (5). W anneer de temperatuur
voldoende is verlaagd en het niveau bereikt dat dat de goede werking
van de lasser, het gele lampj e gaat uit. Het apparaat wordt gevoed
automatisch en u kunt hervatten lassen.

2. HET  APPAR AAT INST ALLEREN
2.1. HET APP AR AAT OP HET STROOMNET AANSLUITEN

Het apparaat wordt geleverd met een eigen voedingkabel die niet mag
worden verlengd; indien dit toch noodzakelijk is, dient men een kabel met
dezelfde diameter te gebruiken als de kabel die bij het apparaat hoort.
Voordat u de stekker van het lasapparaat in het stopcontact steekt, dient
u te controleren of de spanning van het stroomnet dezelfde is als de
spanning van het apparaat en of het vermogen volstaat om het apparaat
bij volle belasting te voeden; controleer ook of de voedingleiding correct
is geaard.

De voedingspanning

Bedraagt de voedingspanning 230 V.

2.2. HET  APP AR AAT  AARDEN (VOOR  MODELLEN DIE)

De gascilinder moet worden geplaatst in de deur-cilinder in de
achterzijde van de machine die op het platform. In aansluiting op de tank
om te controleren of alle aanvallen zijn erg strak.

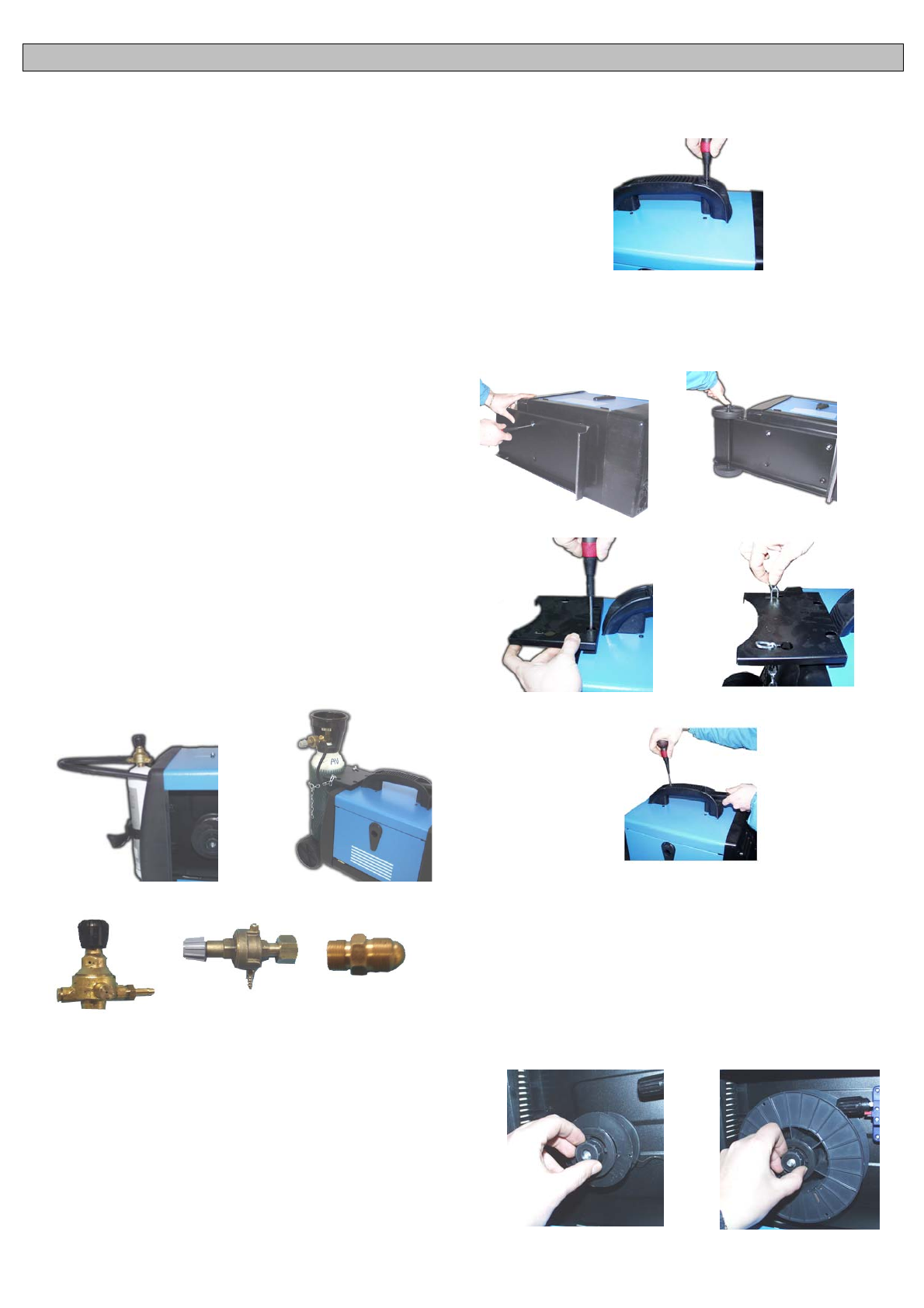

Plaats de fles uit 1kg. gas (optioneel) op de achterkant van de machine
in de plaats en draai de riemen inbegrepen (fig. 1). Als de machine is
uitgerust met een gasfles uit 5Kg. (Optioneel), na de montage van de kit
wielen plaats de cilinder op de steun en draai de keten (Fig.2).
Als je gebruik maakt van de CO2-uitstoot, moet u mogelijk een adapter.
Vraag uw dealer.


Fig. 1

Fig. 2

Regelen 1 Kg

Regelen 5 Kg

Adapter CO2

2.3. HET  APP AR AAT  AARDEN

De machine wordt geleverd met een aardingskabel met een aardklem.
Controleer of het contact tussen de klem en het te lassen voorwerp
perfect is. Reinig de contacten zodat er geen vet, roest of ander e
onzuiverheden op blijven zitten. Een contact dat niet perfect is,
vermindert de lascapaciteit en kan dus een onbevredigend lasresultaat
tot gevolg hebben. Het uiteinde van de aardklem moet in de uitgang van
de positieve pool (+) worden gestoken voor het lassen zonder gas; voor
lassen met gas moet deze in de uitgang van de negatieve pool (-)
worden gestoken.

2.4. H ANDLE  VERGADERING

De montage van de hendel zoals afgebeeld met behulp van de
schroeven.

2.5. MONT AGE V AN  HET WIEL-KIT (OPTIONEEL)

Sommige modellen zijn uitgerust met een wiel-kit bestaat uit:
ondersteuning mond, vloer, as, portabombola, ketting attachments,
sleept handvat, 2 wielen en twee plastic dopj es of vergrendeling
coppiglie. Volg de onderstaande schema voor de montage-kit.


Voor de montage van wielen volg de volgende instructies:
1. Geef de as in de gaten op de bodem achterzijde van het lichaam.
2. Bevestig de wielen all'assale.
3. Blokkeer de wielen met de coppiglie of met caps lock.
4. Bevestig de voorste steun met de bijgeleverde schroeven parker
datum.
5. Zet de hendel van schroeven op de uitbreiding vaste greep op het
forum.

3. DE DRAADSPOEL EN DE LASTOORTS MONTEREN
3.1. DE SPOEL MONTEREN

De machines kunnen worden gebruikt onverschillig rollen ø100 en ø200.
De cilinder heeft een koppeling, om zo de draad rijden.

ø100

ø200
