PORTUGUÊSE

DESCRIÇÃO GER AL

Soldadoras de fio contínuo com possibilidade de soldar fio animado sem
gás oucom gás para a soldadura de aço, inox e alumínio.

1. INFORM AÇÕES TÉCNICAS D A MÁQUIN A DE SOLD AR

Para ligar a máquina de solda agir na chave geral (1).
A intensidade da corrente de soldagem distribuída é regulável com dois
interruptores ou por meio de oito definições interruptor rotativo (2).
O fio velocidade regulamentação ocorre através do manípulo do encoder
(3). Three leds vermelhos mostram a velocidade real (4).
A máquina está equipada com uma protecção térmica de sobrecarga,
que irá interromper automaticamente a soldadura actual sobre atingindo
temperaturas excessivas, em que instância uma luz amarela piloto vai
ligar (5). Uma vez que a temperatura tenha diminuído para um nível
suficientemente baixo para permitir a soldagem, a luz amarela irá
alternar própria desligado e novamente a máquina está pronta para uso.


2. INSTALAÇÃO
2.1. CONEXÃO ELÉTRIC A

A máquina de soldadura é cabida com um cabo preliminar apropriado
que nós o recomendem os fortemente não estendamos: se é necessário
a estender, use um cabo que tem a mesma seção do cabo preliminar.
Antes de conetar a máquina à tomada, certific de sua tensão de fonte
sej a como a tensão da máquina e que o poder furneshed é suficiente
para alimentar a máquina da carga máxima. Certifique-se de que a
planta elétrica está fornecida com uma suficiente conexão de terra.

Tensão de fonte

A tensão de fonte é de 230V.


2.2. CONEXÃO DO GÁS (PAR A OS MODELOS PREVISTOS)

A garrafa de gás deve ser coloc na plataforma apropriada fornecida na
parte traseira da máquina de soldadura e fixada com a corrente de
retenção fornecida, ou em caso dos modelos restantes, deve ser coloc
na plataforma. Verific que todas as conexões são bem fechados.

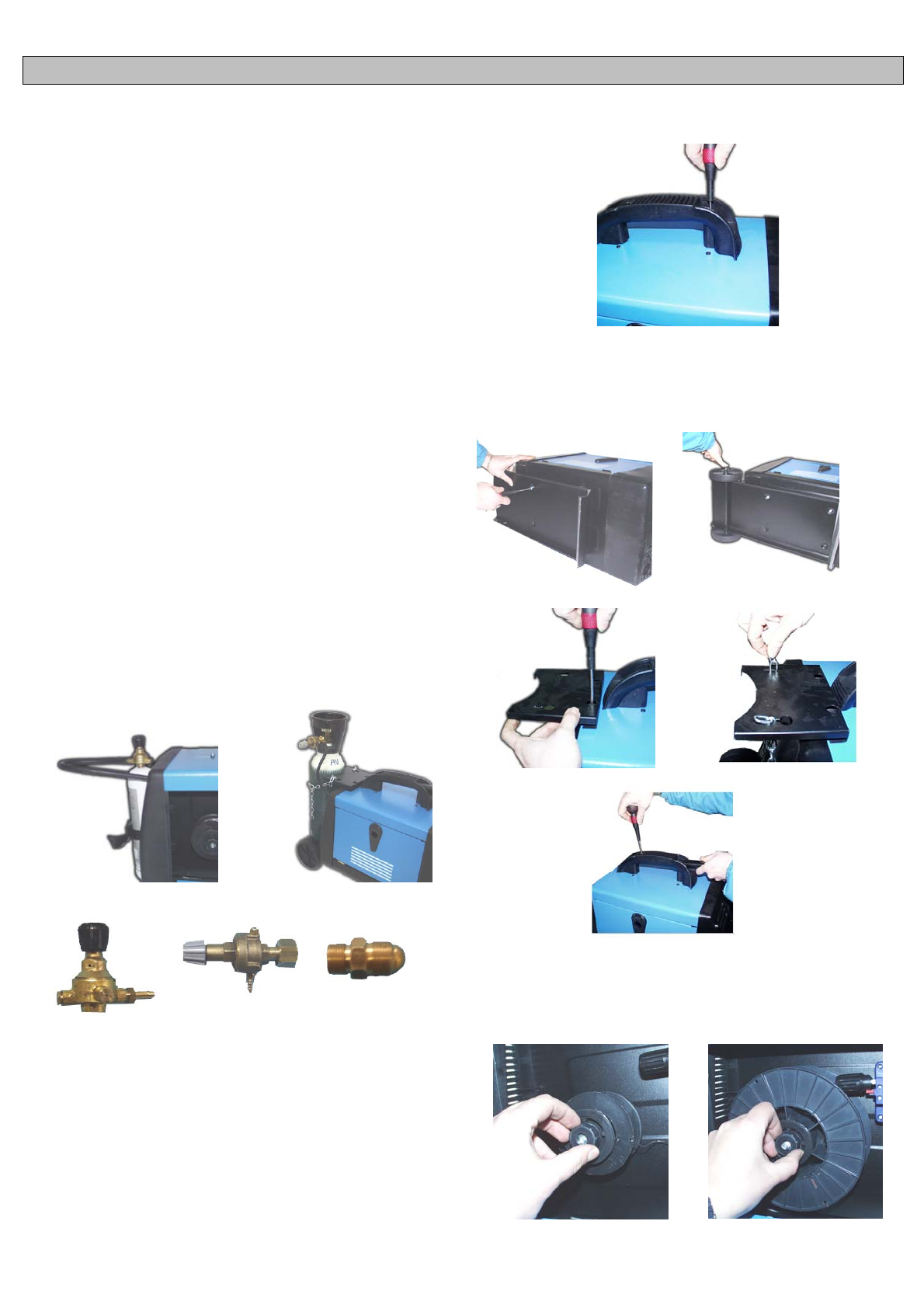

Colocar a garrafa de 1 kg. gás (opcional) na parte de trás do aparelho no
lugar e aperte o precintas incluído (Fig.1). Se a máquina está equipada
com um cilindro de gás a partir de 5 kg. (Opcional), após a montagem do
kit rodas colocar o cilindro no suporte e aperte a cadeia (Fig.2).
Se você usar o CO

2

, pode ser necessário um adaptador. Pergunte ao

seu revendedor.


Fig. 1

Fig. 2

Regular 1 Kg

Regular 5 Kg

Adaptador CO

2

2.3. CONEXÃO DE TERR A

Uma adequada terra cabo ligado a um grampo é fornecido com a
máquina de solda. A terra grampo deverá ser anexada à peça em si. A
ligação deve ser muito bom, sempre que feitos, como um pobre ou suj os
ligação irá produzir difícil soldagem condições e poderia resultar em um
mau solda. Para o processo de solda sem gás, o terminal do cabo deve
ser ligado ao positivo (+) estabelecimentos, pelo contrário, deve ser
conectado em negativo (-) para o gás soldagem.

2.4. M ANUSE AR  MONTAGEM

Montando o cabo como mostrado utilizando os parafusos.


2.5. ROD A  KIT DE MONT AGEM (OPCIONAL)

Alguns modelos estão equipados com um kit composto roda: apoio pé,
andar, eixo, portabombola, cadeia anexos, arrastar alça de 2 rodas e
duas tampas plásticas ou travamento coppiglie. Siga o diagrama abaixo
para montagem kit.


3. SPOOL FIO E TORCH INSTALAÇÃO
3.1. C ARRETÉIS INSTALAÇÃO

Os modelos enlatam indiferente o mounth os carretéis ø100 e ø200. O
cubo é predisposed com uma embreagem a fim manter sempre o fio
duro.


ø

100

ø

200
