DEUTSCH

ALLGEMEINE BESCHREIBUNG

SCHUTZGASSCHW EIßANLAGEN FÜR DAS VESCHW EIßEN VON
FÜLLDRAHTOHNE GAS UND VON STAHL, EDELSTAHL UND
ALUMINIUM MIT SCHUTZGAS.

1. TECHNISCHE INFORM ATIONEN  BEZÜGLICH DER
SCHWEIßMASCHINE

Die Schweißmaschine wird mit dem Hauptschalter eingeschaltet (1).
Die Stärke des bereitgestellten Schweißstromes ist mit Hilfe zwei
W echselschalter (2).
Die Drahtgeschwindigkeit reguliert man mittels einem Encoder (3). Drei
rote Leds zeigen die gängige Geschwindigkeit an (4).
Das Schweißgerät ist mit einer Thermoschutzeinrichtung ausgerüstet, die
den Schweißstromzufluß automatisch unterbricht, sobald eine höher e
Temperatur erreicht wird (5). In diesem Fall leuchtet ein gelbes W arnlicht
auf. Sobald die Temperatur wieder auf einen für den Betrieb geeigneten
W ert absinkt, schaltet das W arnlicht aus. Der Stromzufluß wird
automatisch wiederaufgenommen und das Schweißgerät ist wieder
betriebsbereit.

2. INSTALLATION
2.1. ELEKTRISCHE VERBINDUNGEN

Die Schweißmaschine hat ein eigenes bestimmtes Speisekabel, das lang
genug ist, um nicht verlängert werden zu müssen. Sofern jedoch eine
weitreichendere Verbindung benötigt wird, ist es unbedingt erforderlich ,
ein Verlängerungskabel zu benutzen, das dem der Schweißmaschine
gleich ist.
Bevor die Schweißmaschine an eine Steckdose angeschlossen wird,
muß überprüft werden, ob die Spannung der der Schweißmaschine
gleich ist und ob die Leistungsabgabe ausreichend für eine Vollast des
Gerätes ist. Außerdem ist es unbedingt nötig festzustellen, ob die
Speiseanlage mit einem ausreichenden Erdungssystem ausgestattet ist.

Zuführungspannung

Ist die Speisespannung 230 V.

2.2.  VERBINDUNG  AN DIE G ASFLASCHE (BEI  DEN MODELLEN WO
DAS VORGESEHEN IST)

Die Gasflasche muß in den entsprechenden Raum auf der Hinterseite
des Geräts gesetzt werden, oder bei den anderen Modellen, auf der
entsprechenden Plattform. Vergewissern Sie sich, daß sämtliche
Gasanschlüsse fest versiegelt sind.

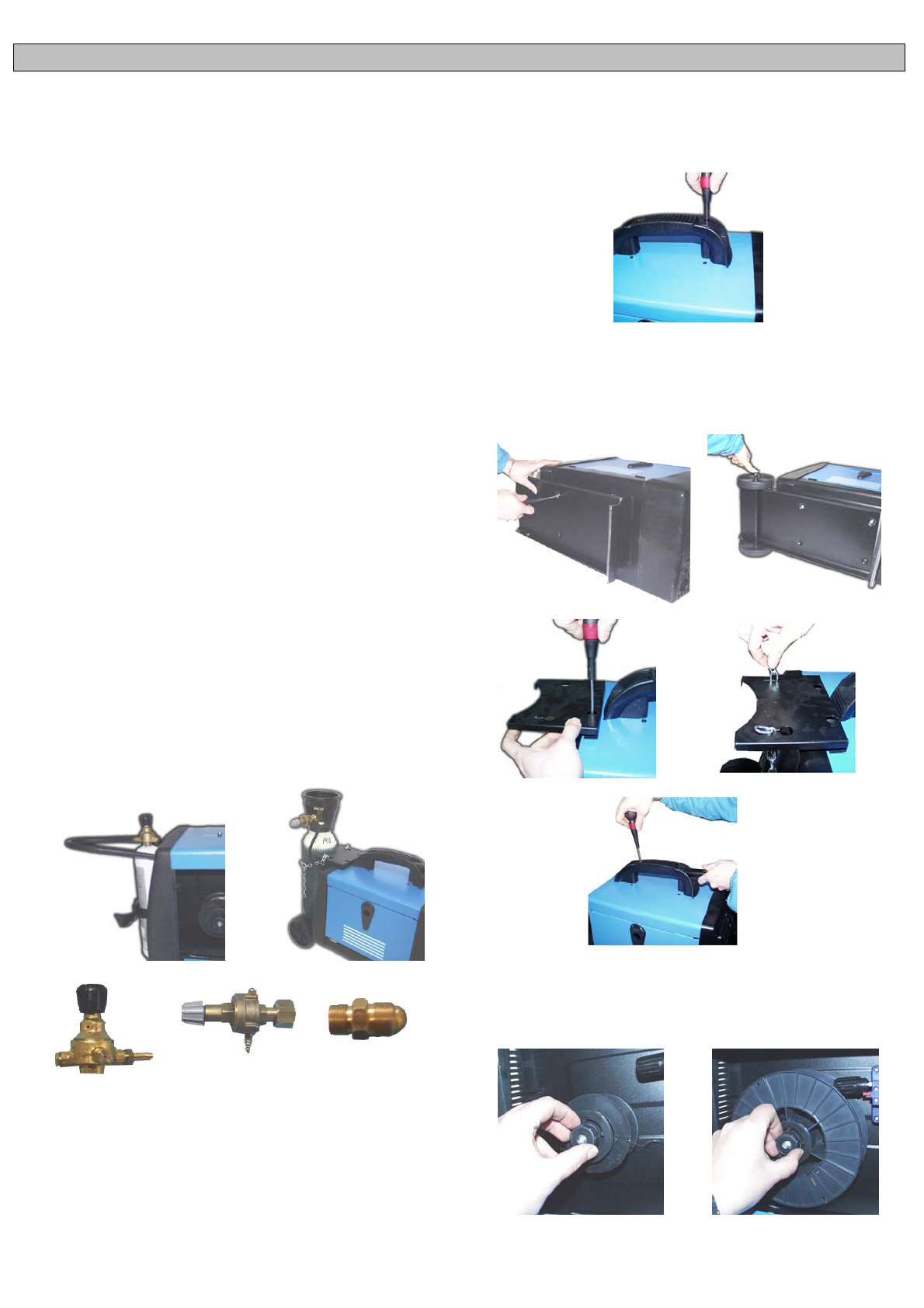

Die 1kg Gasflasche (OPTIONAL) auf der Rückseite der Maschine in dem
vorgesehenen Gestell positionieren und mit dem beigelegten Gurt
anziehen (Fig.1). Falls die Maschine mit einer 5kg Gasflasche
ausgerüstet ist (Optional), muss man, nachdem der Räder - Satz montiert
wurde, die Gasflasche auf der Halterung positionieren und mit der Kett e
anziehen. (Fig.2) Falls Sie das CO

2

 gebrauchen, ist es möglich, dass Sie

einen Adapter brauchen. Fragen Sie Ihren Detailverkäufer.


Fig. 1

Fig. 2

Regler 1 kg.

Regler 5 kg.

Adapter CO2

2.3. ERDVERBINDUNG

Die Schweißmaschine wird schon mit einem geeigneten Erdungskabel,
das mit einer Zange verbunden ist, geliefert. Achten Sie darauf, daß die
Zange einen leistungsfähigen Kontakt mit dem zu schweißenden Teil hat.
Die Kontakte müssen von Schmierfett, Rost und Verschmutzungen
gereinigt und geschützt werden. Ein nicht leistungsfähiger Kontakt
vermindert die Schweißkapazität und somit wird das Ergebnis der
erfolgten Schweißung nicht perfekt sein. Das Ende der Erdzange wird im
Fall von Ohne-Gas Schweissung in den Ausgang des positiven Pols (+)

eingeführt. Im Gegenteil wird es in den Ausgang des negativen Pols (-)
eingeführt für Gasschweissungen.

2.4. MONT AGE DES H ANDGRIFFES

Den Handgriff montieren wie in Fig. ersichtlich, indem man die
beigelegten Schrauben verwendet.

2.5. MONTAGE DES R AEDERSATZES (OPTION AL)

Einige Modelle sind mit einem Rädersatz ausgerüstet, welches folgendes
enthält: Stützfuß,
Schienenwagen, Achse, Flaschenhalter, Fixierketten, Traggriff, 2
Plastikräder und zwei
Blockadenstöpsel. Das folgende Schema für die Montage befolgen.

3. EINBAU  DER DRAHTSPULE UND  DES SCHL AUCHPAKETS
3.1. EINBAU DER DR AHTSPULE

Die Maschinen können sowohl Spulen mit ø100 als auch ø200
montieren. Die Nabe ist voreingestellt, um den Draht immer steif zu
halten.

ø100

ø200
