· Agujeración del pedazo

Puede ser causado por el mivimiento demasiado lento de la antorcha,
corriente demasiado elevada o no correcta alimentación del hilo.

· Fuerte salpicadura y porosidad

Puede ser causado por una distancia excesiva del piquito guia gas del
pedazo, suciedad sobre los pedazos o bien escaso fluj o de gas. Hay que
verificar los dos parametros, recordando que el gas no debe de ser
inferior a 7-8 litros/ min. y que la corriente de soldadura tiene que ser
apropriada al diametro del hilo que se está utilizando. Es preferible tener
un reductor de presión de entrada y de salida. En el manómetro de
salida es posible leer tambien la cantidad expresa en litros.

· Inestabilidad del arco

Puede ser causado por tensión insuficiente, avance del hilo en form a
irregular, gas de protección insuficiente.


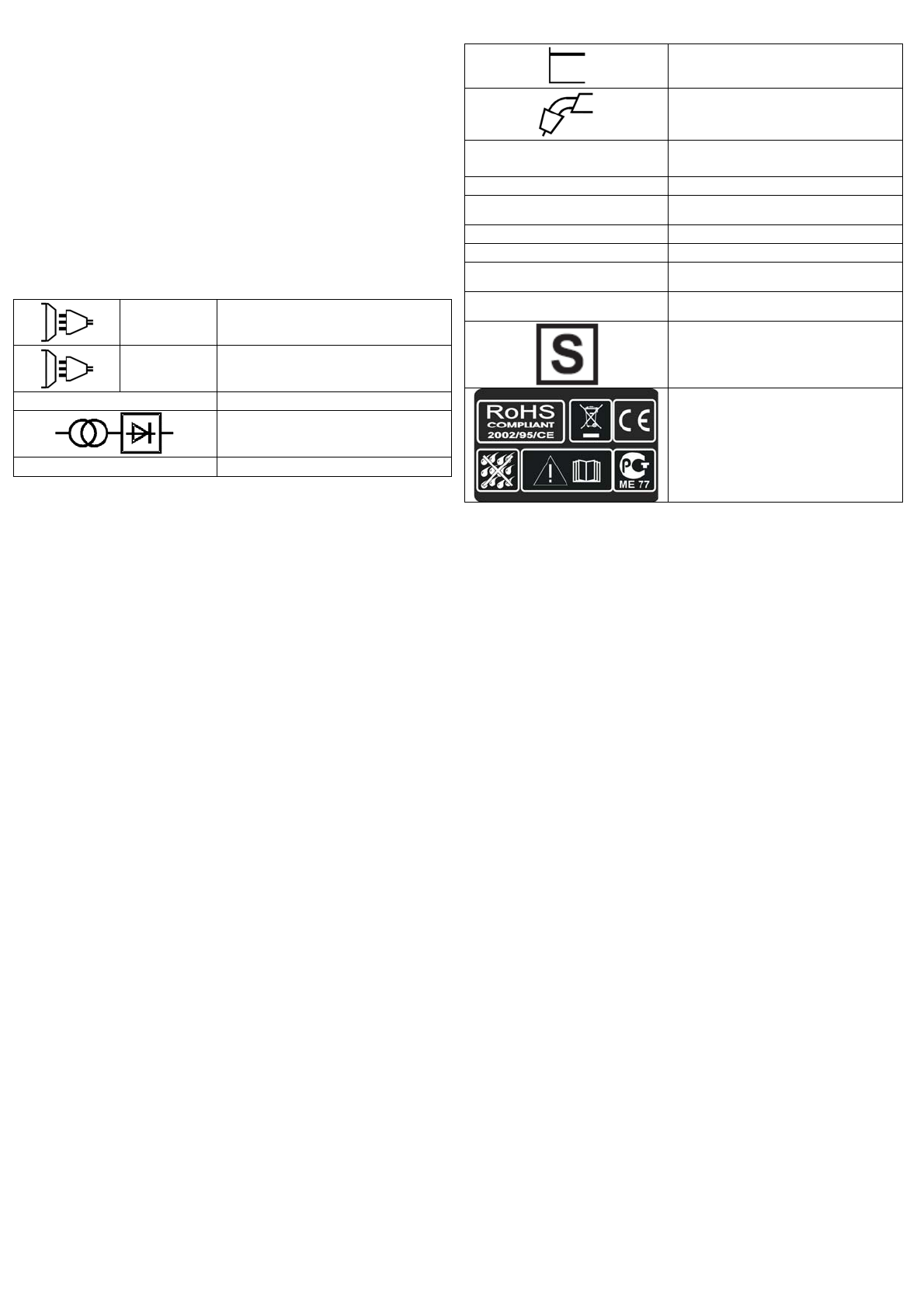

SIGNIFIC ADO DE LOS ESCRITOS Y DE LOS SIMBOLOS

1 ~

Tensión alterna monof ásica

3 ~

Tensión alterna trif ásica

U

0

 … (V)

Tensión máxima en vacío

Transformador-rectificador

EN 60974-1

Norma de la ref erencia

Característica constante

Soldadura a hilo MIG - MAG

U

1

 … (V/Hz)

Tensión alterna y frecuencia de
alimentación de la soldadora

I

2

 … (A)

Corriente de soldadura

I

1 max

    (A)

Corriente máxima absorbida por la
soldado-ra

I

1 eff

 … (A)

Corriente ef ectiva de alimentación

X

Relación de intermitencia

IP21

Sigla que define el grado de protección
del aparato

H

Clase de aislamiento del
transf ormador.

Soldadora adecuada para su uso en
ambiente con riesgo  aumentado de
descargas eléctricas

Símbolos ref eridos  a normas de
seguridad

BUSQEDA DEL DECOMPUESTO

DAÑO

El hilo no avanza cuando la rueda motriz
gira










Alimentación del hilo disparado o
intermittente




Arco apagado





Cordones de soldatura porosos


La maquina cesa improvisamente de
functionar despues de un uso prolungado

RAZ ONES

1)  Sucio sobre la punta del inyctor guiahilo


2)  La fricción del aspa desenvolvedor es

excesiva


3) Antorcha defectuosa

4)  Inyector de contacto defectuoso

1)  Quemaduras en el inyector de contacto

2)  Sucio en el surco de la rueda motriz

3)  Surco en la rueda motriz gastado.

1)  Mai contacto entre pinza de masa y

pedazo


2)  Corto  circuito entre inyector  de

contacto y tubo guia gas


1)  Falda del escudo de gas causado por

incrustaciones en el inyector guiagas

2)  Distancia y inclinacion equivocadá de la

antorcha



3)  Demosido poco gas

4)  Pedazos humedos de aire caliente o

otro medio


5)  Pedazos con mucho oxido

La maquina està recalentada por un uso
excessivo y la protección termica intervino

REMEDIOS

Sopiar con aire comprimido o cambiae el
inyector

Reducir


Controlar vaina guia hilo

Sustituirlo



Sustituirlo

Limpiarlo

Sustituirlo

Apretar la pinza y controlar las conexiones


Limpiar o  bien  sustituir inyector de
contacto y inyector guia gas

Limpias las incrustaciones


La distancia entre la antorcha y el pedazo
tiene que ser de  5 – 10  mm; la inclinación
no menos de 60° con respecto al pedazo

Aumentar la cantidad

Secar con una pistola


Limar los pedazos del oxido

Dejar enfriar la maquina por almenos 20 –
30 minutos
