ESPAÑOL

DESCRIPCIONES GENER ALES

Soldadura de hilo continuo para utilización con alambre especial sin gas
y solda-dura de hierro, acero inox y aluminio con gas.

1. INFORM ACIONES TECNIC AS SOBRE EL GRUPO DE SOLDAR

Para encender la soldadora usar el interruptor general (1).
La intensidad de la corriente de soldadura distribuida se puede regular
continuamente por medio de dos desviadores (2).
La velocidad del hilo se regula mediante el “encoder” (3). Tres led,s
mostran la velocidad en el momento (4).
La maquina esta equipada con un dispositivo de protección termica que
interrumpe automaticamente la erogación de la corriente de soldadura
cuando se alcanzan a temperaturas elevadas. En este caso se activa un
indicador luminoso amarilli (5). Cuando la temperatura se baja asta el
nivel que permite un correcto funcionamiento, la maquina es
nuevam ente lista para soldar y se puede empezar a trabaj ar.

2. INSTALACIÓN
2.1. CONEXIÓN ELÉCTRICA

La maquina està equipada de un cable de alimentación adecuado que
no tendria que ser prolungado, pero, en el caso que sea necesario, usar
un cable igual al de la maquina.
Antes de conectar la maquina al enchufe de corriente, cerciorarse que el
voltaj e sea igual a aquel de la maquina y que la potencia erogada sea
suficiente para alimentar la maquina a plena carga; cerciorarse también
que la instalación de la alimentación esté provisto de un adecuado
sistema de descarga en la tierra.

Tension de red

La tensión de alimentación es 230V.

2.2. CONEXIÓN DEL G AS (P AR A LOS MODELOS QUE ASÍ LOS
PREVÉN)

La bombona de gas tiene que ser colocada en el expreso vano porta-
bombona que se encuentra en la parte posterior de la maquina. Colocar
la bombona sobre la adecuada plataforma en la parte posterior. Verificar
que todas las conexiones con la bombona esten bien cerradas.

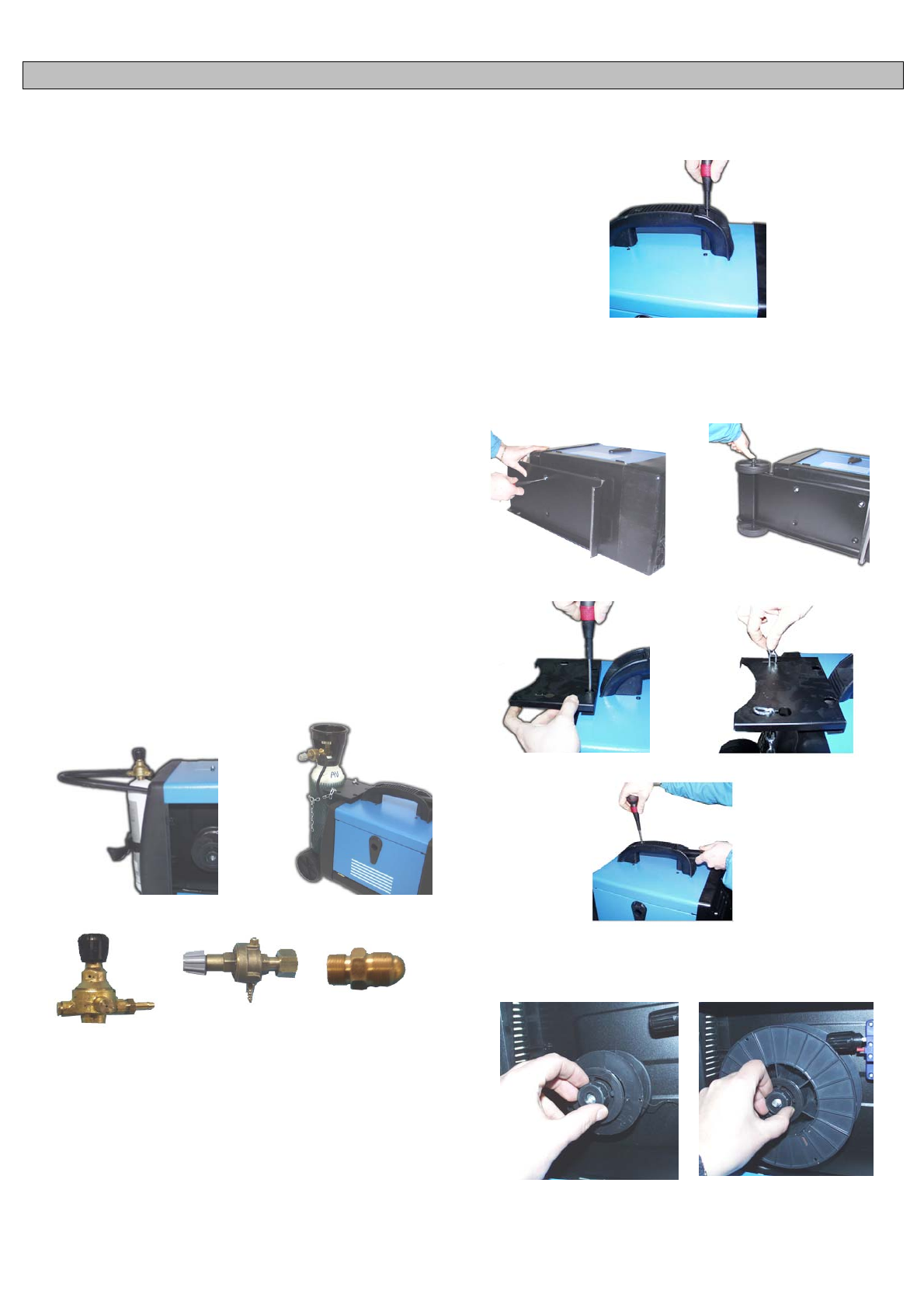

Posicionar la botella de 1Kg de gas (opciòn) en la parte atrasera de el
equipo en su proprio sitio y serrar con el cinturon entregado con el
equipo (fig. 1).Si el equipo es equipada con la botella de 5 Kg (opciòn),
después haber montado el kit ruedas  posicionar la botella de gas en su
soporte y serrar con la cadena (fig. 2).
Si el gas usado es CO

2

, es posible que se necessite de su adaptador. S e

puede pedir al revendedor.

Fig. 1

Fig. 2

Reductor 1 Kg

Reductor 5 Kg

Adaptador CO

2

2.3. CONEXIÓN DE L A M AS A

La maquina está equipada de un oportuno cable de masa conectado a
una pinza. Verificar que el contacto entre la pinza y el pedazo par a
soldar sea optimal. Limpiar bien en modo que no hay grasa, oxido o
impureza. Un contacto no optimal reduce la capacidad para soldar y
causa una soldadura no perfecta. El terminal de la pinza masa tiene que
ser insertado en la salida polo positivo segnalado con (+) para soldar con
el systema no gas; tiene que ser insertado, en vez, en la salida polo
negativo, segnalada con (-)  para soldar con el systema MIG/MAG con
gas.

2.4. MONTAJE M ANIJA

Montar la manij a segun la fig. usando los tornillos entregados con el
equipo.


2.5. MONTAJE KIT RUED AS (OPCION)

Unos modelos son entregados con kit ruedas comprendente:- pequeño
pie de apoyo, ej e ,portabotella de gas, cadena para fij ar la botella de
gas, manij a de arrastre,2 ruedas de plastico y dos tapones para fijarlas.
Seguie el esquem siguiente para montar el kit.


3. MONTAJE BOBIN A HILO Y ANTORCHA
3.1. MONTAJE BOBIN A

El equipo puede montar sea bobinas ø100 y sea ø 200. El ej e mantiene
el hilo en tension.

ø

100

ø

200
