Montáž



Před každou prací na elektronářadí vytáhněte zástrčku
ze zásuvky.

Přídavná rukojeť



Používejte Vaše elektronářadí pouze s přídavnou ruko-
jetí 5.

Přídavnou rukojeť

5

 našroubujte do závitu

4

 na hlavě převo-

dovky.

Výměna nástroje (viz obr. A)

Do nástrojového držáku

1

 lze přímo nasadit vrtací nástroje s

kuželem Morse MK3. Pro vrtáky s kuželem Morse MK2 použij-
te redukční pouzdro

10

.

Dbejte přitom na to, aby kuželový čep Morse a kuželový otvor
Morse byly bez tuku.

Nasazení vrtacích nástrojů s válcovou stopkou je možné s po-
mocí vrtacího sklíčidla s ozubeným věncem

12

. K tomu na-

šroubujte kuželový trn

11

 na vrtací sklíčidlo s ozubeným věn-

cem

12

 a kuželový trn s redukčním pouzdrem

10

 nastrčte do

nástrojového držáku

1

.



Při nasazování kužele Morse resp. kuželového trnu ne-
používejte žádné násilí.

To může vést k poškozením ná-

strojového držáku a nasazeného nástroje.

Nastrčte vyrážecí klín

9

 do otvoru

2

 tak, aby zaoblená strana

ukazovala k přídavné rukojeti

5

.

Nelze-li vyrážecí klín

9

 prostrčit skrz hnací vřeteno, pootočte

trochu nasazovací nástroj.
Vyrážecí klín

9

 zatlačte ve směru k přídavné rukojeti

5

 a nasa-

zovací nástroj uvolněte z nástrojového držáku.

Odsávání prachu/třísek



Prach materiálů jako olovoobsahující nátěry, některé dru-
hy dřeva, minerálů a kovu mohou být zdraví škodlivé. Kon-
takt s prachem nebo vdechnutí mohou vyvolat alergické re-
akce a/nebo onemocnění dýchacích cest obsluhy nebo v
blízkosti se nacházejících osob.
Určitý prach jako dubový nebo bukový prach je pokládán
za karcinogenní, zvláště ve spojení s přídavnými látkami
pro ošetření dřeva (chromát, ochranné prostředky na dře-
vo). Materiál obsahující azbest smějí opracovávat pouze
specialisté.
– Pečujte o dobré větrání pracovního prostoru.
– Je doporučeno nosit ochrannou dýchací masku s třídou

filtru P2.

Dbejte ve Vaší zemi platných předpisů pro opracovávané ma-
teriály.



Vyvarujte se usazenin prachu na pracovišti.

Prach se

může lehce vznítit.

Provoz

Uvedení do provozu



Dbejte síťového napětí! Napětí zdroje proudu musí sou-
hlasit s údaji na typovém štítku elektronářadí. Elektro-
nářadí označené 230 V smí být provozováno i na 220 V.

Mechanická volba převodu



Přepínač volby převodu 3 ovládejte jen za klidového
stavu elektronářadí.

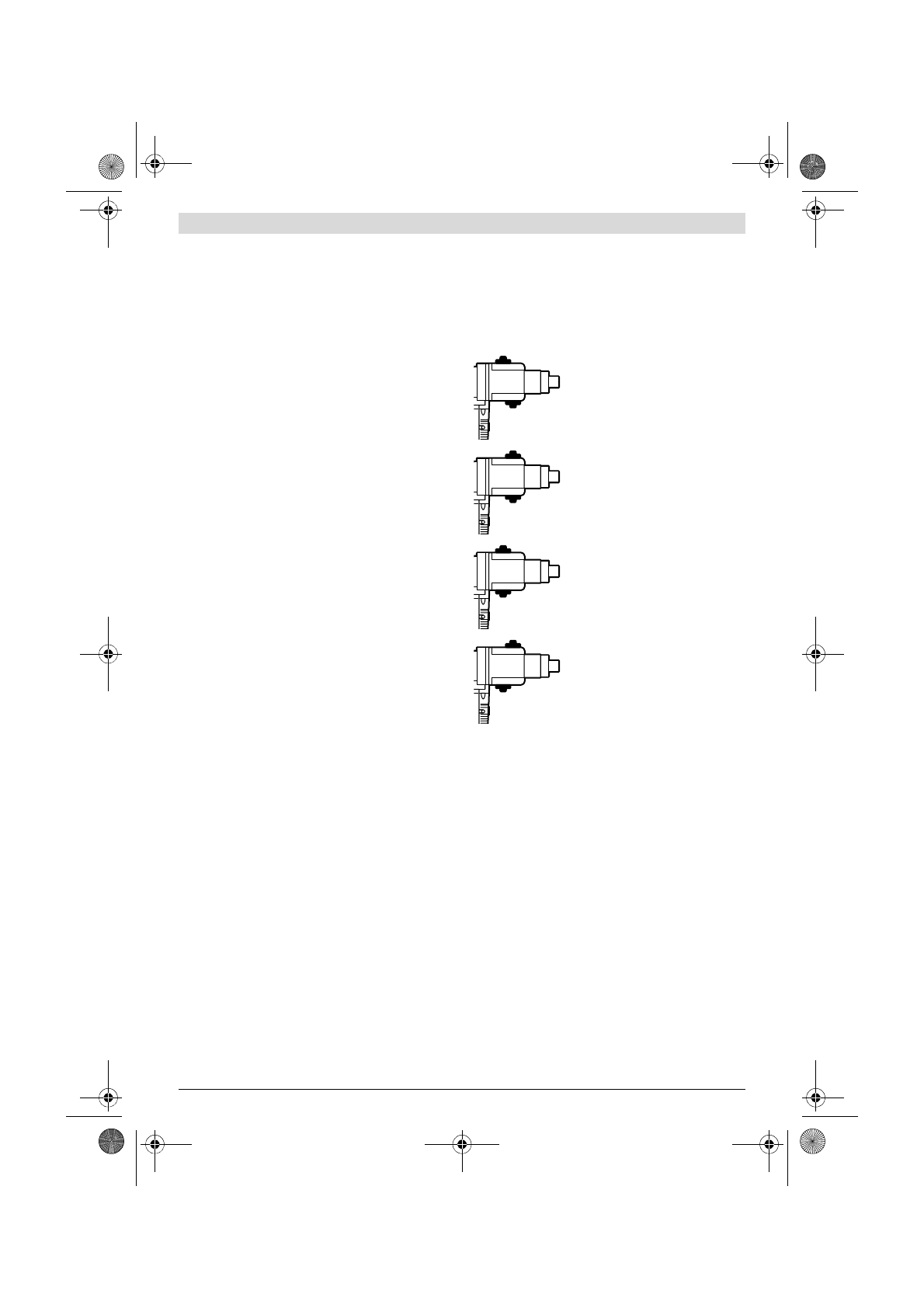

Pomocí přepínače volby převodu

3

 lze předvolit 4 oblasti po-

čtu otáček. Stlačte přepínač volby převodu

3

 dolů, posuňte jej

podle schématu řazení a nechte jej v příslušné koncové poloze
zaskočit.

Nelze-li přepínač volby převodu

3

 posunout až na doraz, poo-

točte trochu hnací vřeteno s vrtákem.

Zapnutí – vypnutí

K

uvedení

 elektronářadí

do provozu

 stlačte spínač

7

 a podrž-

te jej stlačený.

K

aretaci

 stlačeného spínače

7

 stlačte aretační tlačítko

6

.

K

vypnutí

 elektronářadí spínač

7

 uvolněte popř. je-li aretač-

ním tlačítkem

6

 zaaretován, spínač

7

 krátce stlačte a potom

jej uvolněte.

Aby se šetřila energie, zapínejte elektronářadí jen pokud jej
používáte.

Pracovní pokyny

Pro chlazení a mazání používejte vrtací emulzi nebo řezný olej,
abyste zabránili přehřátí nebo sevření vrtáku.

U průměrů vrtání > 10 mm předvrtávejte s malým průměrem
vrtání. Tím můžete snížit přitlačovací tlak a elektronářadí bu-
de méně zatížené.

Při vrtání do kovu použijte pouze bezvadné, naostřené vrtáky
HSS (HSS = vysokovýkonná rychlořezná ocel). Odpovídající
kvalitu zaručuje program příslušenství Bosch.

Stupeň I:

Nízká oblast počtu otáček; pro práce s
velkým průměrem vrtání.

Stupeň II:

Střední oblast počtu otáček.

Stupeň III:

Střední oblast počtu otáček.

Stupeň IV:

Vysoká oblast počtu otáček; pro práce
s malým průměrem vrtání.
