112

 | Srpski

1 609 92A 0NC | (19.5.14)

Bosch Power Tools

Izjava o usaglašenosti

Izjavljujemo pod punom krivičnom i materijalnom odgovorno-
sti da pod „Tehnički podaci“ opisani proizvod odgovara svim
dotičnim odredbama instrukcije 2011/65/EU, 2014/30/EU,
2006/42/EC uključujući njene izmene i da je u skladu sa
sledećim normama: EN 60745-1, EN 60745-2-1.

Tehnička dokumentacija (2006/42/EC) kod:
Robert Bosch GmbH, PT/ETM9,
70764 Leinfelden-Echterdingen, GERMANY

Robert Bosch GmbH, Power Tools Division
70764 Leinfelden-Echterdingen, GERMANY
09.04.2014

Montaža



Izvucite pre svih radova na električnom alatu mrežni
utikač iz utičnice.

Dodatna drška



Upotrebljavajte Vaš električni alat samo sa dodatnom
drškom 5.

Uvrnite dodatnu dršku

5

 u navoj

4

 na glavi prenosnika.

Promena alata (pogledajte sliku A)

U stezač alata

1

 mogu se direktno umetnuti alati za bušenje sa

Morse konusom MK3. Za burgije sa Morse konusom MK2
koristite redukcionu čauru

10

.

Kod toga pazite da unutrašnji i spoljni Morse konus budu bez
masnoća.

Primena alata za bušenje sa cilindričnom drškom moguća je
sa steznom glavom sa zupčastim vencem

12

. U tu svrhu

navrnite konusni trn

11

 na steznu glavu sa zupčastim vencem

12

 i utaknite konusni trn sa redukcionom čaurom

10

 u stezač

alata

1

.



Ne primenjujte snagu pri upotrebi Morse konusa
odnosno konusnog graničnog merila.

Ovo može uticati

na oštećenja prihvata za alat i upotrebljenog alata.

Utaknite klin za izbijanje

9

 u otvor

2

, tako da je zaobljena

strana okrenuta prema dodatnoj ručki

5

.

Ukoliko se klin za izbijanje

9

 ne može utaknuti kroz pogonsko

vreteno, okrenite malo radni alat.
Pritisnite klin za izbijanje

9

 u smeru dodatne ručke

5

 i

otpustite radni alat iz stezača alata.

Usisavanje prašine/piljevine



Prašine od materijala kao što je premaz koji sadrži olovo,
neke vrste drveta, minerali i metal mogu biti štetni po
zdravlje. Dodir ili udisanje prašine mogu izazvati alergijske
reakcije i/ili oboljenja disajnih puteva radnika ili osoba koje
se nalaze u blizini.

Neke prašine kao od hrasta i bukve važe kao izazivači raka,
posebno u vezi sa dodatnim materijama za obradu drveta
(hromati, zaštitna sredstva za drvo). Materijal koji sadrži
azbest smeju raditi samo stručnjaci.
– Pobrinite se za dobro provetravanje radnog mesta.
– Preporučuje se, da se nosi zaštitna maska za disanje sa

klasom filtera P2.

Obratite pažnju na propise za materijale koje treba obradjivati
u Vašoj zemlji.



Izbegavajte sakupljanje prašine na radnom mestu.

Prašine se mogu lako zapaliti.

Rad

Puštanje u rad



Obratite pažnju na napon mreže! Napon strujnog izvora
mora biti usaglašen sa podacima tipske tablice
električnog alata. Električni alati označeni sa 230 V
mogu da rade i sa 220 V.

Mehaničko biranje brzina



Aktivirajte prekidač za biranje brzina 3 samo u
mirovanju električnog alata.

Sa prekidačem za biranje brzina

3

 možete prethodno izabrati

4 područja broja obrtaja. Pritisnite prekidač za biranje brzina

3

 nadole, pomerite ga prema šemi i pustite da uskoči u

potreban krajnji položaj.

Ukoliko se prekidač za biranje brzina

3

 ne može pomeriti do

graničnika, okrenite malo pogonsko vreteno sa burgijom.

Henk Becker
Executive Vice President
Engineering

Helmut Heinzelmann
Head of Product Certification
PT/ETM9

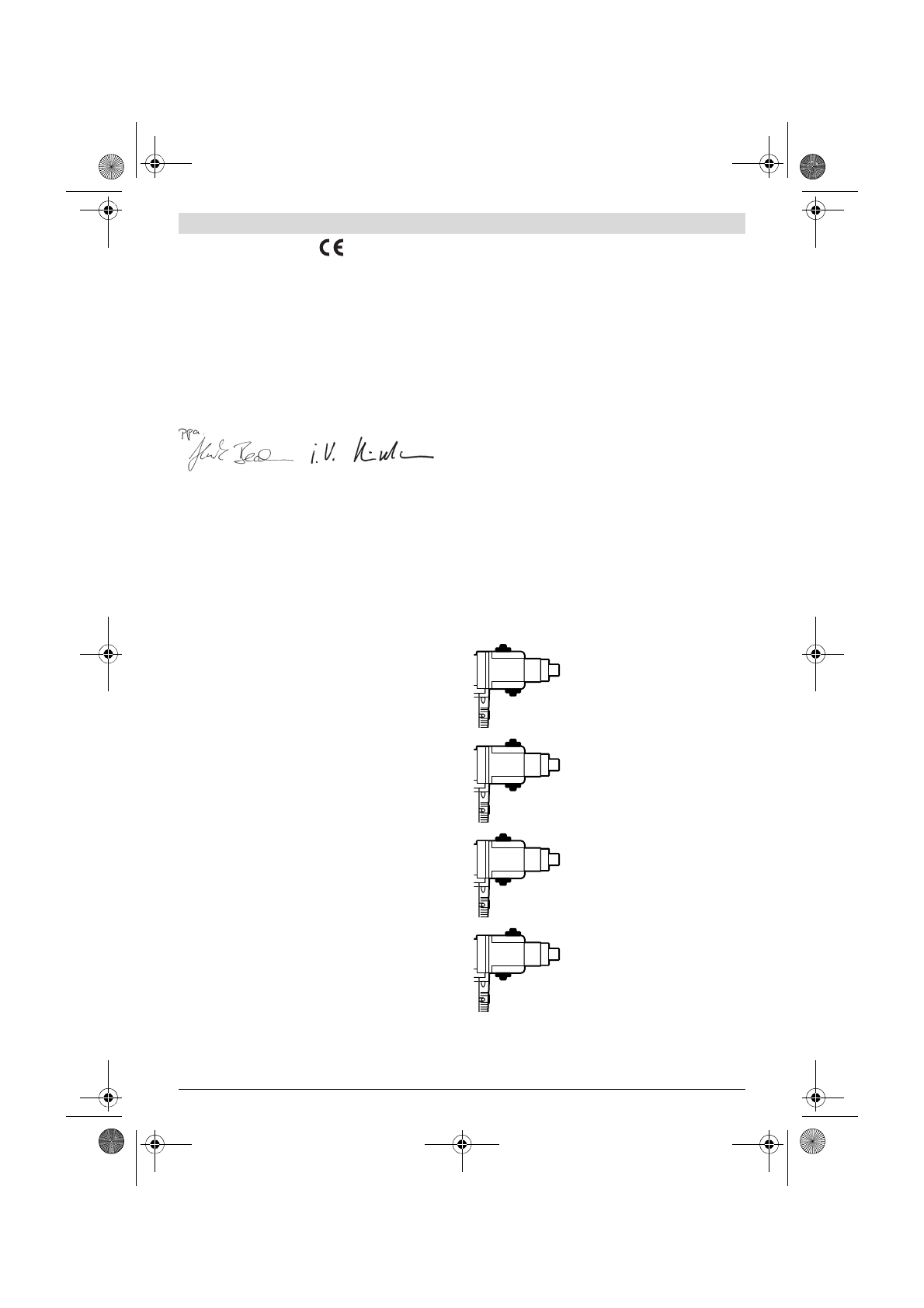

Brzina I:

Niže područje broja obrtaja; za radove
sa velikim prečnicima bušenja.

Brzina II:

Srednje područje broja obrtaja.

Brzina III:

Srednje područje broja obrtaja.

Brzina IV:

Više područje broja obrtaja; za radove
sa malim prečnicima bušenja.
