Punho adicional



Só utilizar a sua ferramenta eléctrica com o punho adi-
cional 5.

Aparafusar o punho adicional

5

 na rosca

4

 da cabeça da en-

grenagem.

Troca de ferramenta (veja figura A)

Na fixação de ferramentas

1

 é possível introduzir directamen-

te brocas com um cone Morse MK3. Para brocas com um cone
Morse MK2 deverá ser utilizada uma bucha redutora

10

.

Obser ve que o cone Morse MK2 e o cone Morse esteja livre de
gordura.

A aplicação de ferramentas de perfuração com haste cilíndri-
ca é possível com o mandril de brocas de coroa dentada

12

.

Para isto deverá atarraxar o punção cónico

11

 sobre o man-

dril de coroa dentada

12

 e encaixar o punção cónico junto

com a bucha redutora

10

 na fixação da ferramenta

1

.



Não exercer força ao introduzir o cóne morse ou o pun-
ção cónico.

Isto pode causar danos na fixação da ferra-

menta e na ferramenta introduzida.

Enfiar a cunha

9

 na abertura

2

, de modo que o lado arredon-

dado mostre em direcção do punho adicional

5

.

Se não for possível enfiar a cunha

9

 pelo veio de accionamen-

to, deverá girar um pouco a ferramenta de trabalho.
Premir a cunha

9

 no sentido do punho adicional

5

 e soltar a

ferramenta de trabalho da fixação da ferramenta.

Aspiração de pó/de aparas



Pós de materiais como por exemplo, tintas que contém
chumbo, alguns tipos de madeira, minerais e metais, po-
dem ser nocivos à saúde. O contacto ou a inalação dos pós
pode provocar reações alérgicas e/ou doenças nas vias
respiratórias do utilizador ou das pessoas que se encon-
trem por perto.
Certos pós, como por exemplo pó de carvalho e faia são
considerados como sendo cancerígenos, especialmente
quando juntos com substâncias para o tratamento de ma-
deiras (cromato, preservadores de madeira). Material que
contém asbesto só deve ser processado por pessoal espe-
cializado.
– Assegurar uma boa ventilação do local de trabalho.
– É recomendável usar uma máscara de protecção respi-

ratória com filtro da classe P2.

Observe as directivas para os materiais a serem trabalhados,
vigentes no seu país.



Evite o acúmulo de pó no local de trabalho.

Pós podem

entrar levemente em ignição.

Funcionamento

Colocação em funcionamento



Observar a tensão de rede! A tensão da fonte de corren-
te deve coincidir com a indicada na chapa de identifica-
ção da ferramenta eléctrica. Ferramentas eléctricas
marcadas para 230 V também podem ser operadas
com 220 V.

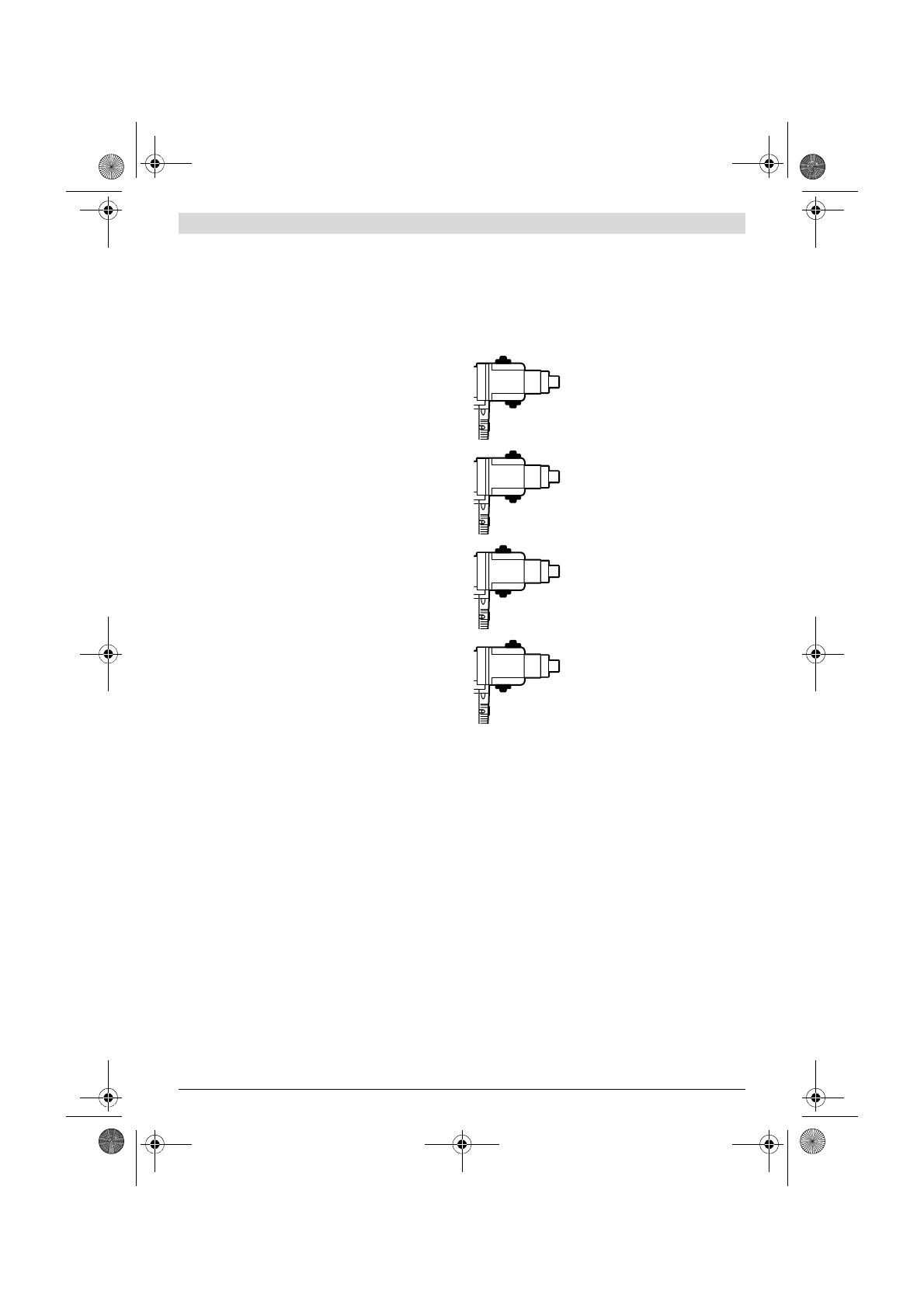

Selecção mecânica de marcha



Só accionar o selector de marcha 3 com a ferramenta
eléctrica parada.

Com o selector de marcha

3

 podem ser seleccionadas 4 ga-

mas de número de rotação. Premir o selector de marcha

3

 pa-

ra baixo e empurrá-lo de acordo com o esquema de comuta-
ções e deixá-lo engatar na respectiva posição final.

Se não for possível deslocar completamente o selector de
marcha

3

, deverá empurrar um pouco o veio de accionamen-

to junto com a broca.

Ligar e desligar

Para a

colocação em funcionamento

 da ferramenta eléctrica

deverá pressionar o interruptor de ligar-desligar

7

 e manter

pressionado.

Para

fixar

 o interruptor de ligar-desligar

7

 deverá premir a te-

cla de fixação

6

.

Para

desligar

 a ferramenta eléctrica, deverá soltar o interrup-

tor de ligar-desligar

7

 ou se estiver travado com a tecla de fi-

xação

6

, deverá pressionar o interruptor de ligar-desligar

7

por instantes e em seguida soltar novamente.

Para poupar energia só deverá ligar a ferramenta eléctrica
quando ela for utilizada.

Indicações de trabalho

Utilizar uma emulsão de perfuração ou um óleo de corte para
a refrigeração e lubrificação, para evitar que a broca seja so-
breaquecida ou que possa emperrar.

Marcha I:

Baixa gama de n° de rotações; para tra-
balhar com grandes diâmetros de per-
furação.

Marcha II:

Média gama de n° de rotações.

Marcha III:

Média gama de n° de rotações.

Marcha IV:

Alta gama de número de rotações; pa-
ra trabalhar com pequeno diâmetro de
perfuração.
