Montaža



Prije svih radova na električnom alatu izvucite mrežni
utikač iz utičnice.

Dodatna ručka



Vaš električni alat koristite samo s dodatnom ručkom
5.

Uvijte dodatnu ručku

5

 u navoj

4

 na glavi prijenosnika.

Zamjena alata (vidjeti sliku A)

U stezač alata

1

 mogu se izravno umetnuti alati za bušenje sa

Morse konusom MK3. Za svrdla sa Morse konusom MK2 kori-
stite redukcijsku čahuru

10

.

Kod toga pazite da unutarnji i vanjski Morse konus budu bez
masnoća.

Primjena alata za bušenje sa cilindričnom drškom moguća je
sa steznom glavom sa zupčastim vijencem

12

. U tu svrhu na-

vrnite konusni trn

11

 na steznu glavu sa zupčastim vijencem

12

 i utaknite konusni trn sa redukcijskom čahurom

10

 u ste-

zač alata

1

.



Kod primjene Morse konusa, odnosno konusnog trna
ne koristite silu.

To može dovesti do oštećenja steznog

alata i korištenog alata.

Utaknite klin za izbijanje

9

 u otvor

2

, tako da je zaobljena stra-

na okrenuta prema dodatnoj ručci

5

.

Ako se klin za izbijanje

9

 ne može utaknuti kroz pogonsko vre-

teno, okrenite malo radni alat.
Pritisnite klin za izbijanje

9

 u smjeru dodatne ručke

5

 i otpusti-

te radni alat iz stezača alata.

Usisavanje prašine/strugotina



Prašina od materijala kao što su premazi sa sadržajem olo-
va, neke vrste drva, mineralnih materijala i metala, može bi-
ti štetna za zdravlje. Dodirivanje ili udisanje prašine može
uzrokovati alergijske reakcije i/ili oboljenja dišnih putova
korisnika električnog alata ili osoba koje se nalaze u blizini.
Određena vrsta prašine, kao što je npr. prašina od hrasto-
vine ili bukve smatra se kancerogenom, posebno u kombi-
naciji sa dodatnim tvarima za obradu drva (kromat, zaštit-
na sredstva za drvo). Materijal koji sadrži azbest smiju
obrađivati samo stručne osobe.
– Osigurajte dobru ventilaciju radnog mjesta.
– Preporučuje se uporaba zaštitne maske sa filterom kla-

se P2.

Pridržavajte se važećih propisa za obrađivane materijale.



Izbjegavajte nakupljanje prašine na radnom mjestu.

Prašina se može lako zapaliti.

Rad

Puštanje u rad



Pridržavajte se mrežnog napona! Napon izvora struje
mora se podudarati s podacima na tipskoj pločici elek-
tričnog alata. Električni alati označeni s 230 V mogu ra-
diti i na 220 V.

Mehaničko biranje brzina



Prekidač za biranje brzina 3 pritisnite samo u stanju mi-
rovanja električnog alata.

Sa prekidačem za biranje brzina

3

 možete prethodno odabrati

4 područja broja okretaja. Pritisnite prekidač za biranje brzina

3

 prema dolje, pomaknite ga prema shemi i pustite da uskoči

u dotični krajnji položaj.

Ako se prekidač za biranje brzina

3

 ne može pomaknuti do

graničnika, okrenite malo pogonsko vreteno sa svrdlom.

Uključivanje/isključivanje

Za

puštanje u rad

 električnog alata pritisnite prekidač za

uključivanje/isključivanje

7

 i držite ga pritisnutim.

Za

utvrđivanje

 pritisnutog prekidača za uključivanje/isključi-

vanje

7

 pritisnite zapornu tipku

6

.

Za

isključivanje

 električnog alata otpustite prekidač za uklju-

čivanje/isključivanje

7

, odnosno ako je utvrđen sa zapornom

tipkom

6

, kratko pritisnite prekidač za uključivanje/isključiva-

nje

7

 i nakon toga otpustite.

Za štednju električne energije, električni alat uključite samo
ako ćete ga koristiti.

Henk Becker
Executive Vice President
Engineering

Helmut Heinzelmann
Head of Product Certification
PT/ETM9

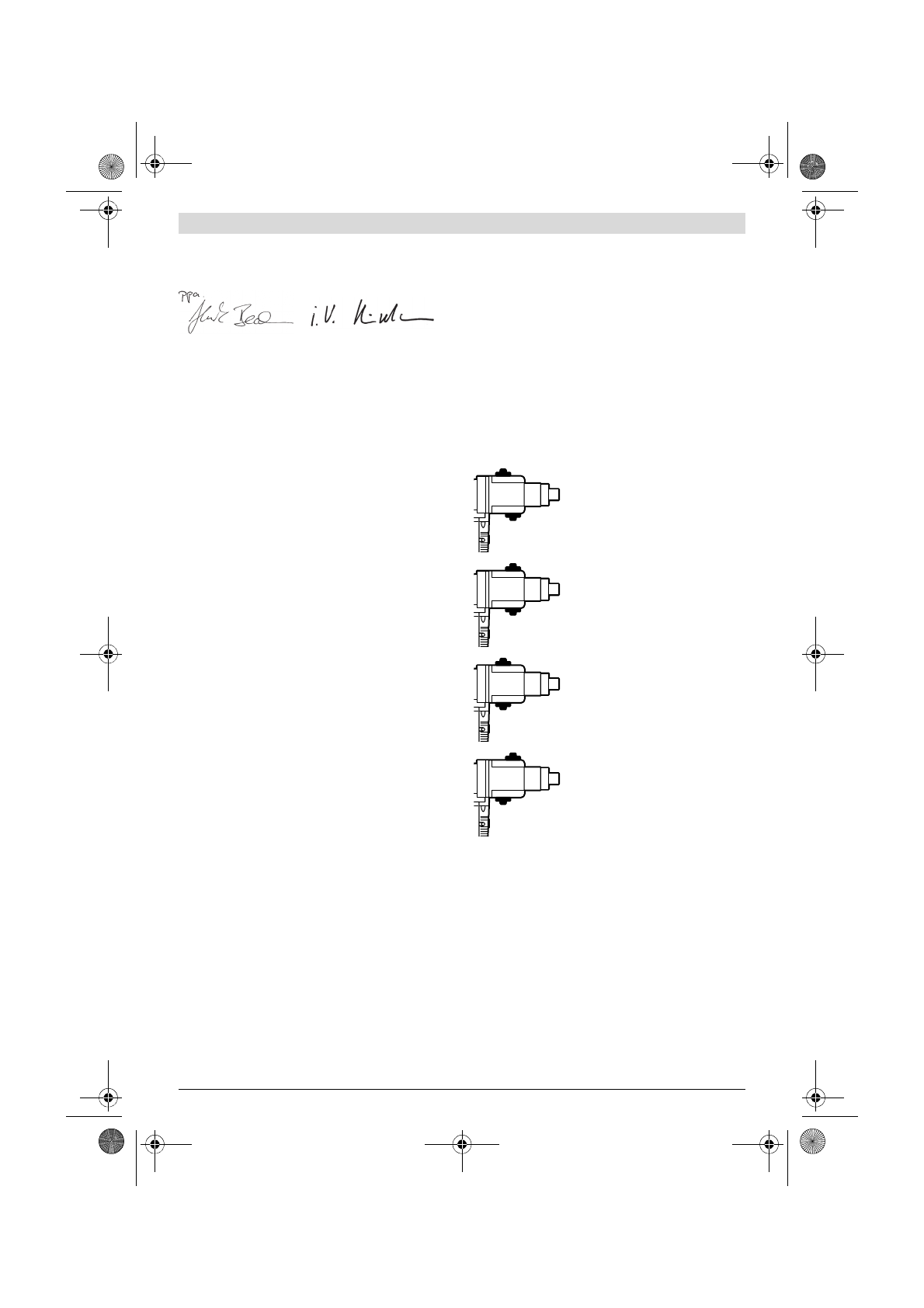

Brzina I:

Niže područje broja okretaja; za rado-
ve sa velikim promjerima bušenja.

Brzina II:

Srednje područje broja okretaja.

Brzina III:

Srednje područje broja okretaja.

Brzina IV:

Više područje broja okretaja; za rado-
ve sa malim promjerima bušenja.
