116

 | Slovensko

1 609 92A 0NC | (19.5.14)

Bosch Power Tools

Izjava o skladnosti

Z izključno odgovornostjo izjavljamo, da je izdelek, opisan v
„Tehničnih podatkih“, v skladu z vsemi relevantnimi določili
direktiv 2011/65/EU, 2014/30/EU, 2006/42/ES, vključno z
njihovimi spremembami in ustreza naslednjim normam:
EN 60745-1, EN 60745-2-1.

Tehnična dokumentacija (2006/42/ES) pri:
Robert Bosch GmbH, PT/ETM9,
70764 Leinfelden-Echterdingen, GERMANY

Robert Bosch GmbH, Power Tools Division
70764 Leinfelden-Echterdingen, GERMANY
09.04.2014

Montaža



Pred začetkom kakršnih koli del na električnem orodju
izvlecite omrežni vtikač iz vtičnice.

Dodatni ročaj



Električno orodja uporabljajte samo skupaj z dodatnim
ročajem 5.

Dodatni ročaj

5

 privijte v navoj

4

 na glavi gonila.

Zamenjava orodja (glejte sliko A)

V primemalo orodja

1

 lahko direktno vstavite vrtalna orodja z

Morsejevim stožcem MK3. Za sveder z Morsejevim stožcem
MK2 uporabite reducirno pušo

10

.

Pazite na to, da sta Morsejev stožec oz. konus brez maščobe.

Uporaba vrtalnih orodij s cilindričnim prijemalom je možna z
vpenjalno glavo z zobatim vencem

12

. V ta namen privijte

stožčasti trn

11

 na vpenjalno glavo z zobatim vencem

12

 in

nataknite stožčasti trn z reducirno pušo

10

 v prijemalo orodja

1

.



Pri vstavljanju Morsejevega stožca oz. konusnega stož-
ca ne uporabljajte sile.

V nasprotnem primeru lahko na

prijemalu za orodje in na orodju nastanejo poškodbe.

Nataknite izbijalni klin

9

 v odprtino

2

, tako da je usmerjena za-

obljena stran v smeri dodatnega ročaja

5

.

Če izbijalnega klina

9

 ni moč vtakniti skozi pogonsko vreteno,

morate vstavno orodje nekoliko zavrteti.
Potisnite izbijalni klin

9

 v smeri dodatnega ročaja

5

 in sprosti-

te vstavno orodje iz prijemala za orodje.

Odsesavanje prahu/ostružkov



Prah nekaterih materialov kot npr. svinčenega premaza,
nekaterih vrst lesa, mineralov in kovin je lahko zdravju ško-
dljiv. Dotik ali vdihavanje tega prahu lahko povzroči aler-
gične reakcije in/ali obolenja dihal uporabnika ali oseb, ki
se nahajajo v bližini.

Določene vrste prahu kot npr. prah hrastovine ali bukovja
veljajo kot kancerogene, še posebej v povezavi z dodatnimi
snovmi za obdelavo lesa (kromat, zaščitno sredstvo za
les). Material z vsebnostjo azbesta smejo obdelovati le
strokovnjaki.
– Poskrbite za dobro zračenje delovnega mesta.
– Priporočamo, da nosite zaščitno masko za prah s filtrir-

nim razredom P2.

Upoštevajte veljavne nacionalne predpise za obdelovalne ma-
teriale.



Preprečite nabiranje prahu na delovnem mestu.

Prah se

lahko hitro vname.

Delovanje

Zagon



Upoštevajte omrežno napetost! Napetost vira električ-
ne energije se mora ujemati s podatki na tipski ploščici
električnega orodja. Orodje, ki je označeno z 230 V,
lahko priključite tudi na napetost 220 V.

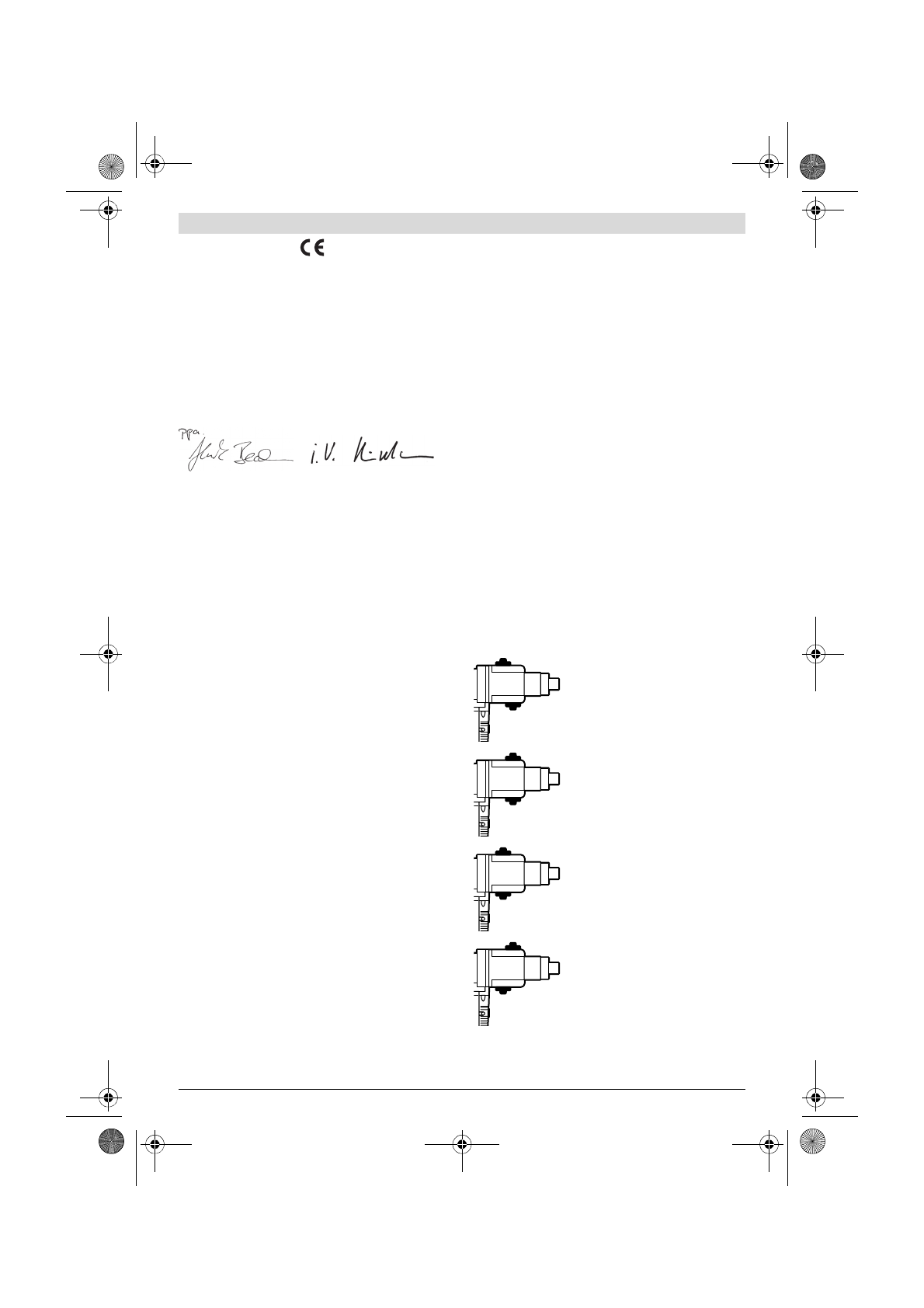

Mehanska izbira stopnje



Stikalo za izbiro stopnje 3 pritiskajte samo pri mirujo-
čem električnem orodju.

S stikalom za izbiro stopnje

3

 lahko izberete 4 območja števila

vrtljajev. Potisnite stikalo za izbiro stopnje

3

 navzdol, potisni-

te ga v skladu s stikalno shemo in pustite, da zaskoči v končni
poziciji.

Če stikala za izbiro stopnje

3

 ni moč potisniti do naslona, mo-

rate pogonsko vreteno s svedrom nekoliko zavrteti.

Henk Becker
Executive Vice President
Engineering

Helmut Heinzelmann
Head of Product Certification
PT/ETM9

Stopnja I:

Nizko število vrtljajev: za delo z velikim
vrtalnim premerom.

Stopnja II:

Srednje število vrtljajev.

Stopnja III:

Srednje število vrtljajev.

Stopnja IV:

Visoko število vrtljajev; za delo z majh-
nim vrtalnim premerom.
