Anschlüsse

Wenn Ihr AV-Receiver Video-
Ausgangsbuchsen hat, schließen Sie Ihren
receiver und dann Ihren Fernseher so an,
dass Sie einen Fernseher für verschiedene
Videoquellen (LD, Videocassettenrecorder
usw.) verwenden, indem SIe einfach den
Eingangswahlschalter Ihres AV-eivers
umschalten.
Dieses Gerät weist drei Typen von
Videobuchsen auf. Verwenden Sie die, die
der an die Eingangsbuchsen angeschlossenen
Komponente entspricht.

SCART-Buchse <A>

Falls Ihr TV nur über eine
Videoeingangsbuchse verfügt, können Sie
den Fernseher direkt an dieses Gerät
anschließen.
Verbinden Sie die AV-Buchse dieses
Geräts mit der SCART-Eingangsbuchse
Ihres Fernsehers, indem Sie ein im
Fachhandel erhältliches SCART-Kabel
verwenden.

Hinweis:
– Stellen Sie sicher, dass die Seite mit der

Markierung “TV” am SCART-Kabel mit
dem Fernseher verbunden ist und die Seite
mit der Markierung “DVD” am SCART-
Kabel an dieses Gerät angeschlossen ist.

Component-Video-Buchsen <B>

Component-Video-Verbindungen erzielen
höhere Farbtreue als als S-Video-
Verbindungen, indem sie Videosignale
getrennt auf verschiedenen Leitungen für
Luminanz- (Y: Grün) und Farb-Signale
übertragen (P

B

: Blau, P

R

: Rot).

Verbinden Sie die VIDEO OUT -
COMPONENT (Y, P

B

/C

B

, P

R

/C

R

)-Buchsen

dieses Geräts mit den Component-
Eingangsbuchsen Ihres AV-Receivers und
dann mit der Ihres Fernsehers, indem Sie
ein im Fachhandel erhältliches
Component-Kabel verwenden. Beachten
Sie die Farbe jeder Buchse beim Herstellen
von Verbindungen. Wenn Ihr AV-Receiver
nicht Component-Ausgangsbuchsen hat,
können Sie ein besseres Videobild erzielen,
indem Sie die Component-
Ausgangsbuchsen dieses Geräts direkt mit
den Component-Eingangsbuchsen Ihres
Fernsehers verbinden.

Komposit-Video-Buchse <C>

Verbinden Sie die VIDEO OUT - VIDEO-
Buchse dieses Geräts mit der Video-
Eingangsbuchse Ihres AV-Receivers und
dann mit der Ihres Fernsehers, indem Sie
ein im Fachhandel erhältliches Video-Kabel
verwenden.

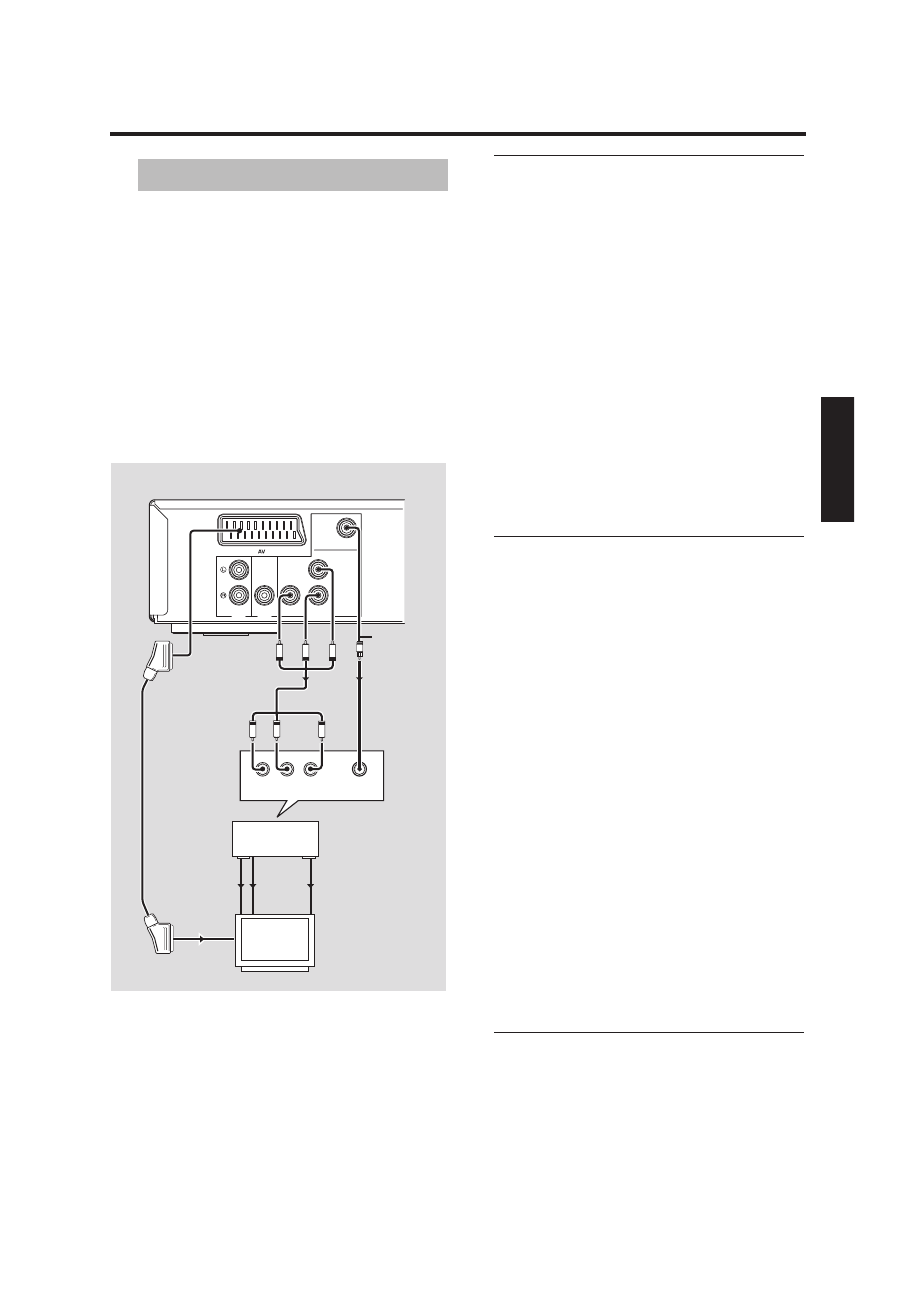

Videoanschlüsse

AUDIO

OUT

DIGITAL

OUT

VIDEO OUT

V I D E O

COAXIAL

COMPONENT

Y

P

B

/C

B

P

R

/C

R

S VIDEO

OUT

S VIDEO

IN

COMPONENT

VIDEO OUT

COMPONENT

VIDEO IN

VIDEO
OUT

VIDEO
IN

COMPONENT

VIDEO

VIDEO

<B>

<A>

<C>

Y

P

B

/C

B

P

R

/C

R

V

P

R

P

B

Y

P

R

P

B

Y

AV-Receiver

Dieses Gerät

TV

Video-Cinch-
Kabel
(mitgeliefert)
