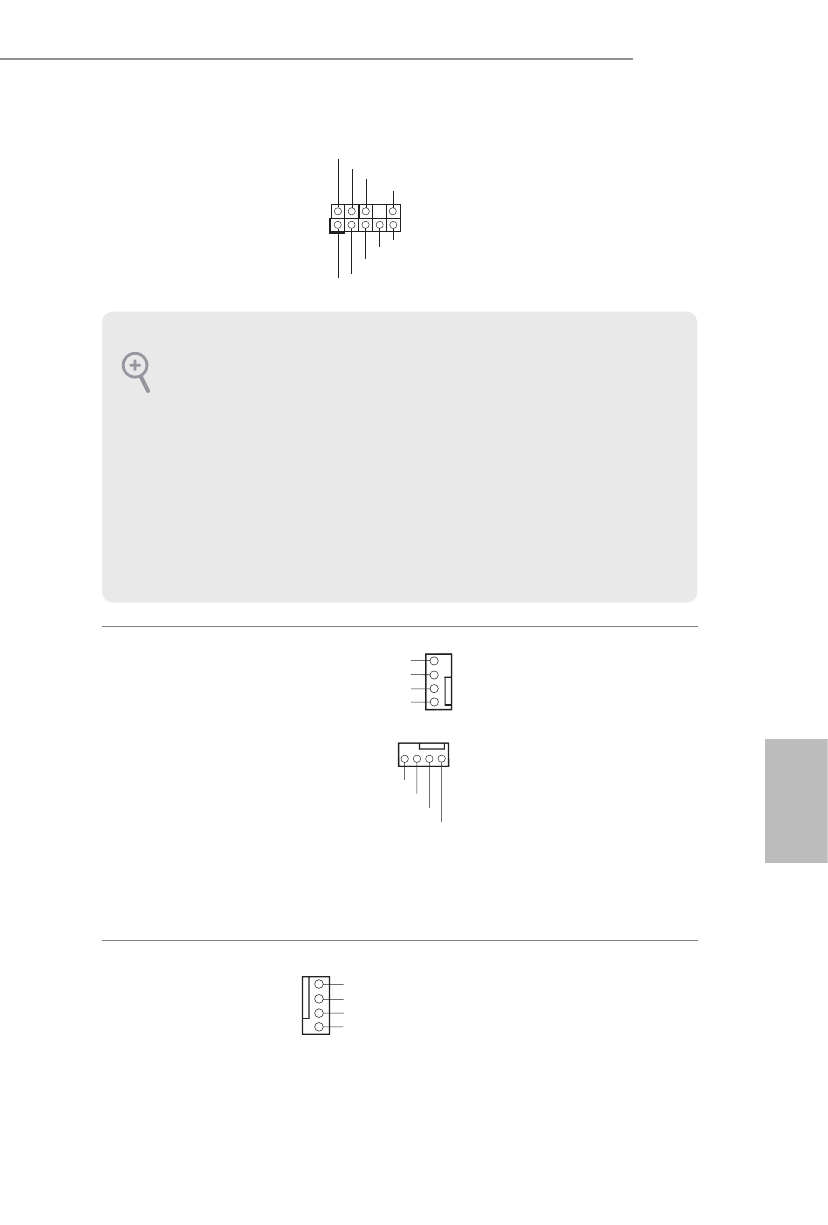

B450 Pro4 R2.0
87
Español
1. El Audio de Alta Definición (HDA, en inglés) es compatible con el método de sensor de
conectores, sin embargo, el cable del panel del chasis deberá ser compatible con HDA
para que pueda funcionar correctamente. Siga las instrucciones que se indican en nuestro
manual y en el manual del chasis para instalar su sistema.
2. Si utiliza un panel de audio AC’97, colóquelo en el cabezal de audio del panel frontal
siguiendo los pasos que se describen a continuación:
A. Conecte Mic_IN (MIC) a MIC2_L.
B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) a OUT2_L.
C. Conecte Ground (Conexión a tierra) (GND) a Ground (GND).
D. MIC_RET y OUT_RET se utilizan únicamente con el panel de audio HD. No es
necesario que los conecte en el panel de audio AC’97.
E. Para activar el micrófono frontal, vaya a la ficha “micrófono frontal” (Front Mic) en el
panel de control de Realtek y ajuste el “Volumen de grabación” (Recording Volume).
Cabezal de audio del panel
frontal
(HD_AUDIO1 de 9
contactos)
(consulte la pág.1, Nº 26)
J _ S E N S E
O U T 2 _ L
1
M I C _ R E T
P R E S E N C E #
G N D
O U T 2 _ R
M I C 2 _ R
M I C 2 _ L
O U T _ R E T
Este cabezal se utiliza para
conectar dispositivos de audio
al panel de audio frontal.
Ventilador de chasis /
Conectar para el ventilador
de la bomba de agua
(CHA_FAN1/WP de 4
contactos)
(consulte la pág.1, N.º 27)
(CHA_FAN2/WP de 4
contactos)
(consulte la pág.1, N.º 18)
(CHA_FAN3/WP de 4
contactos)
(consulte la pág.1, N.º 17)
GND
CHA_FAN_SPEED
FAN_SPEED_CONTROL
FAN_VOLTAGE
1
2
3
4
GN D
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
4 3 2 1
Conecte los cables del
ventilador a los conectores del
ventilador y haga coincidir el
cable negro con el contacto de
conexión a tierra.
Conector del ventilador de
la CPU
(CPU_FAN1 de 4
contactos)
(consulte la pág.1, N.º 5)
GND
FAN_VOLTAGE
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1
2
3
4
Esta placa base contiene un
conector de ventilador (venti-
lador silencioso) de CPU de 4
contactos. Si tiene pensando
conectar un ventilador de CPU
de 3 contactos, conéctelo al
contacto 1-3.
