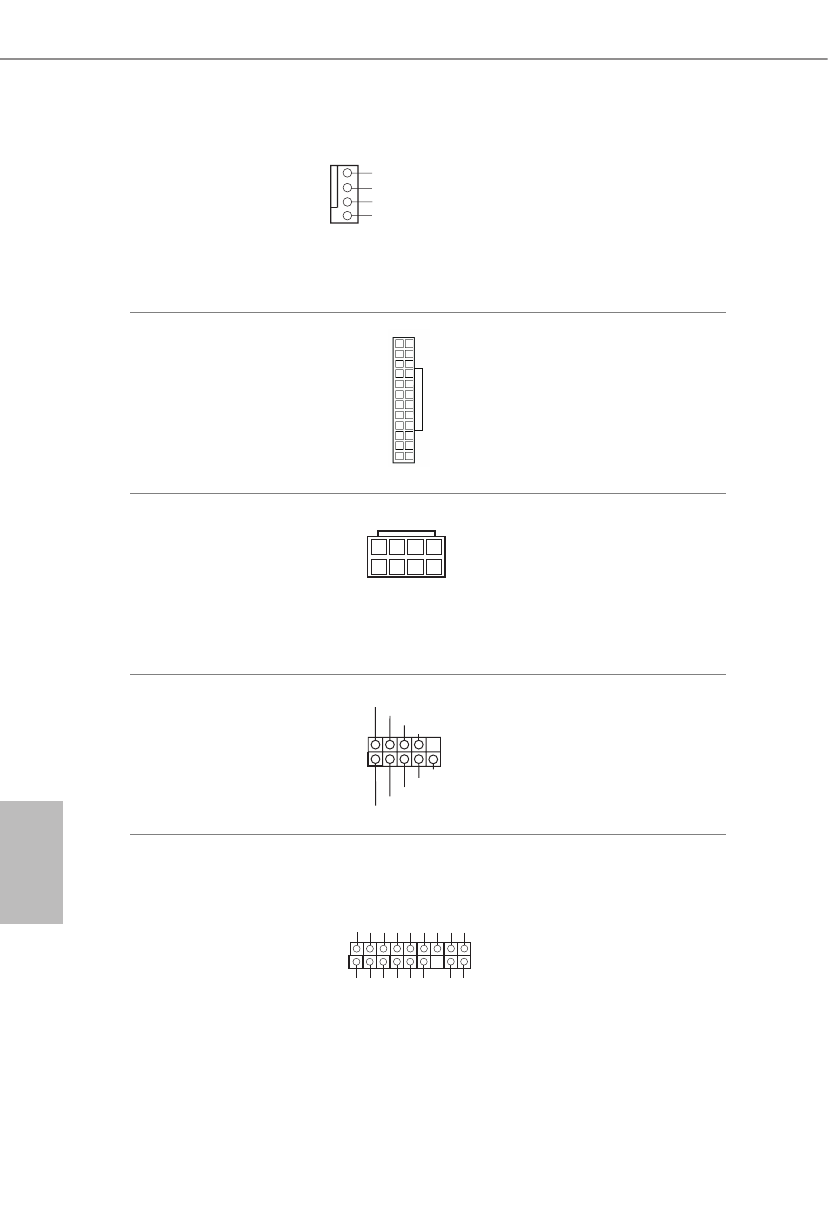

Connettore ventola CPU /
ventola pompa dell’acqua
(CPU_FAN2/WP a 4 pin)
(vedere pag. 1, n. 4)
GND
FAN_VOLTAGE
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1
2
3
4
Questa scheda madre è dotata
di un connettore per la ventola
della CPU (Ventola silenziosa)
a 4 pin. Se si decide di collegare
una ventola della CPU a 3 pin,
collegarla al pin 1-3.
Connettore di
alimentazione ATX
(ATXPWR1 a 24 pin)
(vedere pag. 1, n. 6)
12
1
24
13
Questa scheda madre è dotata
di un connettore di alimentazi-
one ATX a 24 pin. Per utiliz-
zare un'alimentazione ATX a
20 pin, collegarla lungo il pin 1
e il pin 13.
Connettore di
alimentazione
ATX da 12 V
(ATX12V1 a 8 pin)
(vedere pag. 1, n. 1)
5
1
8
4
Questa scheda madre è dotata
di un connettore di alimen-
tazione ATX da 12 V a 8 pin.
Per utilizzare un'alimentazione
ATX a 4 pin, collegarla lungo il
pin 1 e il pin 5.
Header porta seriale
(COM1 a 9 pin)
(vedere pag. 1, n. 23)
C C T S # 1
R RT S # 1
D D S R # 1
D D T R # 1
R R X D 1
G N D
T T X D 1
D D C D # 1
1
R R I # 1
Questo header COM1 supporta
un modulo di porta seriale.
Header TPM
(TPMS1 a 17 pin)
(vedere pag. 1, n. 25)
1
G
N
D
S
M
B
_
D
A
T
A
_
M
A
IN
L
A
D
2
L
A
D
1
G
N
D
S
_
P
W
R
D
W
N
#
S
E
R
IR
Q
#
G
N
D
P
C
IC
L
K
P
C
IR
S
T
#
L
A
D
3
+
3
V
L
A
D
0
+
3
V
S
B
G
N
D
F
R
A
M
E
S
M
B
_
C
L
K
_
M
A
IN
Questo connettore supporta
il sistema Trusted Platform
Module (TPM), che può
archiviare in modo sicuro
chiavi, certificati digitali,
password e dati. Un sistema
TPM permette anche di
potenziare la sicurezza della
rete, di proteggere identità
digitali e di garantire l'integrità
della piattaforma.
