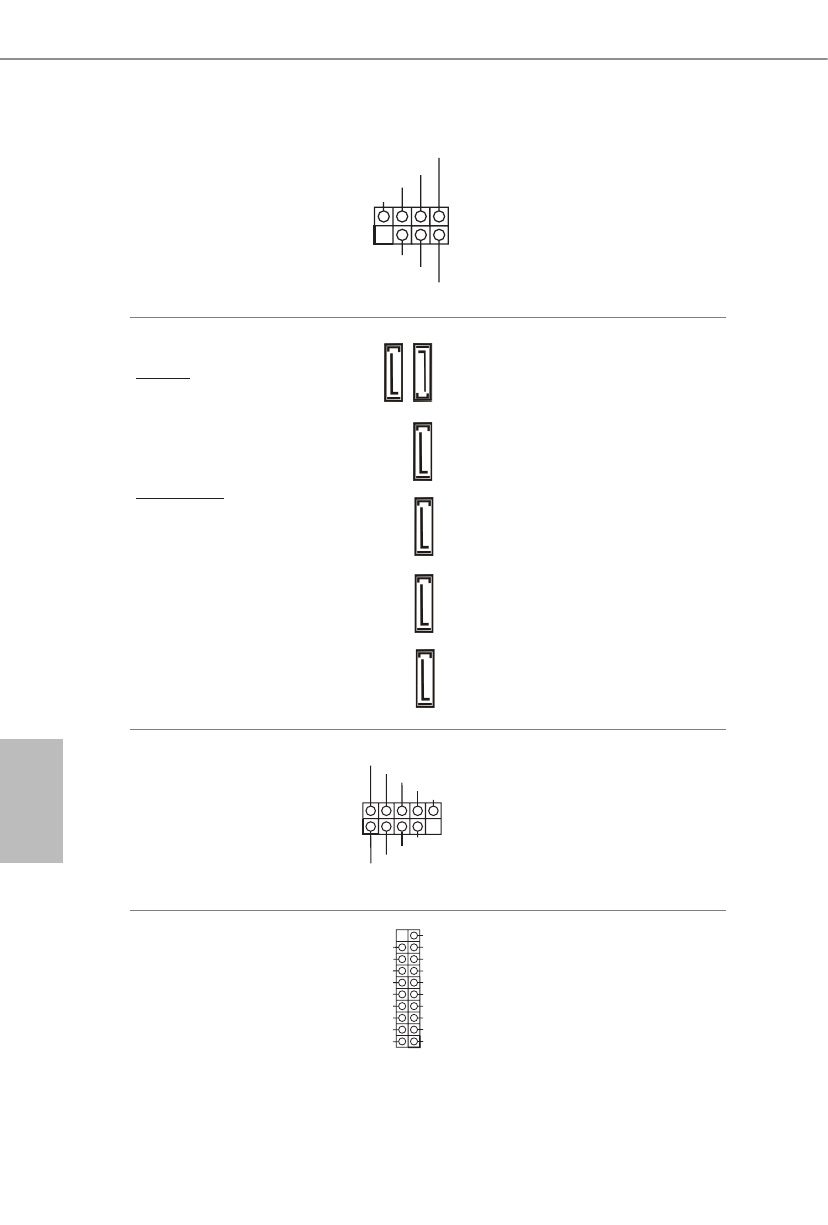

LED de alimentación y
base de conexiones para la
altavoz
(SPK_PLED1 de 7
contactos)
(consulte la pág.1, Nº 15)

1

+5V

DUMMY

PLED+

PLED+

PLED-

DUMMY

SPEAKER

Conecte el LED de alimentación
del chasis y el altavoz del chasis
a esta base de conexiones.

Conectores Serie ATA3
Vertical:
(SATA3_1:
consulte la pág.1, N.º 9)
(SATA3_2:
consulte la pág.1, N.º 8)
Ángulo recto:
(SATA3_3:
consulte la pág.1, N.º 13)
(SATA3_4:
consulte la pág.1, N.º 14)
(SATA3_A1:
consulte la pág.1, N.º 11)
(SATA3_A2:
consulte la pág.1, N.º 12)

Estos seis conectores SATA3
son compatibles con cables de
datos SATA para dispositivos
de almacenamiento interno con
una velocidad de transferencia
de datos de hasta 6,0 Gb/s.

* M2_2, SATA3_3 y SATA3_4
comparten carriles. Si
cualquiera de ellos está en uso,
los otros se deshabilitan.

* Para reducir el tiempo de
arranque, utilice puertos SATA
AMD (SATA3_1~4) con sus
dispositivos de arranque.

Cabezales USB 2.0
(USB1_2 de 9 contactos)
(consulte la pág.1, Nº 22)
(USB_3_4 de 9 contactos)
(consulte la pág.1, Nº 21)

DUMMY

GND

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

1

Hay dos bases de conexiones en
esta placa base. Cada cabezal
USB 2.0 admite dos puertos.

Cabezal USB 3.2 Gen1
(USB3_5_6 de 19
contactos)
(consulte la pág.1, Nº 7)

1

I n t A _ P B _ D +

D u m m y

I n t A _ P B _ D -

G N D

I n t A _ P B _ S S T X +

G N D

I n t A _ P B _ S S T X -

I n t A _ P B _ S S R X +

I n t A _ P B _ S S R X -

V b u s

V b u s

V b u s

I n t A _ PA _ S S R X -

I n t A _ PA _ S S R X +

G N D

I n t A _ PA _ S S T X -

I n t A _ PA _ S S T X +

G N D

I n t A _ PA _ D -

I n t A _ PA _ D +

Esta placa base tiene otra base
de conexiones. Cada cabezal
USB 3.2 Gen1 admite dos
puertos.

SA

TA3_1

SA

TA3_2

SA

TA3_A1

SA

TA3_A2

SA

TA3_3

SA

TA3_4
