B450 Pro4 R2.0
63
Fr
ançais
Français
1. L’audio haute définition prend en charge la technologie Jack Sensing (détection de la
fiche), mais le panneau grillagé du châssis doit être compatible avec la HDA pour fonc-
tionner correctement. Veuillez suivre les instructions figurant dans notre manuel et dans
le manuel du châssis pour installer votre système.
2. Si vous utilisez un panneau audio AC’97, veuillez le brancher sur l’embase audio du pan-
neau frontal en procédant comme suit :
A. branchez Mic_IN (MIC) sur MIC2_L.
B. branchez Audio_R (RIN) sur OUT2_R et Audio_L (LIN) sur OUT2_L.
C. branchez la mise à terre (GND) sur mise à terre (GND).
D. MIC_RET et OUT_RET sont exclusivement réservés au panneau audio HD. Il est
inutile de les brancher avec le panneau audio AC’97.
E. Pour activer le micro frontal, sélectionnez l’onglet « FrontMic » du panneau de contrôle
Realtek et réglez le paramètre « Volume d’enregistrement ».

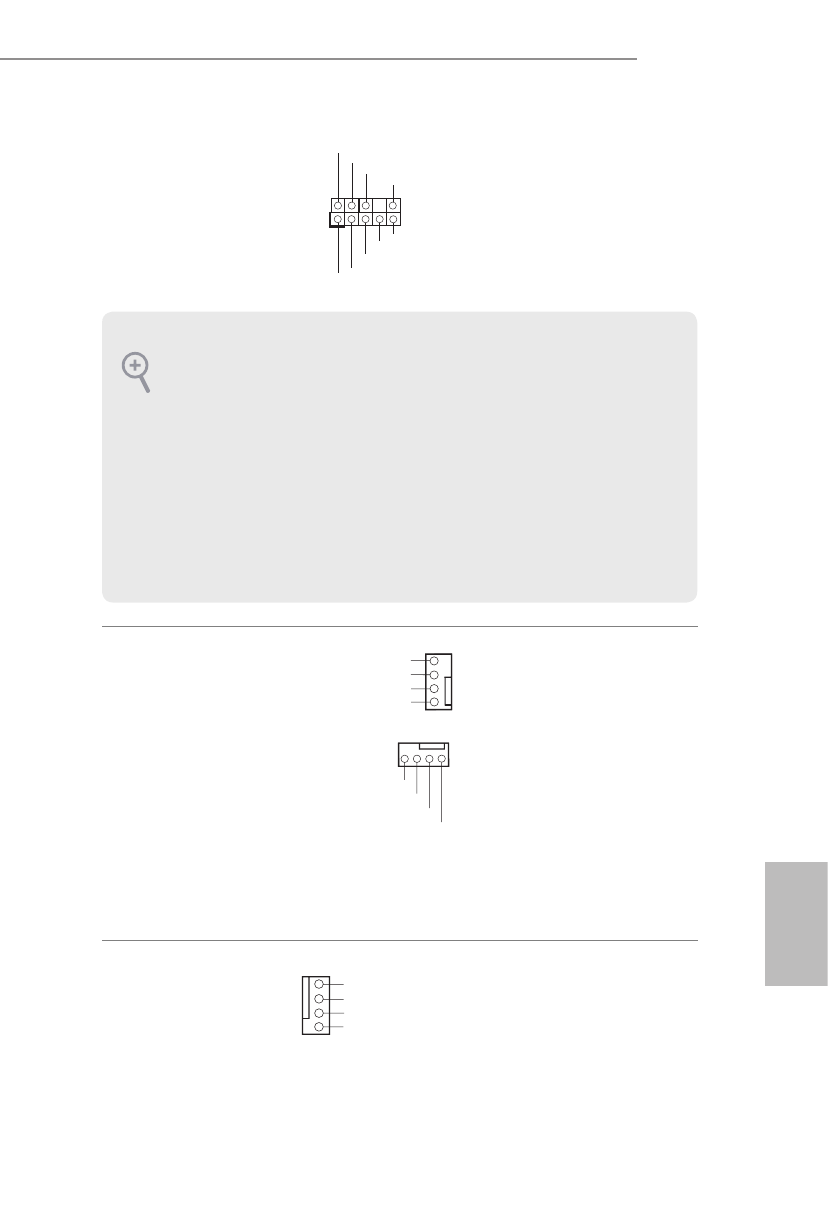

Embase audio du panneau
frontal
(HD_AUDIO1
à 9 broches)
(voir p.1, No. 26)
J _ S E N S E
O U T 2 _ L
1
M I C _ R E T
P R E S E N C E #
G N D
O U T 2 _ R
M I C 2 _ R
M I C 2 _ L
O U T _ R E T
Cette embase sert au
branchement des appareils
audio au panneau audio frontal.
Connecteur ventilateur
châssis / ventilateur pompe
à eau
(CHA_FAN1/WP
à 4 broches)
(voir p.1, No. 27)
(CHA_FAN2/WP
à 4 broches)
(voir p.1, No. 18)
(CHA_FAN3/WP
à 4 broches)
(voir p.1, No. 17)
GND
CHA_FAN_SPEED
FAN_SPEED_CONTROL
FAN_VOLTAGE
1
2
3
4
GN D
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
4 3 2 1
Veuillez brancher les câbles du
ventilateur sur les connecteurs
du ventilateur, puis reliez le fil
noir à la broche de mise à terre.
Connecteur du ventilateur
du processeur
(CPU_FAN1 à 4 broches)
(voir p.1, No. 5)
GND
FAN_VOLTAGE
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1
2
3
4
Cette carte mère est dotée d’un
connecteur pour ventilateur
de processeur (Quiet Fan) à 4
broches. Si vous envisagez de
connecter un ventilateur de
processeur à 3 broches, veuillez
le brancher sur la Broche 1-3.
