B450 Pro4 R2.0
145
日本語
1.4
オンボードのヘッダーとコネクタ

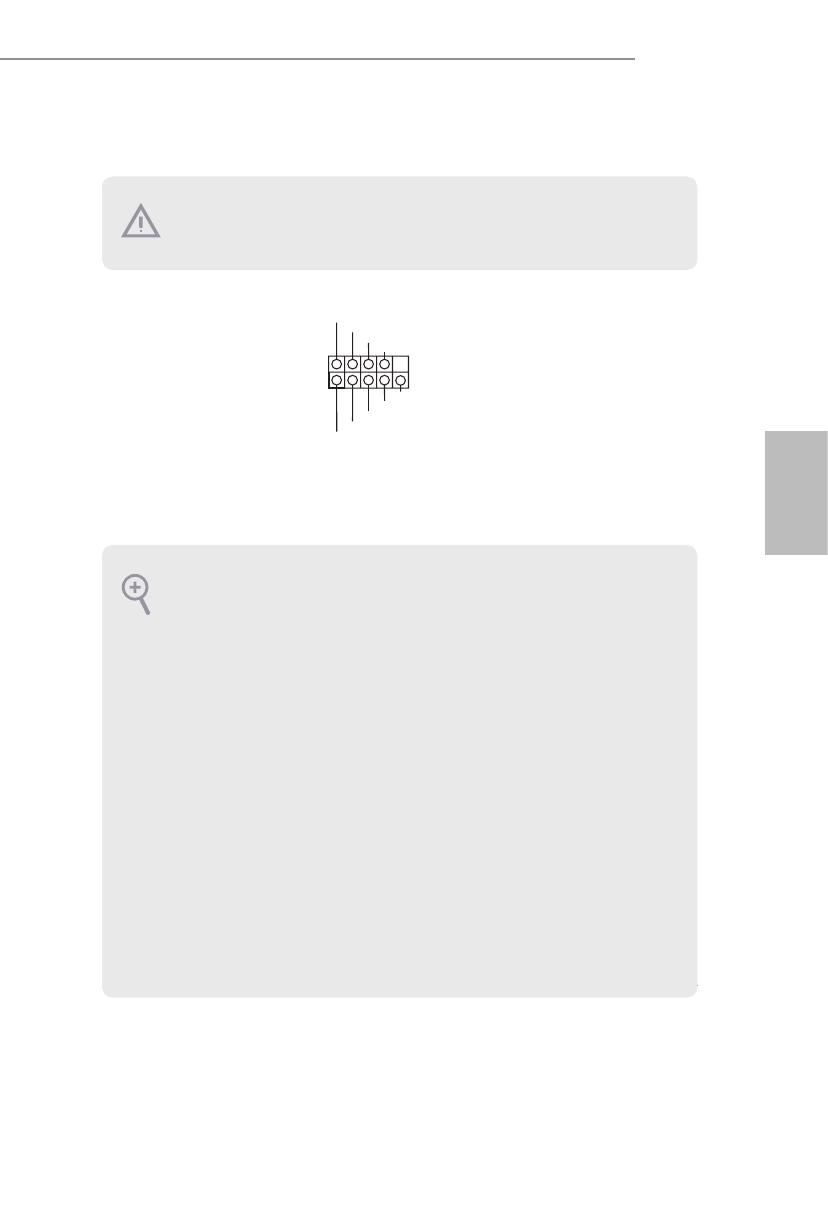

システムパネルヘッダー
（
9
ピン
PANEL1
）
（
p.1
、
No. 16
参照）
G N D
R E S E T #
P W R B T N #
P L E D -
P L E D +
G N D
H D L E D -
H D L E D +
1
G N D
電源スイッチを接続し、スイッ
チをリセットし、下記のピン割
り当てに従って、シャーシのシ
ステムステータス表示ランプ
をこのヘッダーにセットしま
す。ケーブルを接続するとき
には、ピンの＋と−に気をつ
けてください。
PWRBTN
（電源スイッチ）
：
シャーシ前面パネルの電源スイッチに接続してください。電源スイッチを使用して、
システムをオフにする方法を設定できます。
RESET
（リセットスイッチ）
：
シャーシ前面パネルのリセットスイッチに接続してください。コンピューターがフリー
ズしたり、通常の再起動を実行できない場合には、リセットスイッチを押して、コン
ピューターを再起動します。
PLED
（システム電源
LED
）
：
シャーシ前面パネルの電源ステータスインジケーターに接続してください。システム
稼働中は、
LED
が点灯します。システムが
S3
スリープ状態の場合には、
LED
は点滅
を続けます。システムが
S4
スリープ状態または電源オフ（
S5
）のときには、
LED
はオ
フです。
HDLED
（ハードドライブアクティビティ
LED
）
：
シャーシ前面パネルのハードドライブアクティビティ
LED
に接続してください。ハー
ドドライブのデータを読み取りまたは書き込み中に、
LED
はオンになります。
前面パネルデザインは、シャーシによって異なることがあります。前面パネルモジュー
ルは、主に電源スイッチ、リセットスイッチ、電源
LED
、ハードドライブアクティビティ
LED
、スピーカーなどから構成されます。シャーシの前面パネルモジュールとこのヘッ
ダーを接続する場合には、配線の割り当てと、ピンの割り当てが正しく合致している
ことを確かめてください。
オンボードヘッダーとコネクタはジャンパーではありません。これらヘッダーとコネク
タにはジャンパーキャップを被せないでください。ヘッダーおよびコネクタにジャン
パーキャップを被せると、マザーボードに物理損傷が起こることがあります。
