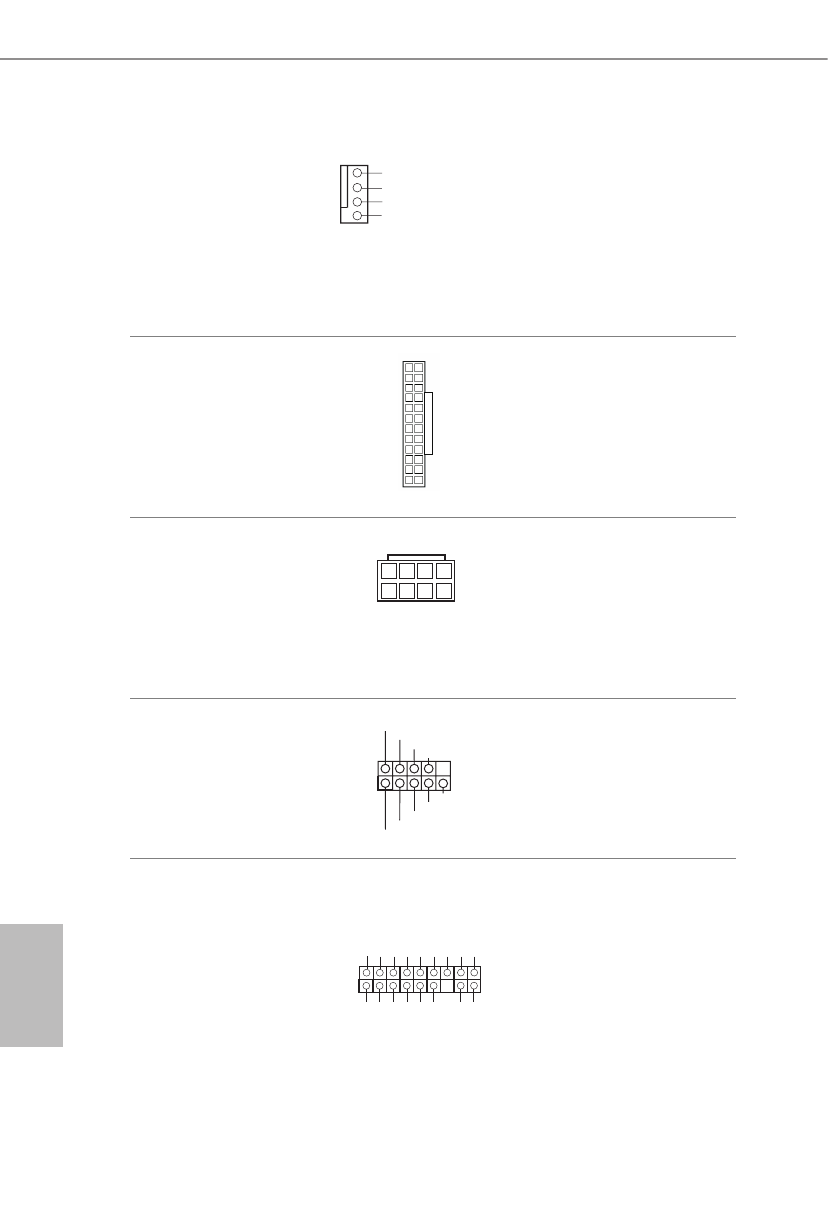

Anschluss für CPU-Lüfter /
Wasserpumpenlüfter
(4-polig, CPU_FAN2/WP)
(siehe S. 1, Nr. 4)
GND
FAN_VOLTAGE
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1
2
3
4
Dieses Motherboard bietet
einen 4-poligen CPU-Lüfter-
anschluss (lautloser Lüfter).
Falls Sie einen 3-poligen
CPU-Lüfter anschließen
möchten, verbinden Sie ihn
bitte mit Kontakt 1 bis 3.
ATX-Netzanschluss
(24-polig, ATXPWR1)
(siehe S. 1, Nr. 6)
12
1
24
13
Dieses Motherboard bietet
einen 24-poligen ATX-Netzan-
schluss. Bitte schließen Sie es
zur Nutzung eines 20-poligen
ATX-Netzteils entlang Kontakt
1 und Kontakt 13 an.
ATX-12-V-Netzanschluss
(8-polig, ATX12V1)
(siehe S. 1, Nr. 1)
5
1
8
4
Dieses Motherboard bietet
einen 8-poligen ATX-12-V-
Netzanschluss. Bitte schließen
Sie es zur Nutzung eines 4-poli-
gen ATX-Netzteils entlang
Kontakt 1 und Kontakt 5 an.
Serieller-Port-Stiftleiste
(9-polig, COM1)
(siehe S. 1, Nr. 23)
C C T S # 1
R RT S # 1
D D S R # 1
D D T R # 1
R R X D 1
G N D
T T X D 1
D D C D # 1
1
R R I # 1
Diese COM1-Stiftleiste
unterstützt ein Modul für
serielle Ports.
TPM-Stiftleiste
(17-polig, TPMS1)
(siehe S. 1, Nr. 25)
1
G
N
D
S
M
B
_
D
A
T
A
_
M
A
IN
L
A
D
2
L
A
D
1
G
N
D
S
_
P
W
R
D
W
N
#
S
E
R
IR
Q
#
G
N
D
P
C
IC
L
K
P
C
IR
S
T
#
L
A
D
3
+
3
V
L
A
D
0
+
3
V
S
B
G
N
D
F
R
A
M
E
S
M
B
_
C
L
K
_
M
A
IN
Dieser Anschluss unterstützt
das Trusted Platform Module-
(TPM) System, das Schlüssel,
digitale Zertifikate, Kennwörter
und Daten sicher aufbewahren
kann. Ein TPM-System hilft
zudem bei der Stärkung
der Netzwerksicherheit,
schützt digitale Identitäten
und gewährleistet die
Plattformintegrität.
