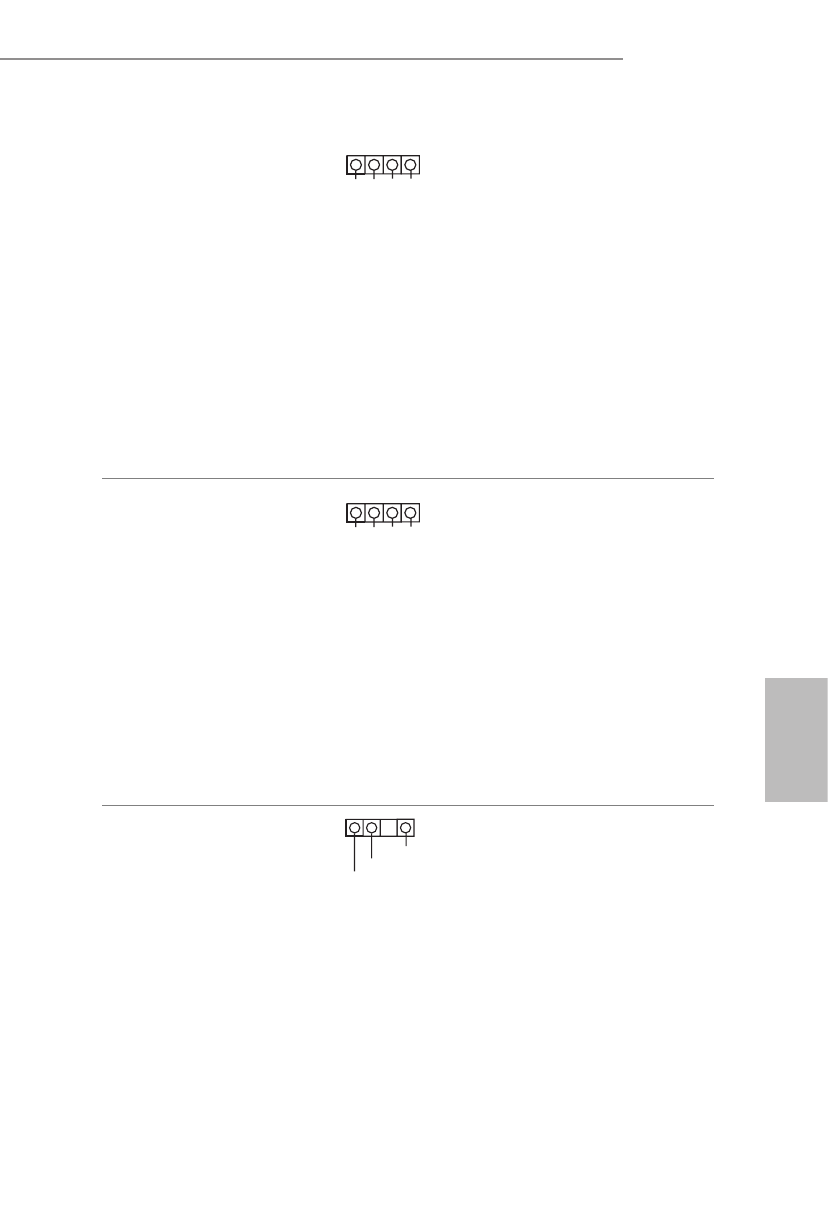

background image

B450 Pro4 R2.0

101

Ру

сский

Колодка светодиодной
RGB-подсветки
(4-контактная,
RGB_LED1)
(см. стр. 1, № 24)

12V G R B

1

Колодка светодиодной

RGB-подсветки служит для

подключения удлинительного

кабеля светодиодной RGB-

подсветки, которая позволяет

реализовать различные

световые эффекты.

Внимание! Категорически

запрещается подключать кабель

светодиодной RGB-подсветки

с нарушением полярности, так

как это может привести к его

повреждению.

* Дополнительные сведения

об использовании этих двух

колодок см. на стр. 39

Колодка для
подключения
светодиодной подсветки
вентилятора AMD.
(4-контактная,
AMD_FAN_LED1)
(см. стр. 1, № 3)

12V G R B

1

Колодка для подключения

светодиодной подсветки

вентилятора AMD служит для

подключения удлинительного

кабеля светодиодной

RGB-подсветки, который

поставляется с кулером AMD.

Подключив этот кабель, можно

различные световые эффекты.

Внимание!



Категорически

запрещается подключать

кабель светодиодной подсветки

вентилятора с нарушением

полярности, так как это может

привести к его повреждению.

колодка адресуемой
светодиодной подсветки
(3 контакта,
ADDR_LED1)
(см. стр. 1, № 20)

VOUT

DO_ADDR

GND

1

Эта колодка служит для

подключения удлинительного

кабеля адресуемой светодиодной

подсветки, которая позволяет

реализовать различные световые

эффекты.

Внимание!



Категорически

запрещается подключать кабель

адресуемой светодиодной

подсветки с нарушением

полярности, так как это может

привести к его повреждению.

* Дополнительные сведения об

использовании этой колодки см.

на стр. 40.
