74

Italiano

Italiano

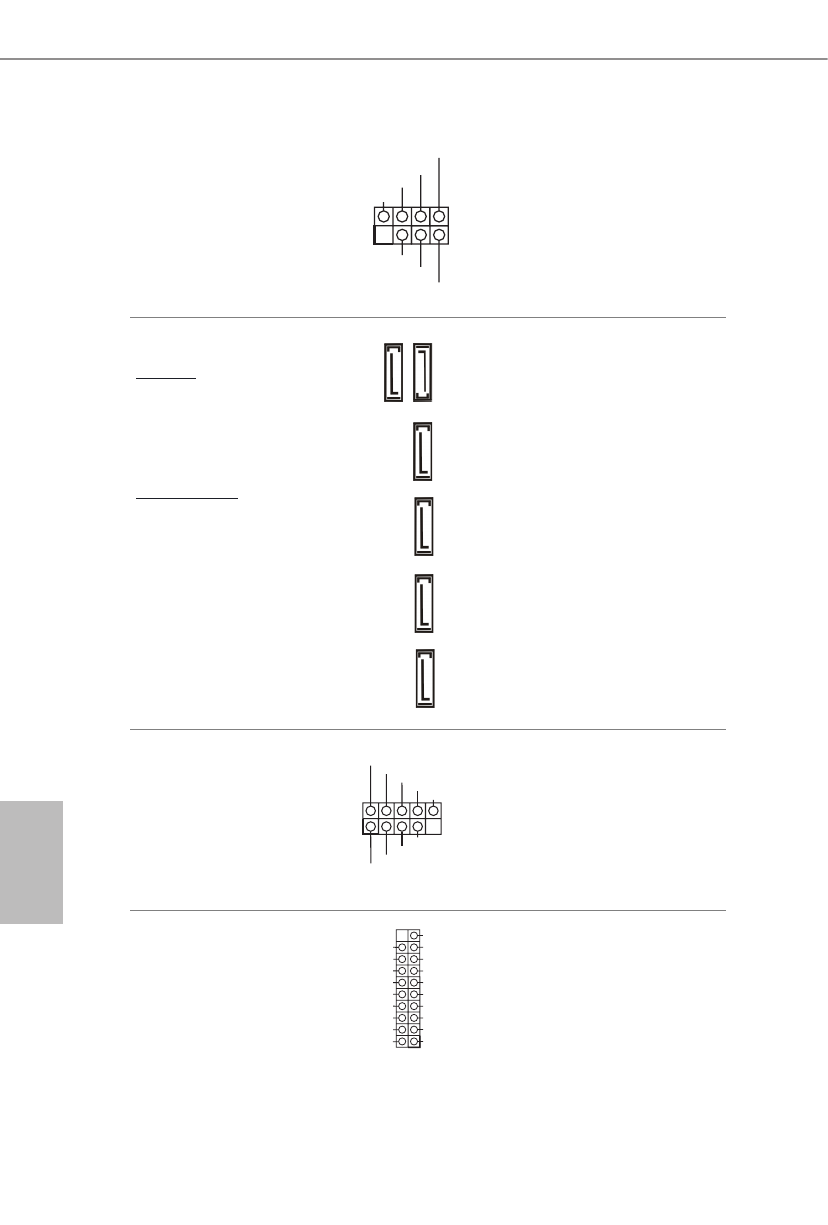

Connettore LED
alimentazione e
altoparlante
(SPK_PLED1 a 7 pin)
(vedere pag. 1, n. 15)

1

+5V

DUMMY

PLED+

PLED+

PLED-

DUMMY

SPEAKER

Collegare i LED alimentazione
e l’altoparlante a questo connet-

l’altoparlante a questo connet-

a questo connet-

tore.

Connettori Serial ATA3
Verticale:
(SATA3_1:
vedere pag.1, n. 9)
(SATA3_2:
vedere pag. 1, n. 8)
Angolo destroy:
(SATA3_3:
vedere pag. 1, n. 13)
(SATA3_4:
vedere pag.1, n. 14)
(SATA3_A1:
vedere pag.1, n. 11)
(SATA3_A2:
vedere pag.1, n. 12)

Questi sei connettori SATA3
supportano cavi dati SATA
per dispositivi di archiviazione
interna, con una velocità di
trasferimento dati fino a 6,0 Gb/s.

* M2_2, SATA3_3 e SATA3_4
condividono le corsie. Se uno
di essi è utilizzato, gli altri
saranno disabilitati.

* Per ridurre al minimo il
tempo d’avvio, usare le porte
SATA AMD (SATA3_1~4) per
i dispositivi di’avvio.

Header USB 2.0
(USB_1_2 a 9 pin)
(vedere pag. 1, n. 22)
(USB_3_4 a 9 pin)
(vedere pag. 1, n. 21)

DUMMY

GND

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

1

Ci sono due connettori su
questa scheda madre. Ciascun
header USB 2.0 può supportare
due porte.

Header USB 3.2 Gen1
(USB3_5_6 a 19 pin)
(vedere pag. 1, n. 7)

1

I n t A _ P B _ D +

D u m m y

I n t A _ P B _ D -

G N D

I n t A _ P B _ S S T X +

G N D

I n t A _ P B _ S S T X -

I n t A _ P B _ S S R X +

I n t A _ P B _ S S R X -

V b u s

V b u s

V b u s

I n t A _ PA _ S S R X -

I n t A _ PA _ S S R X +

G N D

I n t A _ PA _ S S T X -

I n t A _ PA _ S S T X +

G N D

I n t A _ PA _ D -

I n t A _ PA _ D +

Su questa scheda madre c’è un
connettore. Ciascun header
USB 3.2 Gen1 può supportare
due porte.

SA

TA3_1

SA

TA3_2

SA

TA3_A1

SA

TA3_A2

SA

TA3_3

SA

TA3_4
