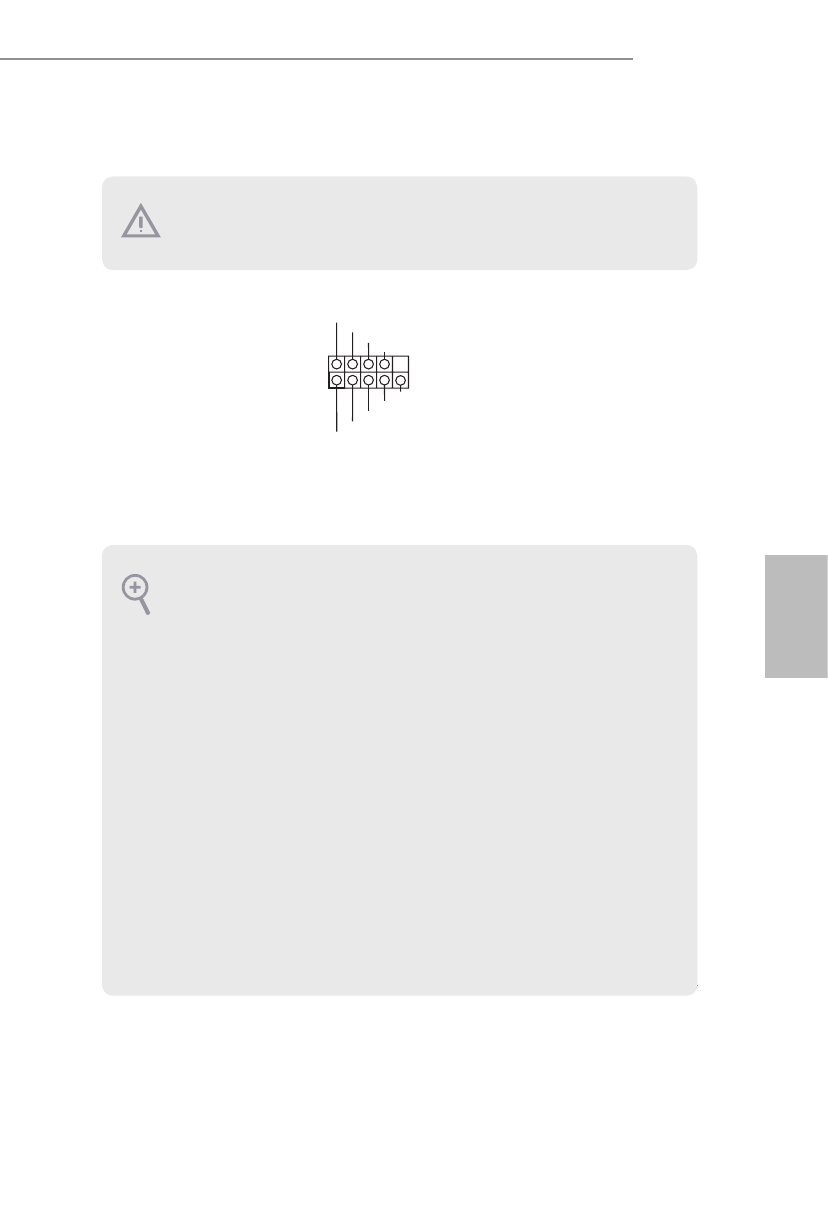

1.4 Wbudowane złącza główkowe i inne złącza
Złącze główkowe na pan-
elu systemu
(9-pinowe PANEL1)
(sprawdź s.1, Nr 16)
G N D
R E S E T #
P W R B T N #
P L E D -
P L E D +
G N D
H D L E D -
H D L E D +
1
G N D
Podłącz do tego złącza
główkowego przełącznik
zasilania, przełącznik resetowania
i wskaźnik stanu systemu na
obudowie, zgodnie z pokazanym
poniżej przydziałem pinów. Przed
podłączeniem kabli należy zapisać
pozycję pinów plus i minus.
PWRBTN (Przełącznik zasilania):
Podłącz do przełącznika zasilania na panelu przednim obudowy. Można skonfigurować
sposób wyłączania systemu z użyciem przełącznika zasilania.
RESET (Przełącznik resetowania):
Podłącz do przełącznika resetowania na panelu przednim obudowy. Naciśnij przełącznik
resetowania w celu ponownego uruchomienia komputera, jeśli komputer zawiesi się i nie
wykona normalnego ponownego uruchomienia.
PLED (Dioda LED zasilania systemu):
Podłączenie do wskaźnika stanu zasilania na panelu przednim obudowy. Ta dioda LED
jest włączona podczas działania systemu. Ta dioda LED miga, gdy system znajduje się w
stanie uśpienia S3. Ta dioda LED jest wyłączona, gdy system znajduje się w stanie uśpienia
S4 lub wyłączenia zasilania (S5).
HDLED (Dioda LED aktywności dysku twardego):
Podłączenie do diody LED aktywności dysku twardego na panelu przednim obudowy.
Dioda LED jest włączona, podczas odczytu lub zapisu danych przez dysk twardy.
Konstrukcja panelu przedniego zależy od obudowy. Moduł panelu przedniego zawiera
przede wszystkim przełącznik zasilania, przełącznik resetowania, diodę LED zasilania,
diodę LED aktywności dysku twardego, głośnik, itd. Po podłączeniu modułu panelu prz-
edniego obudowy do tego złącza główkowego upewnij się, że jest prawidłowo dopasowany
przydział przewodów i przydział pinów.
Wbudowane złącza główkowe i inne złącza są bezzworkowe. NIE należy umieszczać
zworek nad tymi złączami główkowymi i złączami. Umieszczanie zworek nad złączami
główkowymi i złączami spowoduje trwałe uszkodzenie płyty głównej.
