B450 Pro4 R2.0
123
Polsk
i
Polsk
i

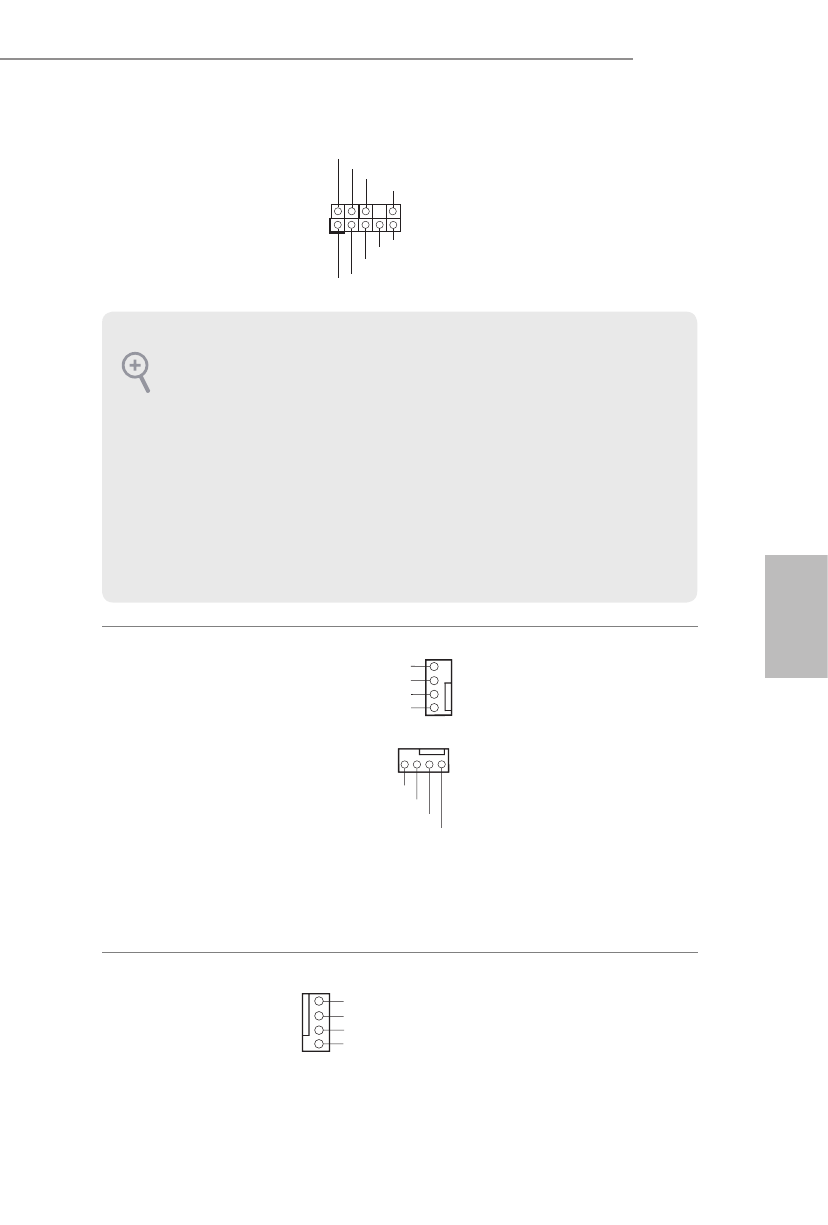

1. High Definition Audio obsługuje wykrywanie gniazda, ale aby działać prawidłowo
przewód panelu na obudowie musi obsługiwać HDA. W celu instalacji systemu należy
wykonać instrukcje z naszego podręcznika i podręcznika obudowy.
2. Jeśli używany jest panel audio AC’97, należy go zainstalować w złączu główkowym
audio panelu przedniego, poprzez wykonanie wymienionych poniżej czynności:
A. Podłącz Mic_IN (MIC) do MIC2_L.
B. Podłącz Audio_R (RIN) do OUT2_R i Audio_L (LIN) do OUT2_L.
C. Podłącz uziemienie (GND) do uziemienia (GND).
D. MIC_RET i OUT_RET służą wyłącznie dla panelu audio HD. Nie należy ich
podłączać dla panelu audio AC’97.
E. Aby uaktywnić mikrofon przedni, przejdź do zakładki “FrontMic” w panelu Realtek
Control i wyreguluj “Głośność nagrywania”.
Złącze główkowe audio
panelu przedniego
(9-pinowe HD_AUDIO1)
(sprawdź s.1, Nr 26)
J _ S E N S E
O U T 2 _ L
1
M I C _ R E T
P R E S E N C E #
G N D
O U T 2 _ R
M I C 2 _ R
M I C 2 _ L
O U T _ R E T
To złącze główkowe służy do
podłączania urządzeń audio do
przedniego panelu audio.
Złącza wentylatora obu-
dowy/wentylatora pompy
wodnej
(4-pinowe
CHA_FAN1/WP)
(sprawdź s.1, Nr 27)
(4-pinowe
CHA_FAN2/WP)
(sprawdź s.1, Nr 18)
(4-pinowe
CHA_FAN3/WP)
(sprawdź s.1, Nr 17)
GND
CHA_FAN_SPEED
FAN_SPEED_CONTROL
FAN_VOLTAGE
1
2
3
4
GN D
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
4 3 2 1
Podłącz przewody wentylatora
do złączy wentylatora i dopasuj
czarny przewód do styku masy.
Złącze wentylatora CPU
(4-pinowe CPU_FAN1)
(sprawdź s.1, Nr 5)
GND
FAN_VOLTAGE
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1
2
3
4
Ta płyta główna udostępnia
4-pinowe złącze wentylatora CPU
(Cichy wentylator). Jeśli planow-
ane jest podłączenie 3-pinowego
wentylatora CPU, należy je
podłączyć do pinów 1-3.
