B450 Pro4 R2.0
49
Deutsch

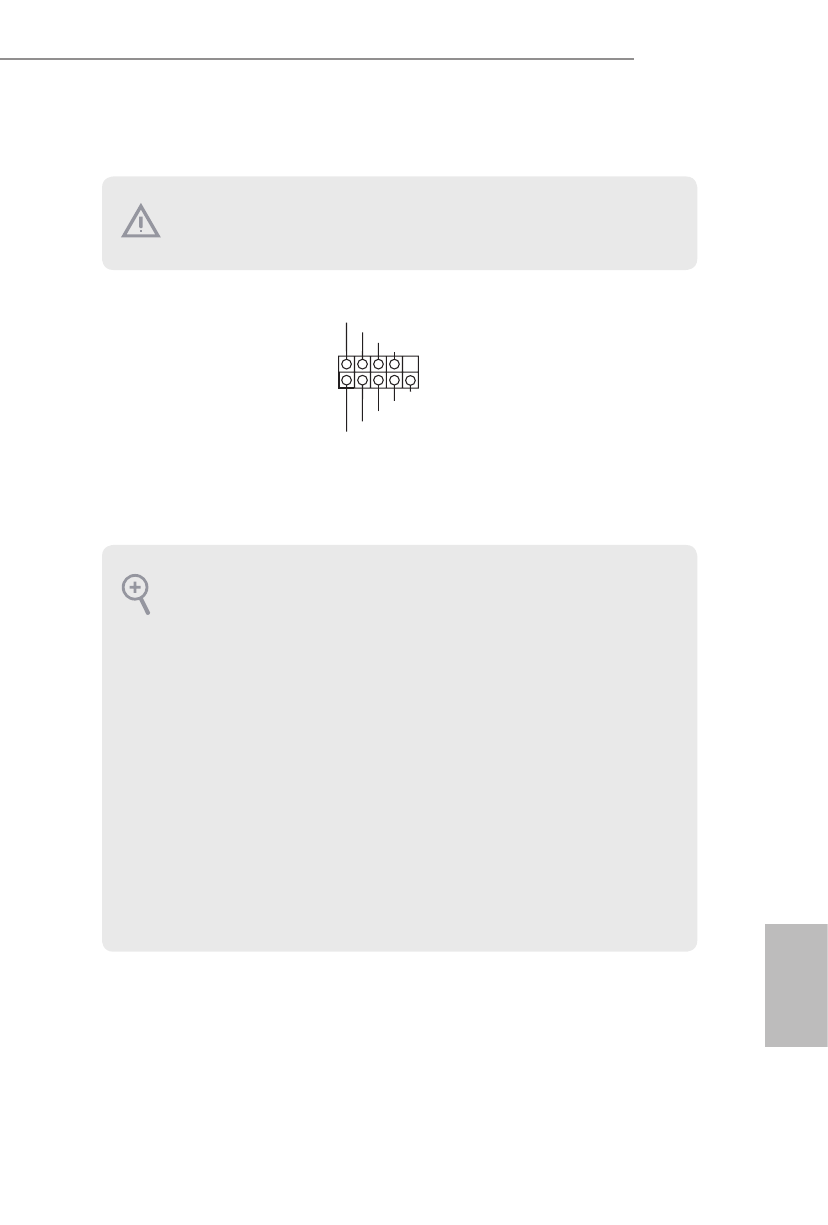

1.4 Integrierte Stiftleisten und Anschlüsse
Systemblende-Stiftleiste
(9-polig, PANEL1)
(siehe S. 1, Nr. 16)
G N D
R E S E T #
P W R B T N #
P L E D -
P L E D +
G N D
H D L E D -
H D L E D +
1
G N D
Verbinden Sie Netzschalter,
Reset-Taste und
Systemstatusanzeige am
Gehäuse entsprechend der
nachstehenden Pinbelegung
mit dieser Stiftleiste. Beachten
Sie vor Anschließen der Kabel
die positiven und negativen
Kontakte.
PWRBTN (Ein-/Austaste):
Mit der Ein-/Austaste an der Frontblende des Gehäuses verbinden. Sie können die Abschal-
tung Ihres Systems über die Ein-/Austaste konfigurieren.
RESET (Reset-Taste):
Mit der Reset-Taste an der Frontblende des Gehäuses verbinden. Starten Sie den Computer
über die Reset-Taste neu, wenn er abstürzt oder sich nicht normal neu starten lässt.
PLED (Systembetriebs-LED):
Mit der Betriebsstatusanzeige an der Frontblende des Gehäuses verbinden. Die LED
leuchtet, wenn das System läuft. Die LED blinkt, wenn sich das System im S3-Ruhezustand
befindet. Die LED ist aus, wenn sich das System im S4-Ruhezustand befindet oder ausge-
schaltet ist (S5).
HDLED (Festplattenaktivitäts-LED):
Mit der Festplattenaktivitäts-LED an der Frontblende des Gehäuses verbinden. Die LED
leuchtet, wenn die Festplatte Daten liest oder schreibt.
Das Design der Frontblende kann je nach Gehäuse variieren. Ein Frontblendenmodul
besteht hauptsächlich aus Ein-/Austaste, Reset-Taste, Betrieb-LED, Festplattenaktivität-
LED, Lautsprecher etc. Stellen Sie beim Anschließen Ihres Frontblendenmoduls an diese
Stiftleiste sicher, dass Kabel- und Pinbelegung richtig abgestimmt sind.
Integrierte Stiftleisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-
Kappen an diesen Stiftleisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen
an diesen Stiftleisten und Anschlüssen können Sie das Motherboard dauerhaft beschädigen.
