B450 Pro4 R2.0
111
Por
tuguês
1. O Áudio de alta definição suporta Sensor de Adaptador, mas o fio do painel no chassi de-
verá suportar HDA para funcionar corretamente. Por favor, siga as instruções no nosso
manual e no manual do chassi para instalar o seu sistema.
2. Se utilizar um painel de áudio AC’97, instale-o no terminal de áudio do painel frontal de
acordo com os passos abaixo:
A. Ligue Mic_IN (MIC) a MIC2_L.
B. Conecte o Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Conecte a ligação Terra (GND) à Terra (GND).
D. MIC_RET e OUT_RET destinam-se apenas ao painel de áudio HD. Você não precisa
ligá-los ao painel de áudio AC’97.
E. Para ativar o microfone frontal, vá à guia “Microfone Frontal” no painel de controle
Realtek e ajuste o “Volume de gravação”.

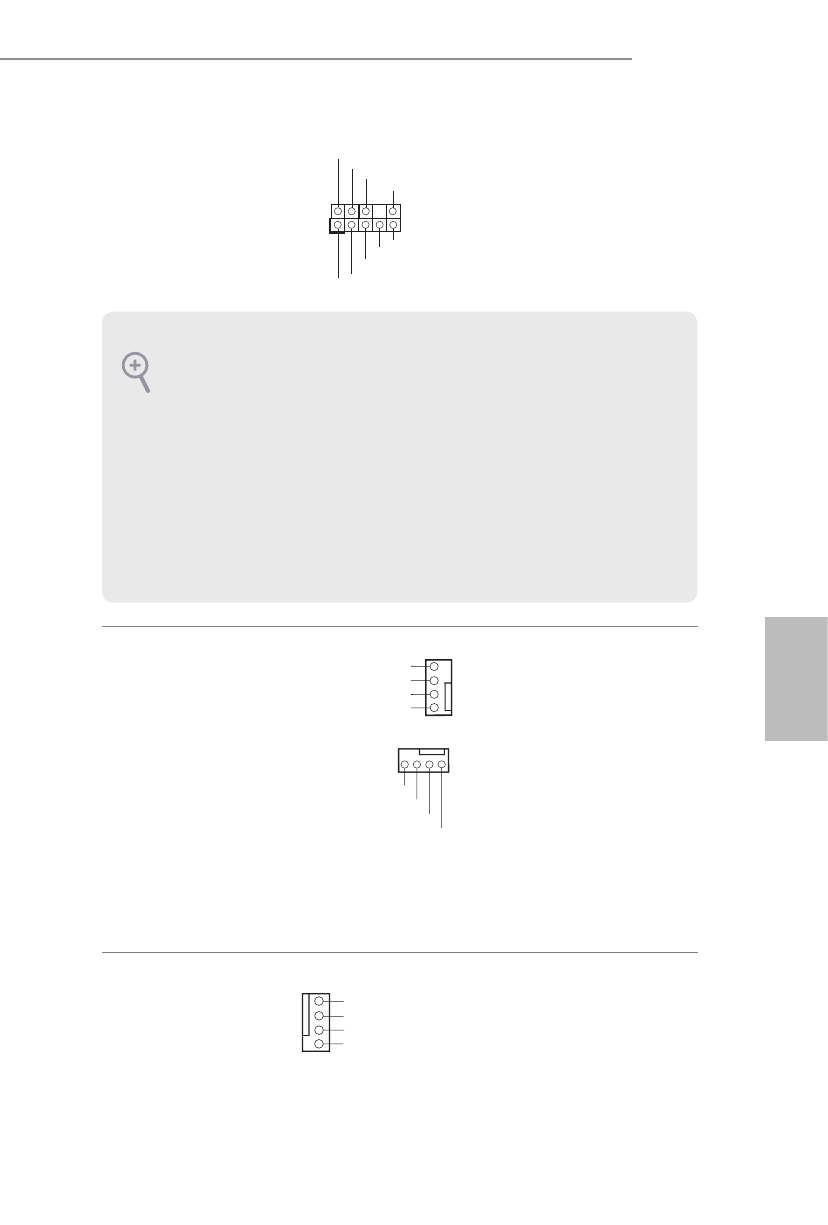

Suporte de áudio do painel
frontal
(HD_AUDIO1 de 9 pinos)
(ver p.1, N.º 26)
J _ S E N S E
O U T 2 _ L
1
M I C _ R E T
P R E S E N C E #
G N D
O U T 2 _ R
M I C 2 _ R
M I C 2 _ L
O U T _ R E T
Este suporte destina-se à
conexão dos dispositivos
de áudio no painel de áudio
frontal.
Conectores de Ventoinha
de Chassi / Ventilador de
Água
(CHA_FAN1/WP de 4
pinos)
(ver p.1, N.º 27)
(CHA_FAN2/WP de 4
pinos)
(ver p.1, N.º 18)
(CHA_FAN3/WP de 4
pinos)
(ver p.1, N.º 17)
GND
CHA_FAN_SPEED
FAN_SPEED_CONTROL
FAN_VOLTAGE
1
2
3
4
GN D
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
4 3 2 1
Por favor, conecte os cabos do
ventilador aos conectores do
ventilador e corresponda o fio
preto no pino terra.
Conector da Ventoinha da
CPU
(CPU_FAN1 de 4 pinos)
(ver p.1, N.º 5)
GND
FAN_VOLTAGE
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1
2
3
4
Esta placa mãe inclui um
conector de ventilador da CPU
(Ventilador silencioso) de 4
pinos. Se você pretende conec-
tar um ventilador da CPU de 3
pinos, por favor, conecte-o ao
Pino 1-3.
