110

Por

tuguês

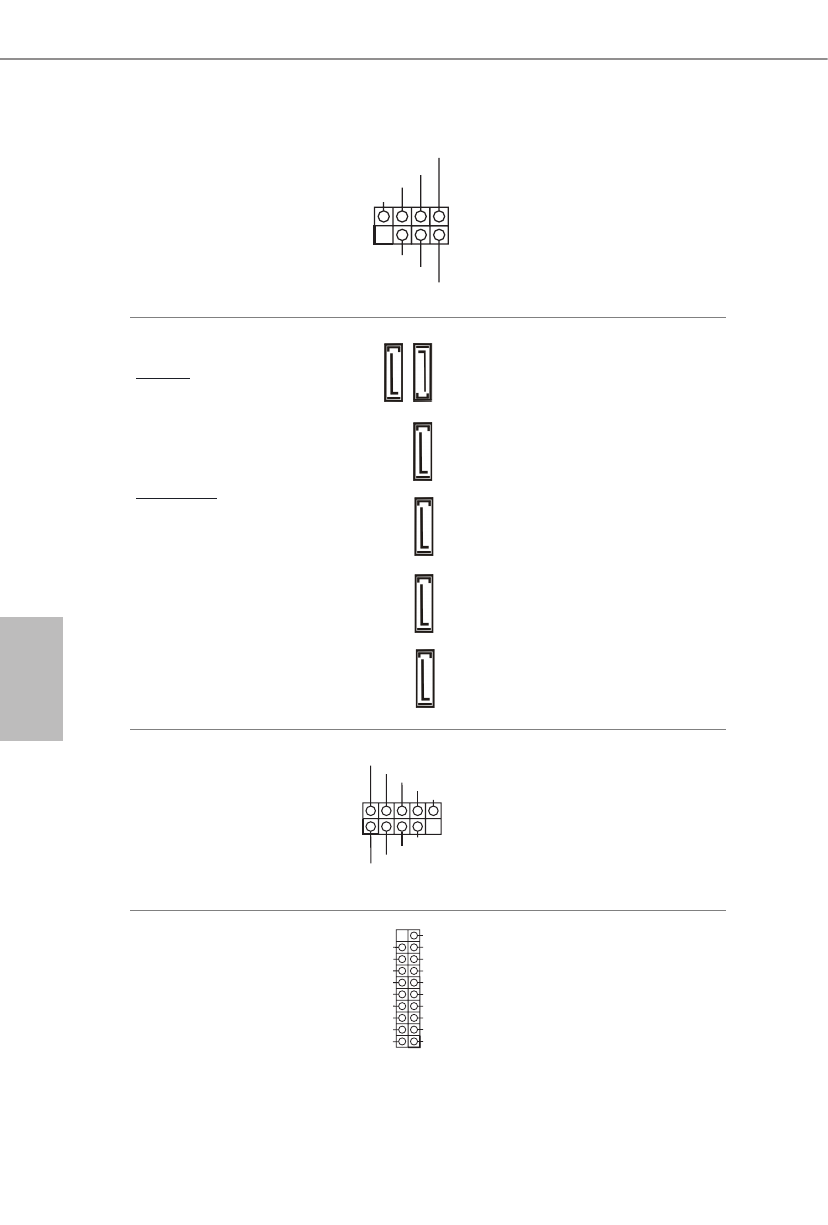

LED de alimentação e
Cabeçote de Autofalante
(SPK_PLED1 de 7 pinos)
(ver p.1, N.º 15)

1

+5V

DUMMY

PLED+

PLED+

PLED-

DUMMY

SPEAKER

Conecte o LED de alimentação
do chassi e o autofalante do
chassi a este cabeçote.

Conectores série ATA3
Vertical:
(SATA3_1:
ver p.1, N.º 9)
(SATA3_2:
ver p.1, N.º 8)
Ângulo reto:
(SATA3_3:
ver p.1, N.º 13)
(SATA3_4:
ver p.1, N.º 14)
(SATA3_A1:
ver p.1, N.º 11)
(SATA3_A2:
ver p.1, N.º 12)

Estes seis conectores SATA3
suportam cabos de dados
SATA para dispositivos de
armazenamento interno com
uma taxa de transferência de
dados de até 6,0 Gb/s.

* M2_2, SATA3_3 e SATA3_4
compartilham vias. Se qualquer
um deles estiver em uso, os
outros serão desativados.

* Para minimizar o tempo de
inicialização, use portas AMD
SATA (SATA3_1~4) para os
seus dispositivos inicializáveis.

Suporte USB 2.0
(USB_1_2 de 9 pinos)
(ver p.1, N.º 22)
(USB_3_4 de 9 pinos)
(ver p.1, N.º 21)

DUMMY

GND

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

1

Há dois cabeçotes nesta placa-
mãe. Cada suporte USB 2.0
pode suportar duas portas.

Suporte USB 3.2 Gen1
(USB3_5_6 de 19 pinos)
(ver p.1, N.º 7)

1

I n t A _ P B _ D +

D u m m y

I n t A _ P B _ D -

G N D

I n t A _ P B _ S S T X +

G N D

I n t A _ P B _ S S T X -

I n t A _ P B _ S S R X +

I n t A _ P B _ S S R X -

V b u s

V b u s

V b u s

I n t A _ PA _ S S R X -

I n t A _ PA _ S S R X +

G N D

I n t A _ PA _ S S T X -

I n t A _ PA _ S S T X +

G N D

I n t A _ PA _ D -

I n t A _ PA _ D +

Há um cabeçote nesta placa-
mãe. Cada suporte USB 3.2
Gen1 pode suportar duas
portas.

SA

TA3_1

SA

TA3_2

SA

TA3_A1

SA

TA3_A2

SA

TA3_3

SA

TA3_4
