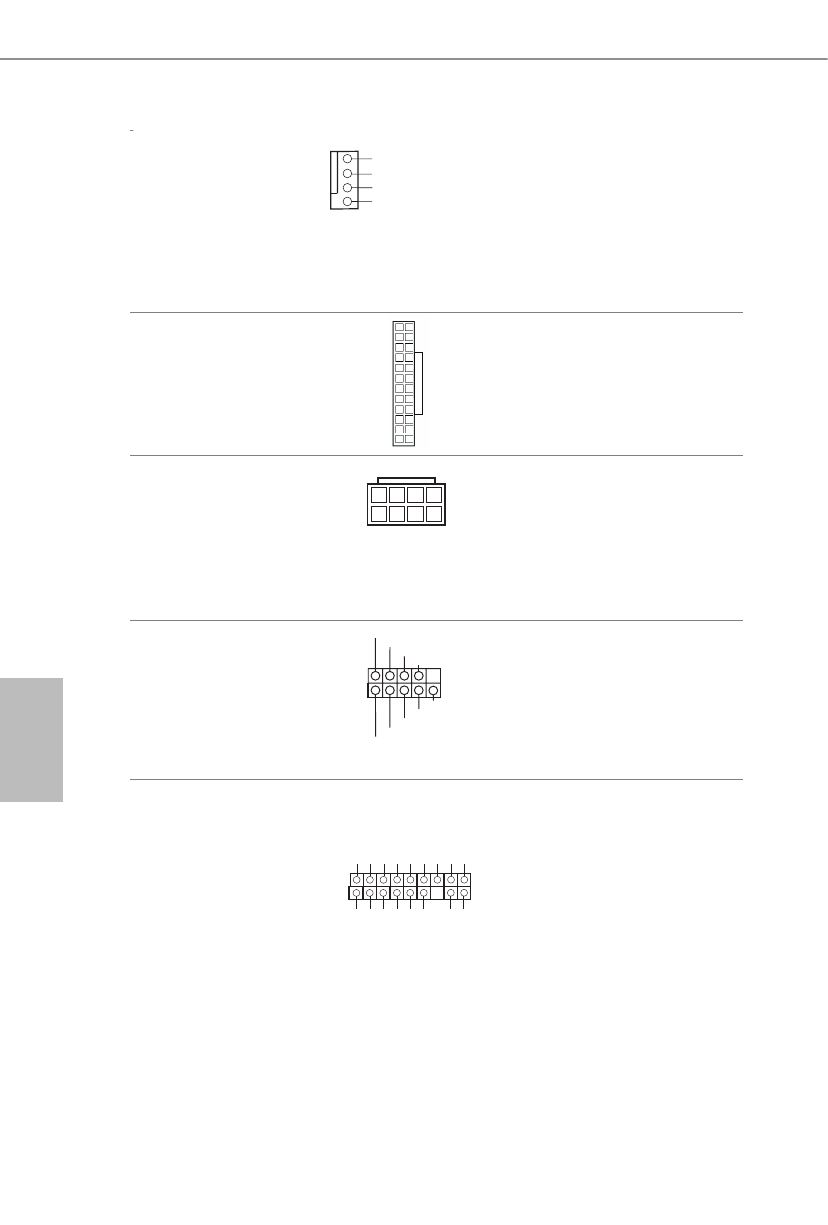

Разъем для вентилятора
ЦП и вентилятора
водяной помпы.
(4-контактный CPU_
FAN2/WP)
(см. стр. 1,№ 4)
GND
FAN_VOLTAGE
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1
2
3
4
Эта материнская плата снабжена
4-контактным разъемом для
малошумящего вентилятора ЦП.
Если вы собираетесь подключить
3-контактный вентилятор
охлаждения процессора,
подключайте его к контактам 1-3.
Разъем питания АТХ
(24-контакта,
ATXPWR1)
(см. стр. 1, № 6)
12
1
24
13
Эта материнская плата оснащена
24-контактным разъемом питания
АТХ. Чтобы использовать
20-контактный разъем питания
ATX, подключите его вдоль
контакта 1 и контакта 13.
Разъем питания
АТХ 12 В
(8-контактов, ATX12V1)
(см. стр. 1, № 1)
5
1
8
4
Эта материнская плата снабжена
8-контактным разъемом
питания АТХ 12 В. Чтобы
использовать 4-контактный
разъем питания ATX,
подключите его вдоль контакта
1 и контакта 5.
Колодка
последовательного порта
(9-контактная, COM1)
(см. стр. 1, № 23)
C C T S # 1
R RT S # 1
D D S R # 1
D D T R # 1
R R X D 1
G N D
T T X D 1
D D C D # 1
1
R R I # 1
Колодка COM1 поддерживает
подключение модуля
последовательного порта.
Колодка ТРМ
(17-контактов, TPMS1)
(см. стр. 1, № 25)
1
G
N
D
S
M
B
_
D
A
T
A
_
M
A
IN
L
A
D
2
L
A
D
1
G
N
D
S
_
P
W
R
D
W
N
#
S
E
R
IR
Q
#
G
N
D
P
C
IC
L
K
P
C
IR
S
T
#
L
A
D
3
+
3
V
L
A
D
0
+
3
V
S
B
G
N
D
F
R
A
M
E
S
M
B
_
C
L
K
_
M
A
IN
Этот разъем обеспечивает
поддержку системы Trusted
Platform Module (TPM), которая
способна обеспечить надежное
хранение ключей, цифровых
сертификатов, паролей и
данных. Система ТРМ также
повышает уровень сетевой
безопасности, защищает
цифровые идентификаторы
и обеспечивает целостность
платформы.
