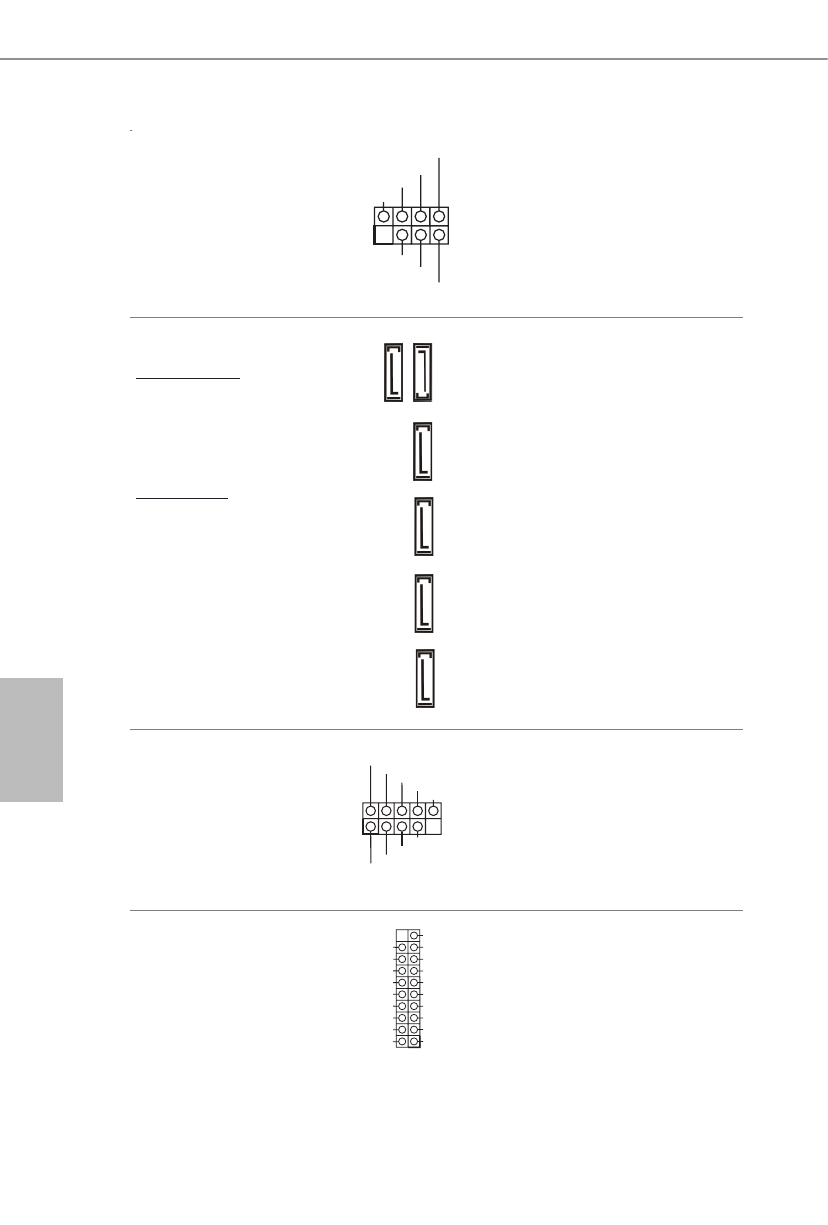

Колодка светодиодного
индикатора питания и
динамика корпуса
(7-контактная,
SPK_PLED1)
(см. стр. 1, № 15)

1

+5V

DUMMY

PLED+

PLED+

PLED-

DUMMY

SPEAKER

Предназначена для
подключения светодиодного
индикатора питания и
динамика корпуса.

Разъемы Serial ATA3
Вертикальный:
(SATA3_1:
см. стр.1,№ 9)
(SATA3_2:
см. стр. 1, № 8)
Правый угол:
(SATA3_3:
см. стр. 1, № 13)
(SATA3_4:
см. стр.1,№ 14)
(SATA3_A1:
см. стр.1,№ 11)
(SATA3_A2:
см. стр.1,№ 12)

Эти шесть разъемов SATA3
предназначены для подключения
кабелей SATA внутренних
запоминающих устройств для
передачи данных со скоростью до
6,0 Гб/с.

* Общие каналы M2_2, SATA3_3
и SATA3_4. Если используется
один из них, остальные будут
отключены.

* Для минимизации времени
загрузки используйте порты
AMD SATA (SATA3_1~4) для
самозагружаемых устройств.

Колодки USB 2.0
(9-контактная, USB_1_2)
(см. стр. 1, № 22)
(9-контактная, USB_3_4)
(см. стр. 1, № 21)

DUMMY

GND

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

1

На материнской плате имеется
две колодки. Каждая колодка
USB 2.0 поддерживает два
порта.

Колодка USB 3.2 Gen1
(19-контактная,
USB3_5_6)
(см. стр. 1, № 7)

1

I n t A _ P B _ D +

D u m m y

I n t A _ P B _ D -

G N D

I n t A _ P B _ S S T X +

G N D

I n t A _ P B _ S S T X -

I n t A _ P B _ S S R X +

I n t A _ P B _ S S R X -

V b u s

V b u s

V b u s

I n t A _ PA _ S S R X -

I n t A _ PA _ S S R X +

G N D

I n t A _ PA _ S S T X -

I n t A _ PA _ S S T X +

G N D

I n t A _ PA _ D -

I n t A _ PA _ D +

На материнской плате имеется
одна колодка. Каждая колодка
USB 3.2 Gen1 поддерживает два
порта.

SA

TA3_1

SA

TA3_2

SA

TA3_A1

SA

TA3_A2

SA

TA3_3

SA

TA3_4
