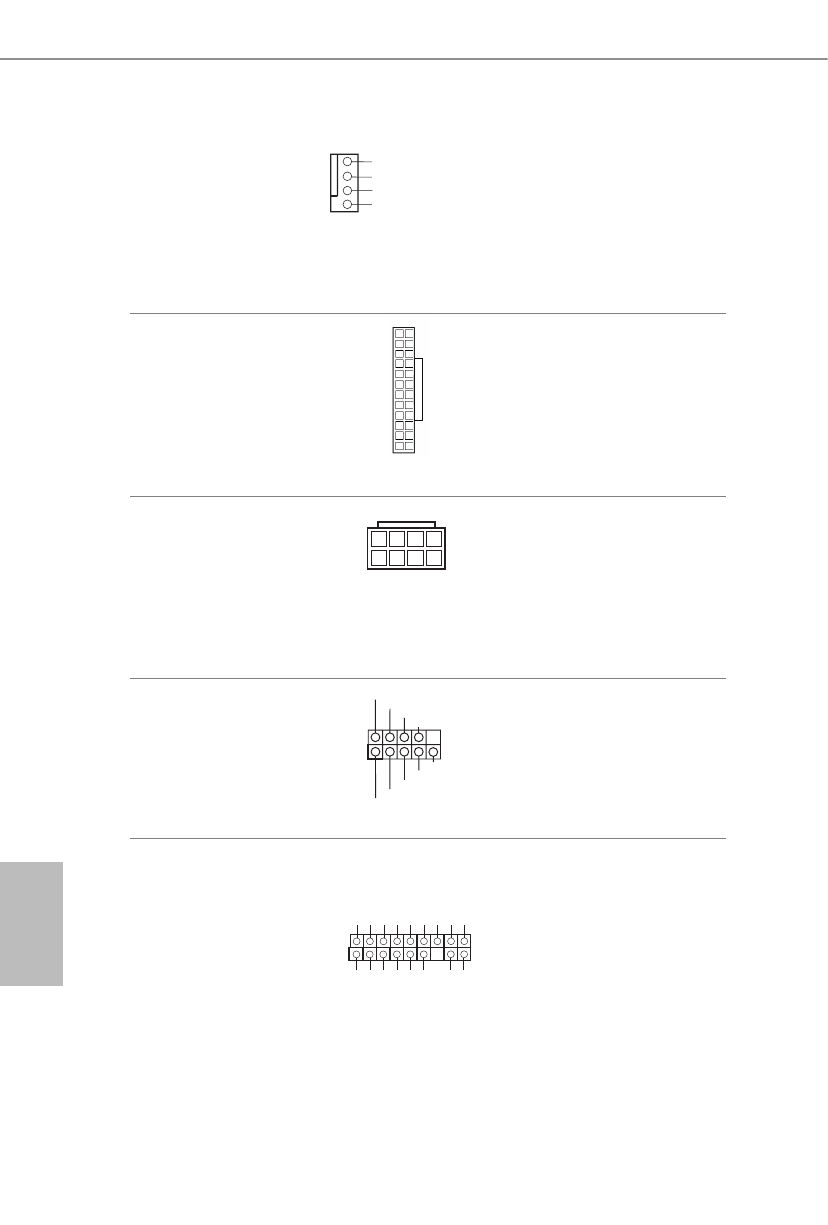

Connecteur ventilateur de
processeur / ventilateur
pompe à eau
(CPU_FAN2/WP à 4
broches)
(voir p.1, No. 4)
GND
FAN_VOLTAGE
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1
2
3
4
Cette carte mère est dotée d’un
connecteur pour ventilateur
de processeur (Quiet Fan) à 4
broches. Si vous envisagez de
connecter un ventilateur de
processeur à 3 broches, veuillez
le brancher sur la Broche 1-3.
Connecteur d’alimentation
ATX
(ATXPWR1 à 24 broches)
(voir p.1, No. 6)
12
1
24
13
Cette carte mère est dotée d’un
connecteur d’alimentation
ATX à 24 broches. Pour utiliser
une alimentation ATX à 20
broches, veuillez effectuer les
branchements sur la Broche 1
et la Broche 13.
Connecteur d’alimentation
ATX 12V
(ATX12V1 à 8 broches)
(voir p.1, No. 1)
5
1
8
4
Cette carte mère est dotée d’un
connecteur d’alimentation ATX
12V à 8 broches. Pour utiliser
une alimentation ATX à 4
broches, veuillez effectuer les
branchements sur la Broche 1
et la Broche 5.
Embase pour port série
(COM1 à 9 broches)
(voir p.1, No. 23)
C C T S # 1
R RT S # 1
D D S R # 1
D D T R # 1
R R X D 1
G N D
T T X D 1
D D C D # 1
1
R R I # 1
Cette embase COM1 prend en
charge un module de port série.
Embase TPM
(TPMS1 à 17 broches)
(voir p.1, No. 25)
1
G
N
D
S
M
B
_
D
A
T
A
_
M
A
IN
L
A
D
2
L
A
D
1
G
N
D
S
_
P
W
R
D
W
N
#
S
E
R
IR
Q
#
G
N
D
P
C
IC
L
K
P
C
IR
S
T
#
L
A
D
3
+
3
V
L
A
D
0
+
3
V
S
B
G
N
D
F
R
A
M
E
S
M
B
_
C
L
K
_
M
A
IN
Ce connecteur prend en charge
un module TPM (Trusted
Platform Module – Module de
plateforme sécurisée), qui permet
de sauvegarder clés, certificats
numériques, mots de passe et
données en toute sécurité. Le
système TPM permet également
de renforcer la sécurité du
réseau, de protéger les identités
numériques et de préserver
l’intégrité de la plateforme.
