81
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Фары
Регулировка света фар

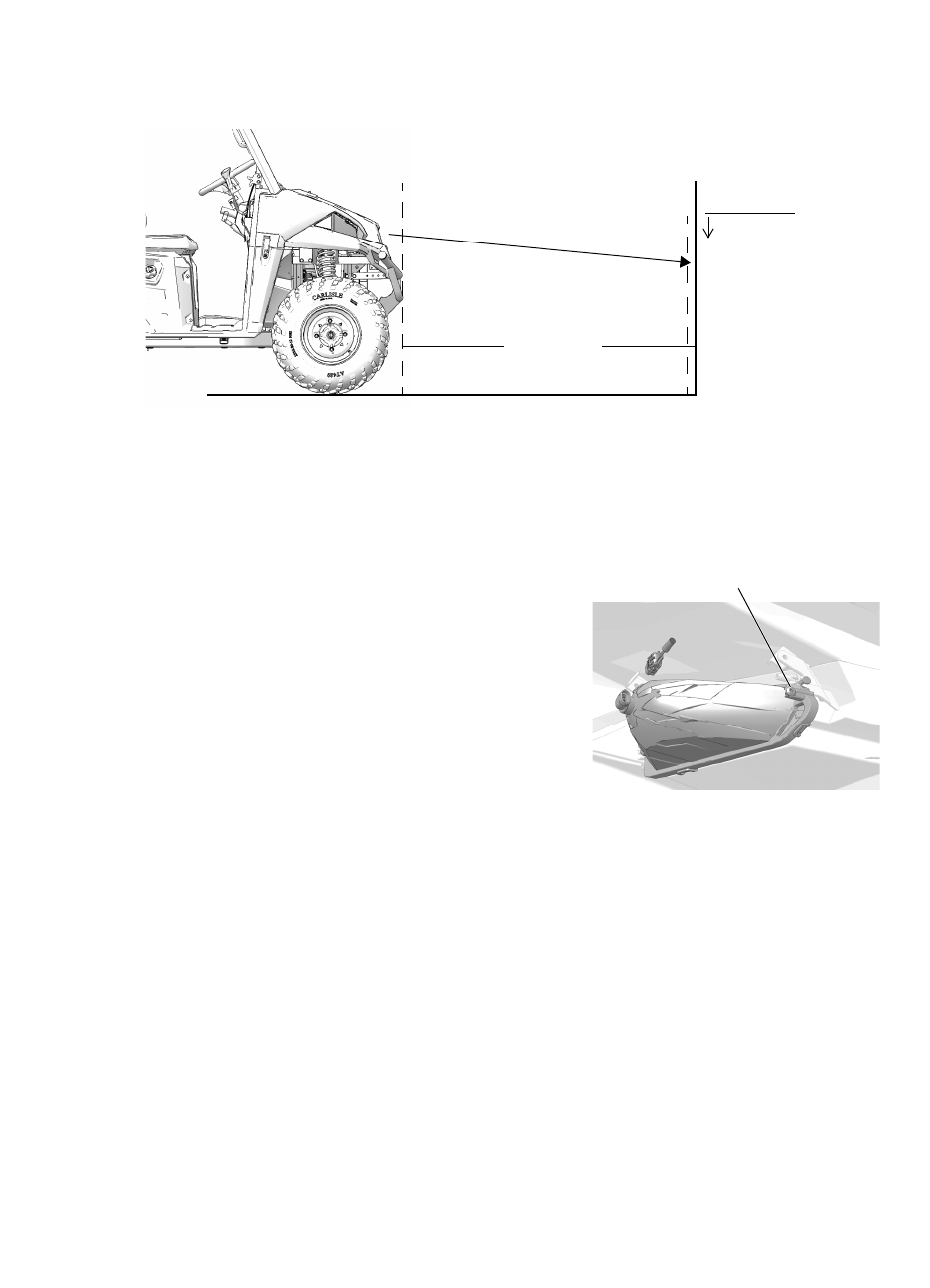

1. Установите транспортное средство ровной горизонтальной площадке перед верти-
кальной стеной на расстоянии 7,6 метра от стены.
2. Измерьте расстояние от земли до центра фары и сделайте отметку на стене на этом
уровне.
3. Включите тормоз. Запустите двигатель. Включите
фары.
4. Визуально оцените освещение, даваемое фарой.
Самая яркая точка пятна должна быть на 20 см
ниже сделанной отметки. Выполняя этот шаг, учи-
тывайте вес водителя.
5. При необходимости регулировки найдите регули-
ровочный винт с обратной стороны фары.
6. Отпустите винт, отрегулируйте фару и затяните
винт.
7. Повторите шаги 4-6 при необходимости.
Стоп-сигнал
При нажатии на педаль включается индикатор стоп-сигналов. Проверяйте исправность
стоп-сигналов перед каждой поездкой.
1. Включите зажигание.
2. Нажмите педаль тормоза. Стоп- сигналы должны включится в течение первых 10
мм хода педали. При отсутствии включения проверьте исправность ламп.
7.6 м
20 см
X
X
Регулировочный
винт
