67
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Трансмиссия
Передний редуктор
Выполняйте периодическое техническое обслуживание в соответствии с интервалами,
указываемыми в таблице регламента технического обслуживания, начинающейся на
стр. 59. Поддерживайте уровень масла по кромку заливного отверстия.
За информацией по рекомендованному маслу и спецификациями обратитесь к таблице
спецификаций элементов трансмиссии на стр. 66 . На стр. 92 указаны каталожные
номера продуктов POLARIS.
Проверка уровня масла

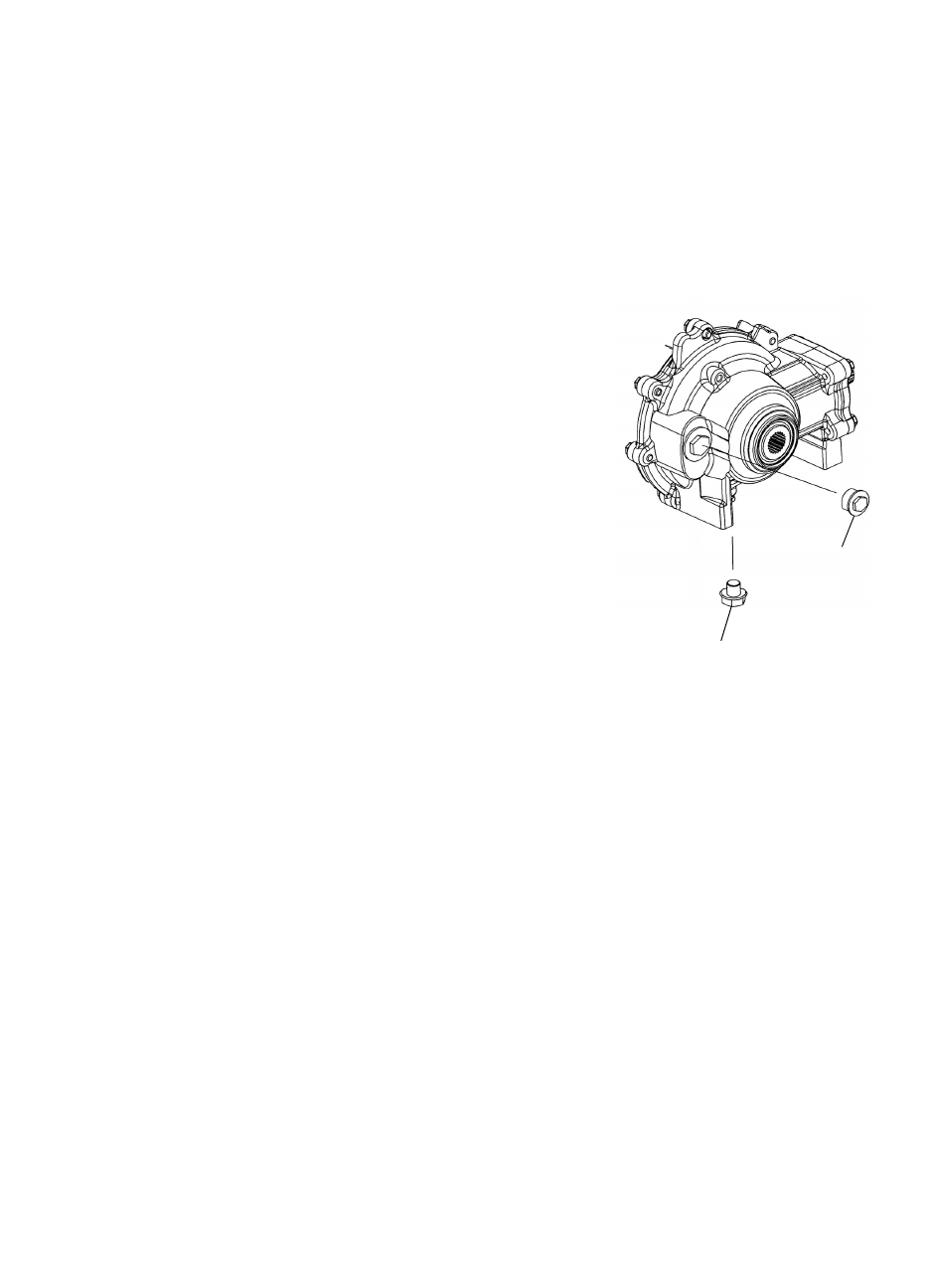

Заливная пробка расположена в правой части переднего
редуктора.
1. Расположите технику на ровной поверхности.
2. Снимите заливную пробку. Проверьте уровень масла.
3. Долейте рекомендованное масло при необходимости.
4. Установите заливную пробку. Затяните в соответст-
вии со спецификацией.
Замена масла
1. Установите транспортное средство на подъемник.
2. Снимите переднее колесо со стороны водителя.
3. Снимите заливную пробку.
4. Расположите емкость для отработанного масла под
сливной пробкой справа.
5. Снимите сливную пробку. Слейте масло.
6. Очистите и установите сливную пробку. Затяните в соответствие со специфика-
цией.
7. Долейте масло по кромку заливного отверстия. Не переливайте.
8. Установите заливную пробку. Затяните в соответствии со спецификацией.
9. Проверьте отсутствие утечек.
10. Правильно утилизируйте слитое масло.
Сливная пробка
Заливная пробка
