24

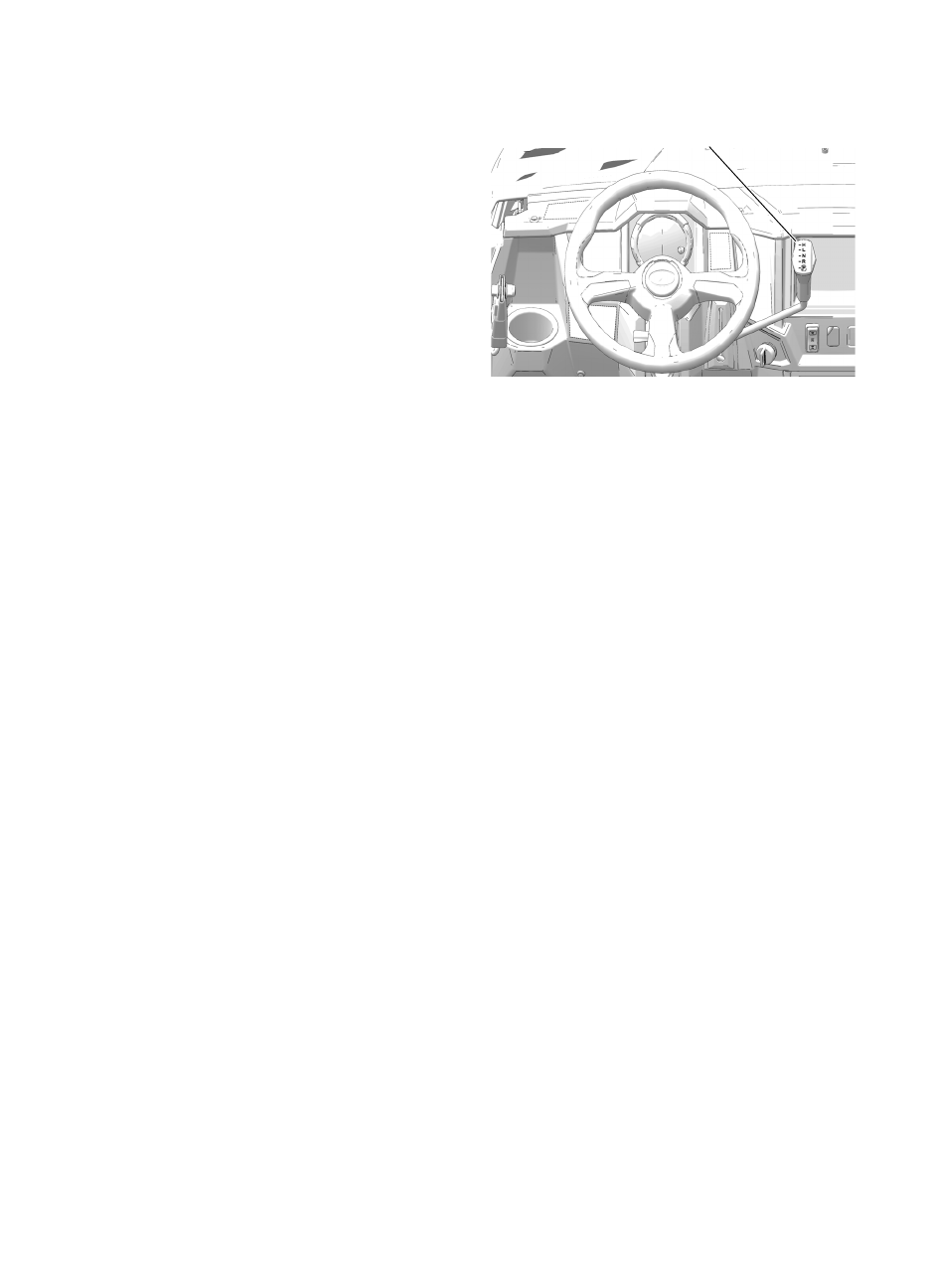

ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ
Консоль
Рычаг КПП
H: Повышающая передача
L: Понижающая передача
N: Нейтральная передача
R: Реверс
P: Парковочная передача
Понижающая передача является основной
на мотовездеходах (снегоболотоходах)
RANGER.
Повышающая передача предназ-
начена для движения по твердой поверхно-
сти с небольшой нагрузкой. Всегда
переводите рычаг в положение парковочного режима, если оставляете транспортное
средство без присмотра.
Во избежание поломки трансмиссии переключайте передачи только при нажатой
педали тормоза и холостых оборотах двигателя. Не пытайтесь переключать передачи в
движении или на оборотах выше холостых.
Подсказка:
Для нормальной работы трансмиссии не пренебрегайте регулировкой механизма
передач. При возникновении проблем обращайтесь к дилеру.
ПРИМЕЧАНИЕ:
Переключение передач при работе двигателя на оборотах выше оборотов холо-
стого хода или во время движения транспортного средства приводит к поломке тран-
смиссии. Во избежание поломки трансмиссии переключайте передачи только при
нажатой педали тормоза и холостых оборотах двигателя.
Использование понижающей передачи
Всегда используйте понижающую передачу в следующих условиях.
• Езда по пересеченной местности и преодоление препятствий.
• Загрузка транспортного средства в трейлер.
• Буксировка тяжелых грузов
Переключение
передач
