БЕЗОПАСНОСТЬ

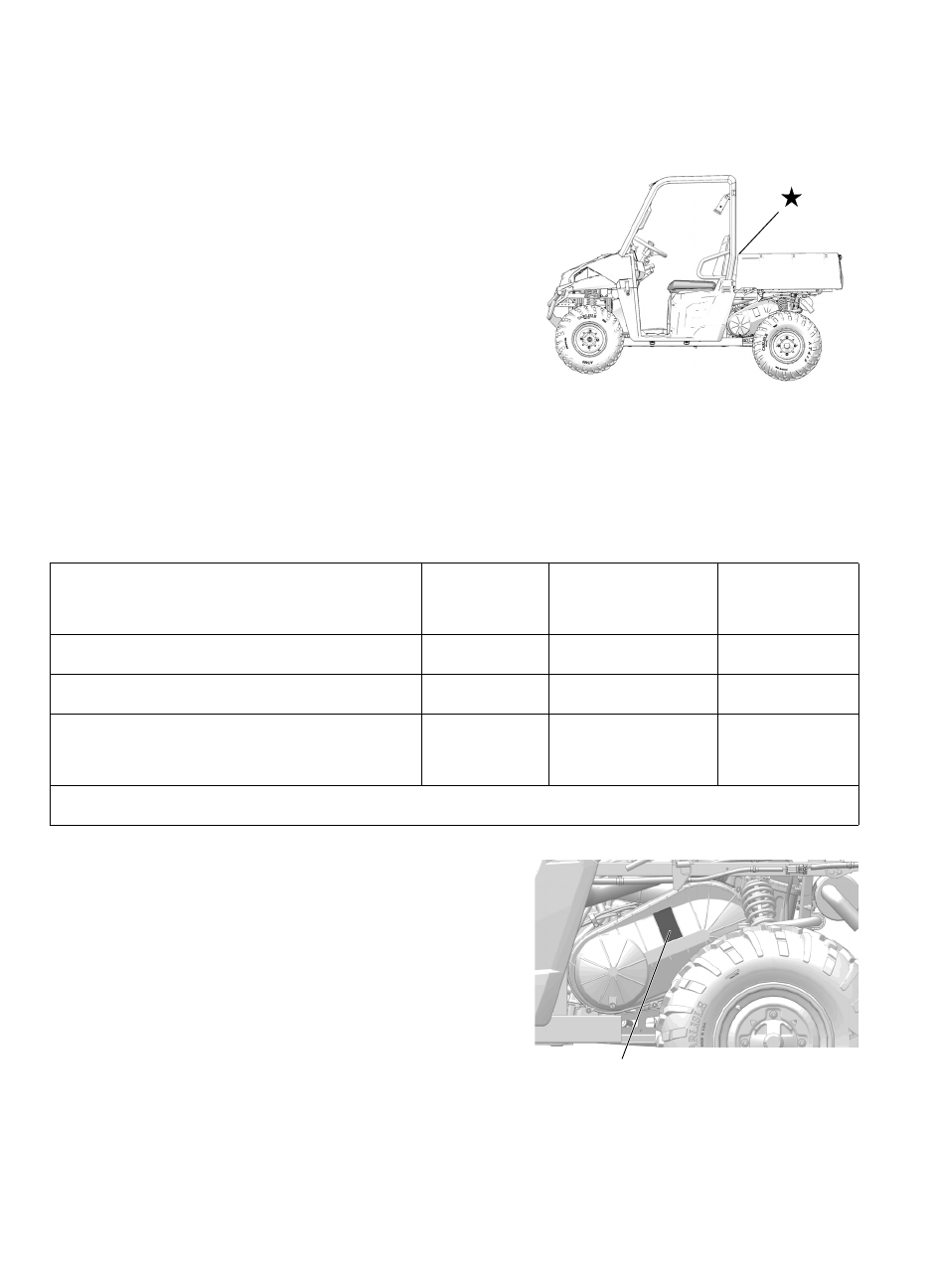

Предупредительные таблички и их расположение
Предупреждение о давлении в шинах/нагрузке/пассажирах
ВНИМАНИЕ
• Водителя и пассажира может выбросить со своего
места. Это может привести к серьезной травме или
гибели.
• Не перевозите пассажиров в кузове.
ВНИМАНИЕ
НЕПРАВИЛЬНОЕ ДАВЛЕНИЕ ИЛИ ПЕРЕГРУЗКА МОТО-
ВЕЗДЕХОДА (СНЕГОБОЛОТОХОДА) может стать причи-
ной потери управления и, как результат - причиной
ТЯЖЕЛОЙ ТРАВМЫ ИЛИ СМЕРТИ.
• При движении с грузом снизьте скорость и обеспечьте
достаточный тормозной путь.
• Перегрузка, перевозка грузов с высоким центром тяжести или незакрепленных грузов увели-
чивает риск потери контроля. Центр тяжести груза должен находиться как можно ниже, груз
должен быть хорошо сбалансирован и надежно закреплен.
• Для устойчивого движения по пересеченной местности рекомендуем снизить скорость и по
возможности облегчить груз.
• Будьте предельно осторожны при движении с грузом, который выступает за пределы задней
багажной площадки.
7181056
Предупреждение на крышке вариатора
ВНИМАНИЕ
• Движущиеся детали, которые находятся под кожухом
ремня вариатора, представляют большую опасность.
Езда на мотовездеходе (снегоболотоходе) со снятым
кожухом ремня вариатора ЗАПРЕЩЕНА.
• Запрещается вносить изменения в конструкцию двига-
теля и вариатора. Это приводит к поломкам ответст-
венных деталей, изменению баланса масс деталей или
увеличению оборотов двигателя, что может стать при-
чиной аварий и несчастных случаев.
7175488
СРЕДНЕРАЗМЕРНЫЙ
RANGER
RANGER
СРЕДНЕ
РАЗМЕРНЫЙ
RANGER
СРЕДНЕ
РАЗМЕРНЫЙ
CREW
LSV-EV
МАКСИМАЛЬНАЯ ГРУЗОПОДЪЕМНОСТЬ
КУЗОВА
226 кг
226 кг
226 кг
ДАВЛЕНИЕ В ШИНАХ PSI (KПа):
ПЕРЕД 10 (69)
ЗАД 10 (69)
ПЕРЕД 10 (69)
ЗАД 14 (96)
ПЕРЕД 20 (138)
ЗАД 20 (138)
МАКСИМАЛЬНАЯ ГРУЗОПОДЪЕМНОСТЬ,
ВКЛЮЧАЯ ВЕС САМОГО МОТОВЕЗДЕХОДА,
ВОДИТЕЛЯ, ПАССАЖИРА, ГРУЗА И
ДОПОЛНИТЕЛЬНЫХ АКСЕССУАРОВ
454 кг
547 кг
454 кг
За более подробной информацией по размещению груза обратитесь к настоящему Руководству
или дилеру Polaris.
Предупреждение
на крышке вариатора
